Обеспечение жесткости и устойчивости ОПЗ, МПЗ.
В многоэтажных зданиях необходимо принимать во внимание следующее. Элементы жесткости любого здания работают на восприятие горизонтальных ветровых нагрузок как консоли, защемленные в грунт. По мере роста этажности соотношения ширины этих консолей (часто равной ширине зданий) к их высоте уменьшаются, т. е. «сопротивляемость» консолей понижается. Величина же горизонтальных сил возрастает с ростом этажности: растут и площадь загружения, и интенсивность ветрового напора. При соотношениях ширины зданий к высоте в пределах 1/4... 1/6 их жесткость и устойчивость обеспечивается грамотным проектированием элементов жесткости в пределах любых форм плана здания. При уменьшении этих соотношений до1/7.. 1/9 необходимо предусматривать меры по повышению пространственной жесткости зданий: более компактную форму плана; элементы жесткости желательно замоноличивать или выполнять монолитными, предусматривать дополнительные элементы жесткости в единой системе несущего остова и т. П. Горизонтальная жесткость обеспечивается за счет плиты и связи. А вертикальная жесткость обеспечивается ригелями. ОПЗ. Поперечная жесткость здания обеспечивается колоннами, жестко защемленными в фундаменте и диском покрытия. Поэтому при проектировании зданий с мостовыми кранами значительной грузоподъемности, а также бескрановых, имеющих большую высоту, следует предусматривать продольные связи по верхним поясам стропильных конструкций. Обеспечение жесткости здания в продольном направлении только за счет колонн экономически оправдывается лишь для бескрановых зданий: с пролетами L ≤ 24 м и высотами Н ≤ 8, 4 м, а также для зданий с L= 30 м и Н ≤ 7, 2 м. Для зданий большой высоты и зданий с мостовыми кранами необходимо предусматривать вертикальные связи жесткости в продольном направлении. Такие связи устраивают между колоннами и при необходимости в покрытии здания. Стальные связи между колоннами подразделяются на крестовые и портальные. Крестовые характерны 6-метровым шагам колонн, портальные – 12-метровым.
Вертикальные связи жесткости между колоннами устанавливают в середине температурного блока каждого продольного ряда. В зданиях с мостовыми кранами вертикальные связи по колоннам устраиваются только на высоту до низа подкрановых балок (рис.1), а в зданиях без мостовых кранов – на полную высоту колонн. Между стальными колоннами крановых зданий связи устанавливают еще и в надкрановых частях колонн, как в середине температурного блока, так и в крайних его шагах (рис. 2 а, б). При высоте подкрановой части стальной колонны превышающей 8, 5 м связи сдваивают (рис. 2 в).
Рис. 2. Вертикальные связи по стальным колоннам: а – крестовые связи; б – портальные связи; в – крестовые сдвоенные связи Капитальные стены, расположенные в распор между колоннами и прочно связанные с ними, могут быть использованы для обеспечения продольной жесткости здания вместо вертикальных связей. В высоких зданиях требуется устройство горизонтальных ветровых ферм в торцах зданий. В зданиях с мостовыми кранами ветровые фермы устанавливаются на уровне верха подкрановых балок (рис.3).

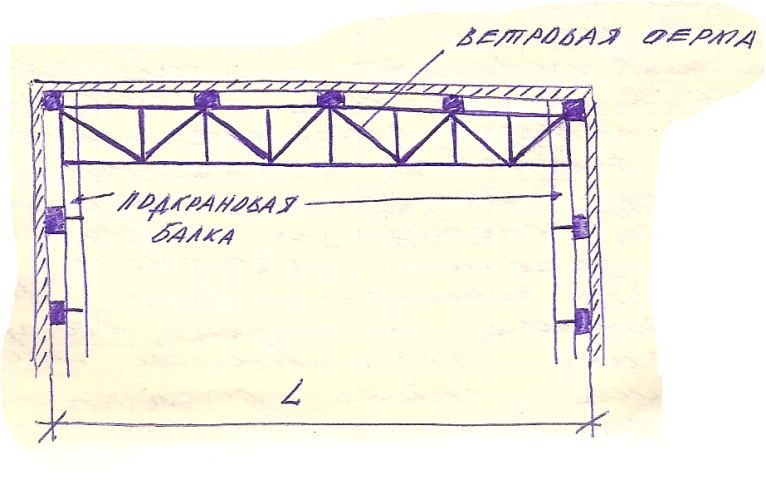

Рис. 3. Схема расположения ветровой фермы в уровне подкрановых балок Для передачи давления ветровых ферм по линии подкрановых балок зазоры между торцами балок заполняют бетоном. В зданиях без мостовых кранов ветровые фермы необходимо располагать в уровне верха вертикальных связей. Все продольные нагрузки, воспринимаемые отдельными элементами здания, в конечном счете, должны быть переданы вертикальным связям в продольных рядах колонн или распределены между колоннами. Связи проектируют из прокатных, гнутых, гнуто сварных профилей или электросварных труб. Крепят их с помощью болтов нормальной точности или высокопрочных, а также на сварке.
|
