ВОПРОС 12. Методика канонического проектирования ЭИС

Каноническое проектирование ЭИС отражает особенности ручной технологии индивидуального (оригинального) проектирования, осуществляемого на уровне исполнителей без использования каких-либо инструментальных средств, позволяющих интегрировать выполнение элементарных операций. Как правило, каноническое проектирование применяется для небольших локальных ЭИС.

В основе канонического проектирования лежит каскадная модель ЖЦ ЭИС. Процесс каскадного проектирования в ЖЦ ЭИС в соответствии с применяемым в нашей стране ГОСТ 34601-90 «Автоматизированные системы стадий создания» делится на следующие семь стадий:

1. исследование и обоснование создания системы;

2. разработка технического задания;

3. создание эскизного проекта;

4. техническое проектирование;

5. рабочее проектирование;

6. ввод в действие;

7. функционирование, сопровождение, модернизация.

В целях изучения взаимосвязанных приемов и методов канонического проектирования ЭИС перечисленные 7 стадий можно сгруппировать в часто используемые на практике 4 стадии процесса разработки ЭИС (рис. 3.1):

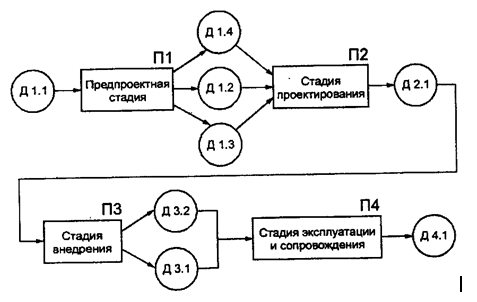

Рис. 3.1. ТСП стадий и этапов канонического проектирования ЭИС: Д1.1 – предметная область; Д1.2 – материалы обследования; Д1.3 – ТЭО, ТЗ на проектирование; Д1.4 – эскизный проект; Д2.1 – техно-рабочий проект (ТРП); Д3.1 – исправленный ТРП, переданный в эксплуатацию; Д3.2 – акт о приемке проекта в промышленную эксплуатацию; Д4.1 – модернизированный ТРП

Традиционно этапы исследования предметной области – предприятия, обоснование проекта ЭИС для него и разработки технического задания объединяют термином «Предпроектная стадия» («Предпроектное обследование»), поскольку результаты выполнения работ на данных этапах не являются законченным проектным решением. Основное назначение «Предпроектной стадии» заключается в обосновании экономической целесообразности создания ЭИС и формулировании требований к ней.

На первой «Предпроектной стадии» принято выделять 2 основных этапа:

- сбор материалов обследования;

- анализ материального обследования и разработка технико-экономического обоснования (ТЭО) и технического задания (ТЗ).

В результате выполнения первого этапа проектировщики получают материалы обследования (Д1.2), которые должны содержать полную и достоверную информацию, описывающую изучаемую предметную область – предприятие, в том числе: цель функционирования; организационную структуру системы и объекта управления, т.е. его управленческие отделы, цехи, склады и хозяйственные службы; функции управления, выполняемые в этих подразделениях, протекающие в них технологические процессы обработки управленческой и экономической информации, а также материальные потоки и процессы их обработки, ресурсные ограничения. После выполнения второго этапа проектировщики получают количественные и качественные характеристики информационных потоков, описание их структуры и мест обработки, объемов выполняемых операций и трудоемкости их обработки. На основе этих материалов разрабатываются два документа: «Технико-экономическое обоснование проектных решений» (ТЭО), содержащее расчеты и обоснование необходимости разработки ЭИС для предприятия и выбираемых технологических и проектных решений (Д1.3), и «Техническое задание» (ТЗ), в состав которого входят требования к создаваемой системе и ее отдельным компонентам: программному, техническому и информационному обеспечению и целевая установка на проектирование новой системы (Д1.4). Эти документы являются основными для последующего проектирования ЭИС в соответствии с заданными требованиями.

Для сложных ЭИС иногда на этой стадии включают третий этап – разработку «Эскизного проекта». На этапе «Эскизного проекта» сформулированные ранее требования служат основой для разработки предварительных решений по ЭИС в целом и отдельным видам обеспечения. Эти решения прорабатываются на логическом уровне, включая алгоритмы обработки информации, описание информационных потребностей пользователей на уровне названий документов и показателей.

Втораястадия «Технорабочее проектирование» выполняется в 2 этапа:

- техническое проектирование;

- рабочее проектирование.

На этапе «Техническое проектирование» выполняются работы по логической разработке и выбору наилучших вариантов проектных решений, в результате чего создается «Технический проект».

Этап «Рабочее проектирование» связан с физической реализацией выбранного варианта проекта и получением документации «Рабочего проекта». При наличии опыта проектирования эти этапы иногда объединяются в один, в результате выполнения которого получают «Технорабочий проект» (ТРП) – Д2.1.

Третьястадия «Внедрение проекта» включает в себя 3 этапа:

- подготовка объекта к внедрению проекта;

- опытное внедрение проекта;

- сдача его в промышленную эксплуатацию.

На этапе «Подготовка объекта к внедрению проекта» осуществляется комплекс работ по подготовке предприятия к внедрению разработанного проекта ЭИС.

На этапе «Опытное внедрение» осуществляют проверку правильности работы некоторых частей проекта и получают исправленную проектную документацию и «Акт о проведении опытного внедрения».

На этапе «Сдача проекта в промышленную эксплуатацию» осуществляют комплексную системную проверку всех частей проекта, в результате которой получают доработанный «Техно-рабочий проект» (Д3.1) и «Акт приемки проекта в промышленную эксплуатацию» (Д3.2).

Четвертаястадия – «Эксплуатация и сопровождение проекта» включает 2 этапа:

- эксплуатация проекта;

- сопровождение и модернизация проекта.

На этапе «Эксплуатация проекта» получают информацию о работе всей системы в целом и отдельных ее компонентов и собирают статистику о сбоях системы в виде рекламаций и замечаний, которые накапливаются для выполнения следующего этапа.

На этапе «Сопровождение проекта» выполняются два вида работ: ликвидируются последствия сбоев в работе системы и исправляются ошибки, не выявленные при внедрении проекта, а также осуществляется модернизация проекта. В процессе модернизации проект либо дорабатывается, т.е. расширяется по составу подсистем и задач, либо производится перенос системы на другую программную или техническую платформу с целью адаптации ее к изменяющимся внешним и внутренним условиям функционирования, в результате чего получают документы модернизированного «Техно-рабочего проекта» (Д4.1).
