Порядок виконання роботи. 1. Для ознайомлення з теоретичними положеннями роботи ПЧ використовуйте Додаток №2 протокола.








1. Для ознайомлення з теоретичними положеннями роботи ПЧ використовуйте Додаток №2 протокола.

2. Для ознайомлення з технічними характеристиками пристроїв лабораторного стенда використовувати Додатки № 1-6.

3. Для ознайомлення з інтерфейсом програми Global Drive Control (GDC) керування ПЧ необхідно підключити перетворювач частоти до комп'ютера за допомогою кабелю RS-232. Запустити програму Global Drive Control і настроїти зв'язок з перетворювачем частоти. Для підключення нажати F2, при цьому з'явиться вікно зображене на мал. 2.

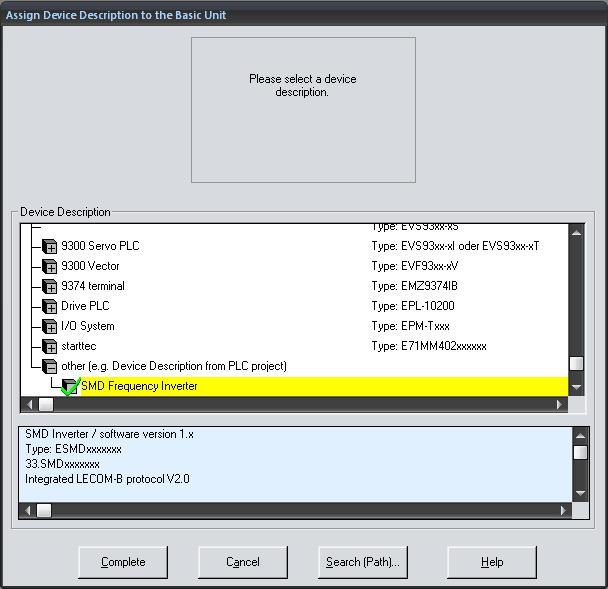

Рис.2. Вікно вибору типу перетворювача.

У вікні, що з'явилося, вибрати тип перетворювача частоти (позначено зеленою галочкою на малюнку), далі підтвердити вибір натисканням кнопки «Ок».



При підключенні й зчитуванні параметрів із ПЧ з'явиться наступне вікно:

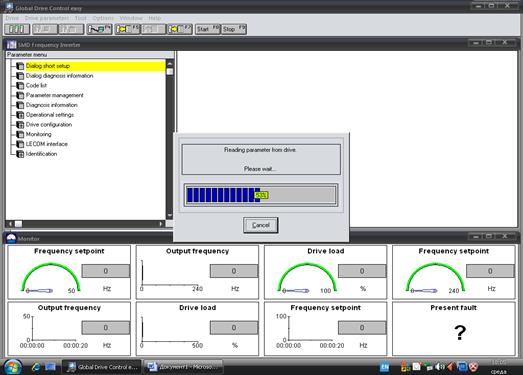

Рис.3. Підключення до перетворювача.



Далі на екран виведуться параметри налаштувань перетворювача:

Рис. 4. Параметри налаштувань перетворювача.

Для зчитування параметрів поточного налаштувань перетворювача необхідно натиснути F7, для запису змінених налаштувань на згадку перетворювача необхідно натиснути F5.

При подвійному натисканні лівою кнопкою миші на пункті меню «Dialog Short Setup» відкриється вікно параметрів електропривода. Звідси можна здійснити пуск і зупинку двигуна установки:

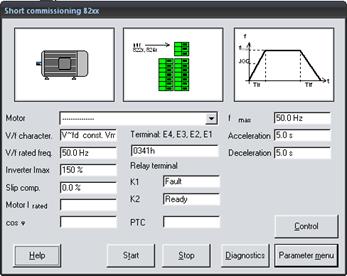

Рис. 5. Вікно параметрів електропривода.



При натисканні на кнопку «Control» відкриється вікно розширених налаштувань електропривода, у якому можна задавати вихідну частоту електропривода.

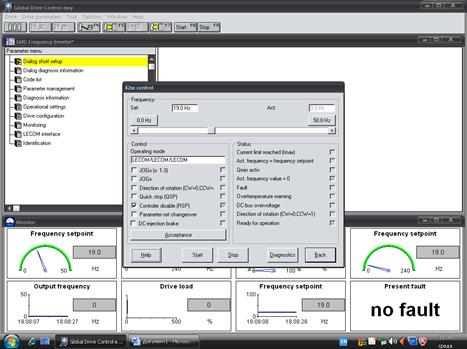

Рис. 6. Вікно розширених налаштувань електропривода.

4. Для зняття зовнішньої характеристики насоса при номінальній частоті обертання , , необхідно підключити електродвигун насоса безпосередньо до мережі:

а) перемикач SB2 перевести в положення «Мережа»;

б) включити автоматичний вимикач Q1;

в) перед початком випробування зробити пробний пуск для перевірки правильності напрямку обертання двигуна насоса;

г) зняти зовнішню характеристику насоса при , змінюючи переріз трубопроводу за допомогою вентиля;

д) результати вимірів занести в табл. 1. Значення тиску контролювати за допомогою манометра;

Таблиця 1

№ п/п Положення засувки Z1 G, м3 Н, м n1, об/хв. Р1, Вт Q1, Вар S1, ВА I1, А PF THD I, % THD U, %
1 відкрита
2 30% прикрита
3 60% прикрита
4 закрита



5. Для зняття зовнішніх характеристик насоса при повністю відкритому вентилі при різній частоті обертання необхідно:

а) перевести перемикач SB2 у положення «ПЧ», тим самим підключивши живлення двигуна насоса до виходу перетворювача частоти;

б) повторити пункт 4 для частот 20, 30, 40 Гц;

в) зняти зовнішні характеристики насоса при різній частоті обертання ;

в) результати вимірів занести в табл. 2:

Таблиця 2

№ п/п Частота Гц Положення засувки Z1 G, м3 Н, м n1, об/хв. Р1, Вт Q1, Вар S1, ВА I1, А PF THD I, % THD U, %
1 20 відкрита
2 20 30% прикрита
3 20 60% прикрита
4 20 закрита
5 30 відкрита
6 30 30% прикрита
7 30 60% прикрита
8 30 закрита
9 40 відкрита
10 40 30% прикрита
11 40 60% прикрита
12 40 закрита



6. Для зняття залежності , необхідно:

а) для чотирьох положень вентиля за допомогою зміни частоти обертання підтримувати тиск на рівні 1, 5 атм. (контроль тиску виконується по шкалі манометра);

б) для зміни й контролю частоти необхідно використовувати вікно розширених настроювань електропривода програми GDC;

в) зняти залежність ;

г) результати вимірів занести в табл. 3:

Таблиця 3

№ п/п Положення засувки Z1 G, м3 Н, м n1, об/хв. Р1, Вт Q1, Вар S1, ВА I1, А PF THD I, % THD U, %
1 відкрита
2 30% прикрита
3 60% прикрита
4 закрита



7. Зняти енергетичні характеристики насоса , при підключенні двигуна насоса прямо до живильної мережі. Для цього необхідно:

а) відключити двигун насоса від ПЧ, для чого перемикач SB2 перевести в положення «0»;

б) підключити двигун насоса прямо до живильної мережі; для цього перемикач SB2 перевести в положення «Мережа»

в) перед початком експерименту зробити пробний пуск для перевірки правильності напрямку обертання двигуна насоса;

г) змінюючи переріз трубопроводу за допомогою вентиля, зняти енергетичні характеристики насоса , ;

д) значення споживаної потужності й коефіцієнта потужності знімати з дисплея аналізатора параметрів мережі (Diris A40);

е) результати вимірів занести в табл. 4:





Таблиця 4

№ п/п G, м3 Н, м n1, об/хв. Р1, Вт Q1, Вар S1, ВА I1, А PF THD I, % THD U, % PF
1
2
3
4
5
6



7. Для зняття енергетичних характеристик установки , при підключенні двигуна насоса до перетворювача частоти необхідно:

а) підключити двигун насоса до перетворювача частоти, SB2 у положенні «ПЧ»

б) перевірити напрямок обертання двигуна;

в) повністю відкрити вентиль Z1;

г) за допомогою вікна розширених опцій електропривода програми GDC змінювати частоту таким чином, що б одержати значення витрат рівним значенням у табл. 4;

д) зняти енергетичні характеристики установки , ;

е) результати вимірів занести в табл. 5:

Таблиця 5

№ п/п G, м3 Н, м Частота Гц n1, об/хв. Р1, Вт Q1, Вар S1, ВА I1, А PF THD I, % THD U, % PF
1
2
3
4
5



8. Зняти значення потужності, напору й витрат при двох різних значеннях частоти: , , , , , . Для цього необхідно:

а) вибрати два будь-яких значення частоти f 10 Гц;

б) зняти значення споживаної потужності, витрат й напору при цих частотах;

в) результати вимірів занести в табл. 6:



Таблиця 6

№ п/п G, м3 Н, м Частота Гц n1, об/хв. Р1, Вт Q1, Вар S1, ВА I1, А PF THD I, % THD U, % PF





Переконатися в правильності залежностей: , , .

8. Зробити висновки за результатами кожного досліду й побудувати графіки.


Таблиця 1. Результати вимірів.

Експериментальні значення вимірів
Підключення ПЕКЛО насоса до мережі 380 У Підключення ПЕКЛО насоса від ПЧ
H, м G, м3/сек n1, об/хв Р1, Вт Q1, Вaр S1, ВА I1, А PF THD I, % THD U, % G, м3/сек f1, Гц n1, об/хв Р1, Вт Q1, Вaр S1, ВА I1, А PF THD I, % THD U, %













Таблиця 2. Результати розрахунку.

Постійні величини Розрахункові значення
η АДном cos фАДном η н.н. Щільність води, кг/м3 Прискорення g, м/сек2 Підключення ПЕКЛО насоса до мережі 380 У Підключення ПЕКЛО насоса від ПЧ Показники ефективності застосування ПЧ
P1, Вт cos ф P2, Вт η н S1, ВА Qн, вар D, Вар P1, Вт cos ф P2, Вт η н S1, ВА Qн, вар D, Вар Зниження витрати Р, % Зниження витрати S, % Потужність перекручувань D, %
