Сковорода електрична

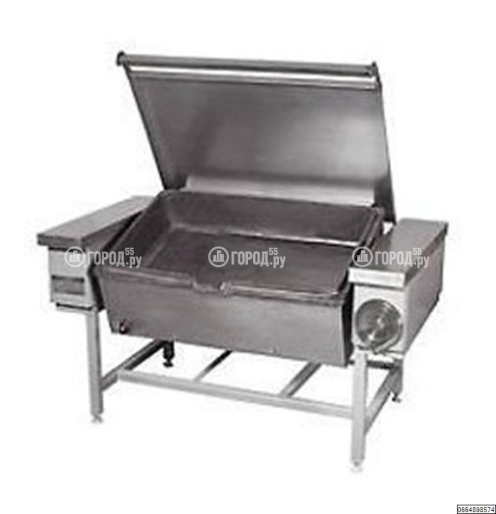

Сковорода електрична секційна модульована СЕСМ-0, 2 (мал 9).призначена для смаження продуктів основним способом і у фритюрі, пасеровка овочів, тушіння, а також припускання м'ясних, рибних і овочевих виробів. Використовується вона як самостійний апарат або в складі технологічної лінії. Сковорода має прямокутну чавунну чашу, облицьовану сталевими листами; покриту білою емаллю і встановлену на двох тумбах. Її відкидна кришка може утримуватися в будь-якому положенні за допомогою двох пружин, розміщених всередині тумб. Між чавунною чашею і облицюванням прокладений шар азбесту і фольги, службовець тепловою ізоляцією.Нагрівання чаші сковороди здійснюється електричними спіралями, розташованими в спеціальних канавках під її днищем і ізольовані фарфоровими бусами. На задній стороні чаші встановлений терморегулятор ТР-4К, який призначений для автоматичної підтримки заданої температури на робочій поверхні.Сковорода кріпиться з правого і лівого боку за допомогою цапф і кронштейнів, які змонтовані всередині тумб. Тумби облицьовані білими аркушами, утворюючи допоміжні столи. Всередині правої тумби змонтований механізм перекидання, який утримує сковороду в будь-якому положенні від 0 до 90 ° С. На передній облицюванні лівої тумби змонтовані кнопки керування і дві сигнальні лампочки, а всередині її панель з електроапаратурою. Мал.9. Сковорода електрична секційна модульована СЕСМ-0, 2 Тістомісильна машина Тістомісильна машина ТММ-1М (мал.10). комплектується трьома підкатними діжами місткістю 140 л кожна та має робочий орган - місильний важіль з лопаттю. Підкатна діжа під час роботи обертається в горизонтальній площині, а місильний важіль з лопаттю, похилою до осі обертання діжі, здійснює усередині неї криволінійний рух, завдяки чому про виходить повне перемішування продукту. Машина тістомісильна ТММ-1М складається з фундаментної плити, електродвигуна, редуктора механізму тістомісилки, приводу місильного важеля, місильного важеля, редуктора і приводу діжі, станини, огорожі і підкатної діжі. Фундаментна плита 22 виготовлена з чавунного лиття і служить для кріплення вузлів і деталей. З обох боків на плиті є похилі поверхні, по яких накочуються ходові колеса діжі, а в передній частині - поглиблення для направляючого колеса діжі. На плиті змонтовані редуктор 18 приводу механізму тістомісилки з електродвигуном 15 і редуктор 21 приводу діжі. Редуктор приводу механізму тістомісилки черв'ячного типу, служить для передачі руху від електродвигуна приводу місильного важеля, а також редуктору приводу діжі. Електродвигун встановлений на фланці редуктора у вертикальному положенні, його вал телескопічно входить в отвір черв'яка редуктора і через шпонку передає йому обертання. Черв'як знаходиться в зачепленні з черв'ячним колесом, на валу якого з одного кінця насаджена зірочка 17, передавальна за допомогою втулково-роликового ланцюга 16 і зірочки 12 обертання кривошипу 9. Другий кінець валу сполучений з провідним валом 20 редуктора приводу діжі сполучним валиком 19. Кривошип змонтований на нерухомій осі 11 на двох голчатих підшипниках і служить для передачі обертання місильному важелю 6. Важіль роздільний сферичним потовщенням на два плечі: коротке пряме і довге, зігнуте під кутом 118°. Короткий кінець важеля разом з шарикопідшипником входить в отвір кривошипа. На зігнутому плечі важеля укріплена лопать, що перемішує тісто. Важіль тістомісилки, володіючи двома мірами свободи, здійснює складний рух. Плечі важеля при русі описують конуси, вершини яких знаходяться в точці опори важеля. Точкою опори і центром обертання важеля є шарнір, що складається з втулки 13 з циліндровим хвостовиком і осі. Для кращого перемішування тіста вісь обертання лопаті декілька зміщена щодо осі обертання діжі. бертання діжі 4 передається від редуктора приводу машини через редуктор 21, на вихідному вертикальному валу якого закріплений приводний чавунний диск / з квадратним гніздом в центрі. Діжа встановлена на триколісному візку 3. Корпус візка в центрі має розточування, в яке входить цапфа. Одним кінцем цапфа жорстко прикріплена до днища діжі, а іншим, що має квадратний виступ, під дією зусилля пружини входить в гніздо приводного диска редуктора діжі. При накоченні і скачуванні діжі квадратний виступ цапфи підводиться за допомогою ножної педалі 2, при натисненні на яку цапфа підводиться і виходить із зачеплення з приводним диском. Це зчленування використовується також для фіксації візка з діжею на машині. Два великі бічні колеса візка і одне мале переднє, встановлене в поворотній вилці, при переміщенні візка по фундаментній плиті рухаються відповідно по двох накатах і канавці. Положення візка на плиті фіксується трьома циліндровими штирями, які входять в спеціальні отвори на корпусі візка. Для того, щоб важіль тістомісилки не заважав накоченню і скачуванню діжі, його уручну піднімають маховиком, закріпленим на валу електродвигуна. Для доступу до маховика на бічній стінці порожнистої станини є дверці, на яких змонтовані кнопки управління. До станини машини шарнірно прикріплений каркас з захисними щитками 5, які у момент замісу опускаються вниз і щільно обхвачують діжу, що попереджає викидання перемішуваних продуктів. Підйом і опускання захисних щитків проводяться уручну за допомогою рукоятки, насадженої на вісь 7.

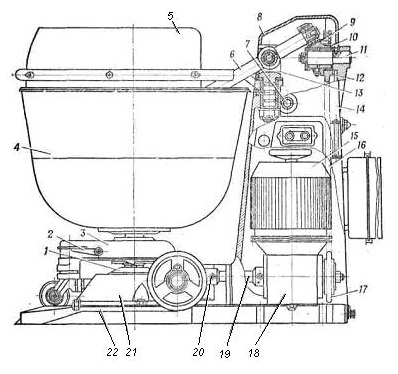

Мал.10. Тістомісильна машина ТММ-1М Будова машини тістомісильної ТММ-1М 1 - диск приводний; 2 - педаль ножна; 3- візок триколісний; 4 - діжа підкатна; 5- щиток огорожі; 6- важіль місильний; 7 - вісь рукоятки підйому огорожі; 8- кришка; 9- кривошип; 10-підшипник голковий; // - вісь; 12, 17 - зірочки; 13 - втулка важеля; 14 - станина; 15 - електродвигун; 16-ціпка втулково-роликова; 18 - редуктор приводу механізму тістомісилки; 19 - валик сполучний; 20 - вал ведучий редуктора приводу діжі; 21 - редуктор приводу діжі; 22 – плита
|
