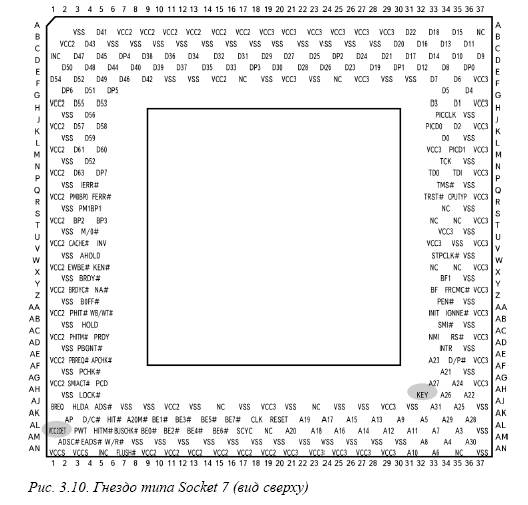

Socket 8

Это гнездо SPGA с огромным количеством (387!) штырьков. Оно разработано специально для процессора Pentium Pro с интегрированной кэш-памятью второго уровня. Дополнительные штырьки должны позволить набору микросхем системной логики управлять кэш-

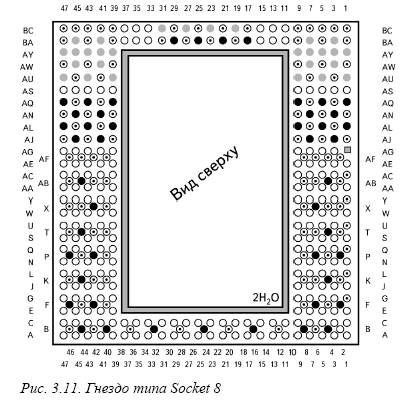

памятью второго уровня, которая интегрирована в один корпус с процессором. Расположение выводов гнезда Socket 8 показано на рис. 7.

Socket 370 (PGA-370)

В январе 1999 года Intel представила новое гнездо для процессоров класса P6. Это гнездо получило название Socket 370 (PGA-370), так как содержит 370 выводов (штырьков) и первоначально разрабатывалось для более дешевых процессоров Celeron и Pentium III версий PGA. Платформа Socket 370 предназначалась для вытеснения с рынка систем среднего и нижнего уровней архитектуры Super 7 (что ей вполне удалось), поддерживаемой компаниями AMD и Cyrix. Новое гнездо позволяет использовать менее дорогие процессоры, монтажные системы, радиаторы и т.п., тем самым уменьшая стоимость всей конструкции.

Первоначально все процессоры Celeron и Pentium III выпускались в исполнении SECC или SEPP. Эта конструкция представляла собой в целом монтажную плату, содержащую процессор и кэш-память второго уровня, установленную на отдельной плате, которая, в свою очередь, была подключена к системной плате через разъем Slot 1. Микросхема кэша второго уровня являлась частью процессора, но не была непосредственно в него интегрирована. Модуль многокристальной микросхемы был разработан Intel для процессора Pentium Pro, стоимость которого, однако, оказалась слишком высокой. Плата с отдельно расположенными микросхемами была гораздо дешевле, поэтому процессор Pentium II и отличался от своего предшественника.

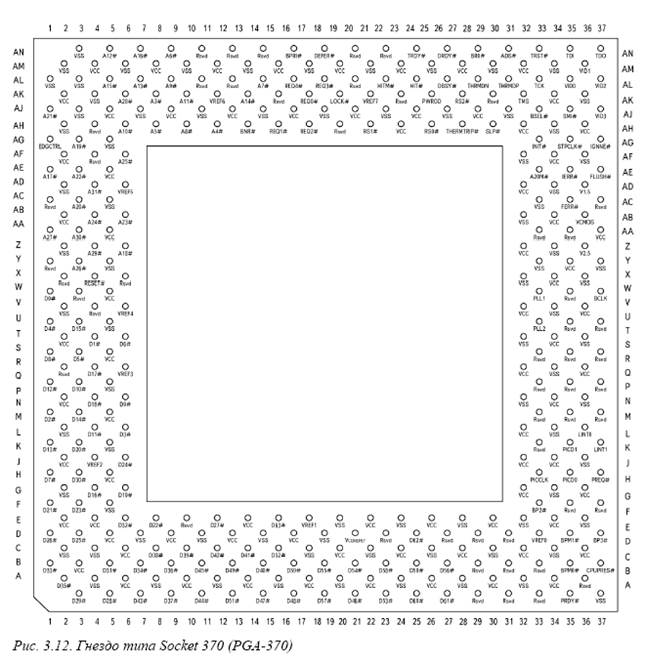

Компания Intel, начиная с процессора Celeron 300А (представленного в августе 1998 года), стала объединять кэш-память второго уровня непосредственно с кристаллом процессора; разделенные микросхемы больше не применяются. При использовании полностью интегрированной кэш-памяти необходимость в установке процессора на отдельной плате исчезает. Следует заметить, что в целях снижения себестоимости Intel вернулась к конструкции Socket, которая была использована, в частности, в процессоре Celeron. Расположение выводов гнезда Socket 370 (PGA-370) показано на рис. 8.

Все процессоры Celeron с рабочей частотой 333 МГц и ниже доступны только в корпусе Slot 1, 366–433 МГц — как в корпусе Slot 1, так и в Socket 370, а начиная с модели 466 МГц — только в корпусе Socket 370. Процессоры в исполнении Socket 370 (PGA-370) можно устанавливать в разъем Slot 1. Для этого необходимо приобрести специальный переходник PGA–Slot 1.

FCPGA

В октябре 1999 года Intel анонсировала процессоры Pentium III с интегрированной кэш-памятью, которые подключались к гнезду Socket 370. В них использовался корпус FCPGA (Flip Chip Pin Grid Array). Скорее всего, именно этот корпус будет использоваться в последующих версиях процессоров Intel.

Обратите внимание, что некоторые системные платы Socket 370 не поддерживают процессоров Pentium III и Celeron в корпусе FCPGA. Это связано с тем, что новые процессоры имеют два вывода RESET и им нужна поддержка спецификации питания VRM 8.4. Предшествующие системные платы, разработанные только для процессоров Celeron, относятся к традиционным системным платам, а более новые, поддерживающие второй вывод RESET и спецификацию VRM 8.4, называются улучшенными системными платами. Чтобы выяснить, относится ли гнездо к компонентам расширенных версий, обратитесь к производителям системной платы или системы. Некоторые системные платы, к числу которых принадлежит Intel CA810, поддерживают спецификацию VRM 8.4 и обеспечивают соответствующее напряжение. Однако без поддержки вывода Vtt процессор Pentium III в корпусе FCPGA будут удерживаться в положении RESET#.

Установка нового процессора в корпусе FCPGA в старую системную плату не приведет к выходу из строя последней. Скорее всего, можно повредить сам процессор: Pentium III, изготовленный по 0, 18-микронной технологии, использует напряжение питания 1, 60–1, 65 В, в то время как в устаревших платах рабочее напряжение 2, 00 В. Существует также вероятность того, что системная плата выйдет из строя. Это может произойти, если BIOS системной платы не сможет правильно идентифицировать напряжение процессора. Чтобы гарантировать совместимость системной платы и BIOS, перед установкой обратитесь к производителю компьютера или системной платы.

Конструкция системной платы с разъемом Slot 1 позволяет поддерживать практически все процессоры Celeron, Pentium II или Pentium III, в том числе и “гнездовые” версии процессоров Celeron и Pentium III. Для этого следует воспользоваться адаптером типа Slot-socket, который иногда называется также slot-ket. Этот адаптер, по существу, представляет собой плату Slot 1, содержащую только гнездо Socket 370, что позволяет использовать процессор PGA в любой плате Slot 1.
