Прочностные расчеты деталей приспособления
В данной конструкции приспособления проверке на прочность будет подлежать два элемента: прихват 3 и стойка 5. В качестве материала для прихвата 3 и стойки 5 принимаем сталь 45 гост 1050-88 со следующими прочностными характеристиками: [σ ]и = 240 МПа и[σ ]раст. = 200 Мпа. Расчет на изгиб прихвата ведется по следующей формуле:
где,
Рисунок 2.4- Поперечное сечение прихвата
Следовательно, условие прочности выполняется.
Расчет стойки на растяжение ведется по формуле:
где Р- расчетная осевая сила, Н; d- диаметр опасного сечения;
– допускаемое напряжение сжатия, МПа;

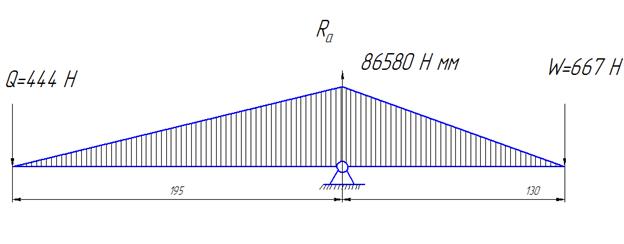

Рисунок 2.5 – Усилия, действующие на стойку.
Следовательно, условие прочности выполняется.
|
