Вакуумный усилитель

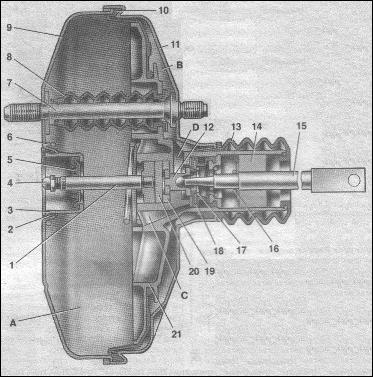

Вакуумный усилитель крепится к пластине кронштейна педалей сцепления и тормоза на четырех шпильках 6 (см. рис. Вакуумный усилитель) с гайками, а главный цилиндр – к вакуумному усилителю на двух шпильках 26. Между корпусом 2 и крышкой 4 зажат наружный поясок резиновой диафрагмы 23, которая делит усилитель на вакуумную А и атмосферную Е полости. Вакуумная полость через шланг с наконечником 29 и клапаном 30 соединяется с впускной трубой двигателя. Внутри усилителя расположен пластмассовый корпус клапана 22, хвостовик которого на выходе герметизируется уплотнителем 18. В корпусе 22 клапана размещены буфер 21, поршень 5 с толкателем 14, резиновый клапан 9, пружины 16 и 17 с опорными чашками 8 и 11 и воздушный фильтр 15. В выточку поршня 5 заходит упорная пластина 20, другой конец которой упирается в поясок диафрагмы 23, что предотвращает ее выпадание. Эта пластина фиксирует в корпусе 22 поршень в сборе с толкателем 14 и клапаном 9. В буфер 21 упирается шток 3 привода поршня главного цилиндра. В торцевое отверстие штока ввернут регулировочный болт 28. Резиновый клапан 9 собран на толкателе 14. Подвижная головка клапана, усиленная металлической шайбой, поджимается пружиной 17 через чашку 8 к заднему торцу поршня 5 (при полном растормаживании). Для подвижной головки клапана в корпусе 22 имеется седло. Неподвижный буртик клапана 9 поджимается пружиной 16 через чашку 10 к внутренней стенке хвостовика корпуса клапана, создавая надежное уплотнение. В корпусе усилителя крепится через резиновый фланец 1 пластмассовый наконечник 29 шланга, в который вмонтирован клапан 30. Он предотвращает попадание горючей смеси в вакуумную полость А усилителя. Когда система расторможена и педаль тормоза находится в исходном положении, толкатель 14 вместе с корпусом 22 клапана и штоком 3 отжаты пружиной 24 в крайнее заднее положение – между головкой клапана 9 и седлом корпуса клапана образуется зазор, так как поршень 5 отжимает клапан от седла. Вакуумная полость А через канал В, зазор между седлом и клапаном и далее через канал С cсообщается с атмосферной полостью Е. Рис.6: Вакуумный усилитель: 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса усилителя; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы. Таблица неисправностей Вибрация при торможении.
Скрип, визг при торможении.
Увеличенный ход педали тормоза(педаль ''мягкая'' или ''проваливается'').
Ход педали тормоза в пределах нормы(педаль ''жесткая''), но автомобиль тормозит плохо.
Неполное растормаживание всех колёс.
Притормаживание одного из колёс при отпущенной педали тормоза.
Плохо держит стояночный тормоз.
При отпускании рычага стояночного тормоза колёса не растормаживаются.
3. Экономические расчёты Цель экономического расчета – подтвердить экономическую эффективность и целесообразность выбора одного из двух вариантов устранения неисправности: А) замена неисправных узлов и агрегатов Б) ремонт неисправных узлов и агрегатов В данном случае ремонт узлов, агрегатов возможен,, но очень трудоёмкий, так как ремонт этих ремонт колодок и колёсных цилиндров сейчас мало где делают, поэтому производим только замену. 1. Временные параметры замены НB31 – 0, 5ч (для замены тормозных колодок) НB32 – 1ч (для замены колёсного тормозного цилиндра и последующей прокачки тормозной системы) 2. Стоимость работы. В стоимость работы входит ремонт, амортизация оборудования, стоимость аренды помещения, затраты на водоснабжение, вентиляцию, электроэнергию, заработную плату, отчисление на утилизацию отходов, мероприятия по охране труда. Стоимость 1 нормо-часа: 500 руб. Стоимость замены: Ст зам = НB3 * Ст н/ч Ст зам1=0, 5 * 500= 250руб. Ст зам2=1 * 500= 500руб. 3. Общая стоимость работы Ст зам + Ст узла = Ст общ. Ст общ.1= 250+440= 690руб. - замена задних тормозных колодок СТ общ.2= 250+330=580руб. - замена передних тормозных колодок СТ общ.3= 500+215=715руб. - замена заднего тормозного цилиндра Ст общ.4= 500+205*2= 910руб. - замена переднего правого и левого (внутреннего) тормозного цилиндра СТ общ.5= 500+210*2=920руб. - замена переднего правого и левого (внешнего) тормозного цилиндра Дефектная ведомость.
Вывод: Так как в данном случае ремонт агрегатов очень трудоёмкий, то экономически выгодно производить замену всех деталей. Цены на запчасти брались с ссылкой на сайт: www.shop.avtoray.ru
|
