Пример проектирования струйного насоса, работающего в ….. комплексе с силовым поршневым насосом.
Требуется спроектировать струйный насос, исходя из условия его работы с максимально возможным КПД. Рабочая жидкость подается в струйный насос силовым поршневым насосом (насосом объемного типа). Из двух возможных равноценных вариантов решения задачи выбирают тот, где диаметр камеры смешения больше. При прочих равных условиях увеличение диаметра камеры смешения способствует снижению вероятности возникновения кавитации. Описание насосной установки. На расчетной схеме рис.5.3 показан струйный насос 1, установленный в скважине 2 и служащий для добычи воды. Добываемая вода через перфорационные отверстия 3 в обсадной колонне поступает в приемную камеру струйного насоса. Поршневой насос 5 обеспечивает подачу рабочей жидкости к струйному насосу. Рабочая и добываемая жидкости перемешиваются в струйном насосе и отводятся в сборный трубопровод 4. На схеме показан также участок характеристики силового насоса.

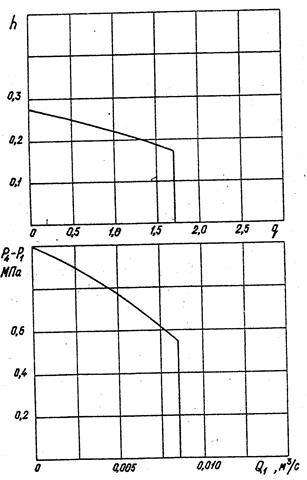

Рис. 5.2. Кавитационные характеристики струйного насоса.
Рис. 5.3. Расчётная схема насосной установки.
Исходные данные к расчету. Условиями эксплуатации задаются значения выходных параметров струйного насоса и используемого силового насоса: давление струйного насоса -0, 9 МПа; расход перекачиваемой жидкости -3, 0 л/с; плотности жидкости -1000 кг/м3; коэффициент сжатия струи -1.0; максимальное давление силового насоса -6, 0 МПа; минимальное давление силового насоса (в пределах рассматриваемого участка его характеристики) -1, 0 МПа; максимальная подача силового насоса -4, 0 л/с; минимальная подача силового насоса -4, 0 л/с; (в пределах рассматриваемого участка характеристики силового насоса максимальная и расчетная минимальная подача равны). Соблюдая, принятую для расчетов размерность параметров (Па, м3/с, кг/м3), вводим в ЭВМ исходные данные для программы № 2: 0, 003 1.0 0, 004 0, 004 Проанализируем результаты расчета, представленные в таблице 5.2.
Таблица 5.2
900000, 0000 0, 0030 1000, 0000 1, 0000 6000000, 0000 1000000, 0000 0, 0040 0, 0040 Все представленные варианты струйных насосов способны обеспечить решение поставленной задачи. Однако, следует остановить выбор на одном из этих вариантов. По условию задачи выбор необходимо проводить из условия обеспечения работы струйного насоса с максимально возможным КПД. Этому условию отвечают варианты, представленные в 33 и 34 строках. Из них выбираем вариант, где диаметр камеры смешения больше - 0, 01635 м (диаметр сопла 0, 00811 м). Таким образом, оптимальная конструкция струйного насоса подобрана с учетом всех требований данной задачи. Обратим внимание на то, что во всех вариантах в таблице 5.2 рабочий перепад давления на струйном насосе (давление силового насоса) превышает 2, 0 МПа. Это означает, что при рабочем перепаде давления менее 2, 0 МПа невозможно обеспечить решение поставленной задачи с помощью струйных насосов.
|
