Организация вычислительных систем .

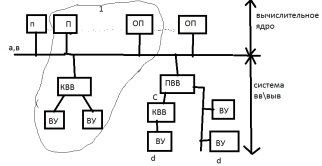

Обощенная структурная гипотетическая система

п- процессор

оп-оперативная память

квв-контроллер вв\выв

пвв -процессор вв\выв

ву –внешнее устройство

а, в, с.d –уровни интерфесоф

под вс(вычислительное устройство) – понимают комплекс технических средств предназначенный для автоматического обработки информации.

Вычислительная система «1» простая однопроцессорная система. Архитектура такой системы применялось в первых машинах сейчас в несложных МК.

Вычислительная система делится на две части.

1)Вычислительное ядро (ВЯ). те оборудования и программные средства участвующее в данной задаче.

2)Система вв\выв. Элементы обеспечения общения ВЯ с внешней средой поскольку в ОП обычно хранятся данные непосредственно используемые в вычислительном процессе этот элемент однозначно можно отнести к ее ядру также к ВЯ относится центральные процессоры.

т.к. они производят основные вычисления кроме того к ядру относят т.е. вычислительная системы которые обеспечивают взаимосвязь процессора и оперативной памяти.

Если процессор вв\выв имеет собственную память из который он выбирает команды то он относится к устройствам вв\выв, если сопроцессор вв\выв имеет одну туже память с центральным процессором его нельзя однозначно отности к системам вв\выв.

2. Контроллер в\в.

Контроллер – это устр-во управляющее функционированием отдельных блоков вычислительной системы и внешних устр-в.

Контролеры в\в делаться на:

1. Устр-во сопряжения интерфейса вычислительной системы с интерфейсом внешнего устр-ва, которые называются адаптерами.

2. Локальное устр-во управления конечным оборудованием.

Тип определяет функцию преобразования и функцию управления.

Адаптер является средством сопряжения устр-ва с какой-либо шиной или интерфейсом вычислительной системы.

Контроллер служит тем же целям сопряжения, но при этом подразумевается его активность, т.е. способность к самостоятельным действиям после получения команд от обслуживающей её программы.

Контроллеры в\в будем называть устр-ва или обособленные сложные блоки устр-в, неспособные самостоятельно избирать команды и требующие управления из вне для осуществления своих функций.(например контроллер последовательного канала)

Для того чтобы он начал передавать посылку по линии связи, обычно требуется дать ему определенную команду, в большинстве случаев это запись передаваемых данных в порт контроллера.

Несмотря на то что контроллер сам принимает посылки, передает по линии связи, выделяет из них данные и сохраняет в своем буфере, дальнейшие действия по приему посылок он не способен выполнять, пока из его буфера не будут извлечены принятые раннее данные.

Режим работы этого контроллера задается из вне, путем записи в порты контроллера соответствующих значений.

Программируемый КВВ – то устр-во, режим работы которого задаеться программно с помощью управляющих слов.
