Интерфейс RS-232. Сигнальные линии последовательного интерфейса.

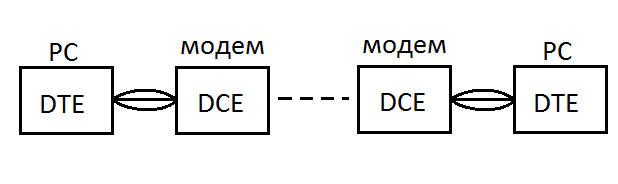

RS-232 – стандартный интерфейс, предназначенный для послед. передачи данных м/у терминальным оборудованием DTE и связным оборудованием DCE. Физич. соединение 2х устройств: Информация передаваемая по проводам с уровнями сигналов, отличающихся от обычных уровней цифр. сигналов для обеспечения большей устойчивости к помехам. Асинхр. передача данных осущест-ся с установленной скоростью при синхронизации уровня сигнала стартового импульса. RS-232 испол-ся для передачи данных на небольшое расстояние – единицы и десятки метров с небольш. скоростью, обычно не быстрее 115200 б/с. Для формирования уровня испол-ся микросхемы приемо-передатчиков, а для формирования и распознавания посылок – микросхемы UART. Приемопередатчик — преобразователь уровня, как правило выполненный в интегральном исполнении. Предназначен для преобразования электрических сигналов из уровня ТТЛ в уровень, соответствующий физическому уровню определенного стандарта. Контроллер UART обычно содержит: -Источник тактирования -Входные и выходные сдвиговые регистры. -Регистры управления приемом/передачей данных. -Буферы приема/передачи -Параллельная шина данных для буферов приема/передачи. Ошибки UART: - Overrun Error - когда приемник UART не успевает обрабатывать приходящие из канала символы - Framing Error- когда фиксируется некорректное состояние линии данных в момент передачи старт- или стоп-бита - Break Condition- информирует о том, что входная линия данных находилась в неизменном нулевом состоянии в течение времени, больше передачи одного символа. Сигнальные линии последовательного интерфейса: 1. FG - Подключение земли к стойке или шасси оборудования 2. TXD - Последовательные данные, передаваемые от DTE к DCE 3. RXD - Последовательные данные, принимаемые DTE от DCE 4. RTS - Требование DTE послать данные к DCE 5. CTS - Готовность DCE принимать данные от DTE 6. DSR - Сообщение DCE о том, что связь установлена 7. SG - Возвратный тракт общего сигнала (земли) 8. DCD - DTE работает и DCE может подключится к каналу связи
|
