Двухступенчатые дешифраторы на интегральных микросхемах
|
|
Пример дешифратора для пятиразрядного двоичного кода. Каждый дешифратор выполнен с управляющими входами, объединенными конъюнктивно. При выполнении условия конъюнкции на выходе, номер которого соответствует десятичному эквиваленту двоичного кода, появится уровень логического «0». В противном случае все выходы находятся в состоянии логической единицы (рис. 2.3). Как следует из рис. 2.3, пятиразрядный дешифратор, имеющий 32 выхода, выполнен на базе четырех дешифраторов с использованием лишь одного дополнительного инвертора. Это достигнуто благодаря наличию входной управляющей логики каждой интегральной микросхемы. Нетрудно заметить, что входная логика дешифраторов КР1533ИД7 позволяет реализовать функцию дешифратора 2
3 без дополнительных элементов, а функцию полного дешифратора 2 4 – с использованием одного инвертора.
Рис. 2.3
· Преобразователи кодов
Микросхемы преобразователей кодов (англ. сonverter) служат для преобразования входных двоичных кодов в выходные двоично-десятичные и наоборот - входных двоично-десятичных кодов в выходные двоичные. Они используются довольно редко, так как применение двоично-десятичных кодов ограничено узкой областью, например, они применяются в схемах многоразрядной десятичной индикации. К тому же при правильной организации схемы часто можно обойтись без преобразования в двоично-десятичный код, например, выбирая счетчики, работающие в двоично-десятичном коде. Преобразование двоично-десятичного кода в двоичный встречается еще реже.
|
| Примеры микросхем сумматоров |
Таблицы истинности преобразователей просты. Например, двоично-десятичный код без младшего разряда на входе ПР6 преобразуется в двоичный код без младшего разряда на выходе ПР6. Младший разряд не участвует в преобразовании, он непосредственно передается со входа на выход. Одна микросхема ПР6 обрабатывает входные коды в диапазоне от 0 (двоично-десятичный код 00 000) до 39 (код 11 1001).
|

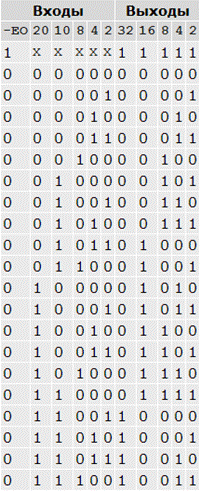

| Таблица истинности преобразователя ПР6 |
Точно так же двоичный код без младшего разряда на входе ПР7 преобразуется в двоично-десятичный код без младшего разряда на выходе ПР7. Одна микросхема ПР7 может обрабатывать входные коды в диапазоне от 0 (двоичный код 000000) до 63 (код 111111). Младшие разряды входных кодов передаются на выход без обработки в обход микросхемы, так как они одинаковые как в двоичном, так и в двоично-десятичном кодах.
|
| Простейшее включение одиночных преобразователей кода ПР6 и ПР7 |
Каскадировать преобразователи ПР6 для увеличения разрядности также несложно. Для преобразования двоично-десятичных кодов от 0 до 99 достаточно двух микросхем ПР6. Если надо преобразовывать двоично-десятичные коды до 999, то понадобится 6 микросхем ПР6. На всех выходах микросхем необходимо включать нагрузочные резисторы.
|
| Преобразователь двоично-десятичного кода от 0 до 99 в двоичный код |
·
· Работа сумматора
