Автоматизация котлов-утилизаторов⇐ ПредыдущаяСтр 24 из 24

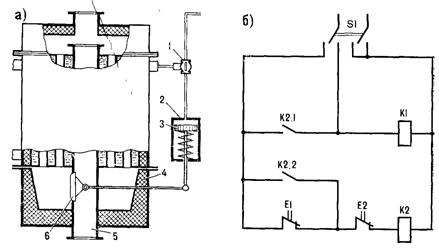

Электромеханические средства автоматизации котлов-утилизаторов работают также по принципу «включено – выключено». При минимальной температуре воды (минимальном давлении пара) они устанавливают заслонку в положение, при котором котел сообщается с выпускным коллектором дизеля, а при максимальной температуре (давлении) отключают котел от выпускного коллектора. Электродвигатель электромеханических систем управления приводит во вращение через редуктор специальный вал с винтовой нарезкой. В паре с валом действует ходовая гайка, застопоренная от вращения. При включении электродвигателя она перемещается вдоль винтовой нарезки вала и через рычаг открывает или закрывает газовую заслонку. В крайних положениях конечные выключатели разрывают цепь управления электродвигателя. Реле минимальной температуры (давления) включает электродвигатель в сторону открытия газовой заслонки, а реле максимальной температуры (давления), наоборот, в сторону закрытия ее. Электрическая и функциональная схема электропневматического управления работой водогрейного котла-утилизатора приведены на рис. 49.
При установке переключателя S1 (рис. 49, б) в положение «Автоматическая работа» через контакты El, Е2 комбинированного реле температуры КРМ получает питание промежуточное реле К2, контакты К2.1 и К2.2 которого в цепи управления замыкаются и ток поступает на катушку К1 электромагнитного клапана 1 (рис. 49, а). Последний открывается и пропускает сжатый воздух под давлением 0, 4÷ 0, 6 МПа к пневмоцилиндру 2, поршень 3 которого через систему рычагов устанавливает газовую заслонку в положение, когда выпускные газы от дизеля направляются в котел 4. В котле поддерживается температура воды 75÷ 90 °С. При 75 °С комбинированное реле КРМ включает котел, а при повышении температуры воды до 90 °С размыкает цепь электромагнитного клапана. Подача воздуха к пневмоцилиндру 2 прекращается, и поршень 3 под действием пружины переставляет заслонку 6 в положение, при котором выпускные газы направляются в трубопровод 5, минуя котел.
Список используемой литературы 1. Леонтьевский Е.С. Справочник механика и моториста теплохода. [Текст]/ Е.С. Леонтьевский – М.: Транспорт, 1971. – 310с. 2. Сизых В.А. Судовая автоматика и аппаратура контроля [Текст]: – М. Транспорт, 1986. – 280с. 3. Сизых В.А. Судовая автоматика и контрольно-измерительные приборы [Текст]: – М. Транспорт, 1979. – 232с.
|
