Перестройка частоты ГЛПД
Перестройка частоты может осуществляться путём изменения реактивных параметров контура автогенератора (см. рисунок 14) за счёт изменения тока питания диода I 0. При изменении тока питания диода I 0 частотная модуляция проявляется как следствие зависимости реактивного сопротивления диода от тока питания X д (I 0). Модуляционная характеристика (зависимость девиации частоты Δ f от I 0) близка в этом случае к линейной.для частот модуляции, не превышающих нескольких сотен мегагерц, а крутизна её зависит от параметров диода и добротности контура генератора. Обычно для генераторов сантиметрового диапазона крутизна характеристики составляет несколько мегагерц на миллиампер.
Перестройка частоты током питания Недостатком этого способа модуляции является относительно небольшая девиация частоты (0, 15 … 0, 3%) и высокий уровень паразитной амплитудной модуляции, которая возникает вследствие зависимости отрицательного сопротивления диода от тока питания и вынуждает ограничивать максимальную девиацию частоты.
Значительно лучшие результаты можно получить при полном или частичном включении варикапа в контур генератора, что эквивалентно включению дополнительной управляемой емкости C в (U) и сопротивления потерь варикапа R в. При полном включении варикап включается непосредственно в контур генератора (последовательно или параллельно диоду); при частичном включении он связан с контуром генератора с помощью трансформатора связи либо специального элемента связи.

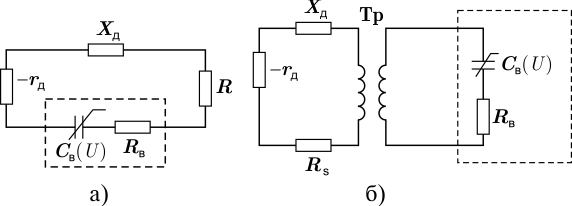

Схема включения варикапа в контур ГЛПД: а — полное; б — частичное При полном включении варикапа можно получить максимальную девиацию частоты, однако потери в контуре при этом сильно увеличиваются из-за сопротивления потерь варикапа, что приводит к значительному уменьшению контурного к.п.д. и выходной мощности генератора. Полное включение позволяет осуществить девиацию частоты 20 … 40 % при изменении выходной мощности не более чем на 3 дБ. При частичном включении девиация частоты и вносимые потери зависят от степени связи варикапа с резонатором. В этом случае в сантиметровом диапазоне возможно получение девиации частоты 1 … 5% при потерях мощности 0, 5 … 0, 8 дБ.
|
