Вопрос № 2. Электрические и эксплуатационные характеристики генераторов постоянного тока.
Независимо от устройства, назначения способа возбуждения, работа генераторов постоянного тока определяется рядом величин, основными из которых являются: - напряжение на зажимах (клеммах) генератора UГ; - ток якоря IЯ - ток нагрузки IН; - ток возбуждения Iв; - частота вращения ротора генератора n. Данные величины в процессе работы генератора будут и должны изменяться. Зависимости одних величин от других называются характеристиками генераторов. Основными характеристиками являются: а) характеристика холостого хода — зависимость ЭДС генератора от тока возбуждения, снятая при постоянной частоте вращения на холостом ходу, т. е., Ег = f (Iв) при Iн = 0, n = const. б) внешняя характеристика — зависимость напряжения на зажимах генератора от тока нагрузки при постоянной частоте вращения и постоянном токе возбуждения Uг = f (Iв) при Iв = const, n = const. в) регулировочная характеристика — зависимость тока возбуждения от тока нагрузки при постоянной частоту вращения и постоянном напряжении на зажимах генератора Iв = f (Iн) при Uг = const, n = const. Рассмотрим внешнюю характеристику возбуждения генератора постоянного тока (Рис. 15.), устанавливающую зависимость напряжения генератора от тока возбуждения U=f (IB) при неизменной частоте вращения n = const. (графический рисунок) и постоянном сопротивлении нагрузки RH = const. Рис. 15. Внешние характеристики возбуждения: 1 – nmax, I= 0; 2 – nmin, Imax
Семейство этих характеристик позволяет установить диапазон изменений тока возбуждения, необходимый для поддержания постоянного напряжения UH в пределах изменения частоты вращения от nmax и IH=0 до nmin и I=Imax, и произвести выбор регулятора напряжения.

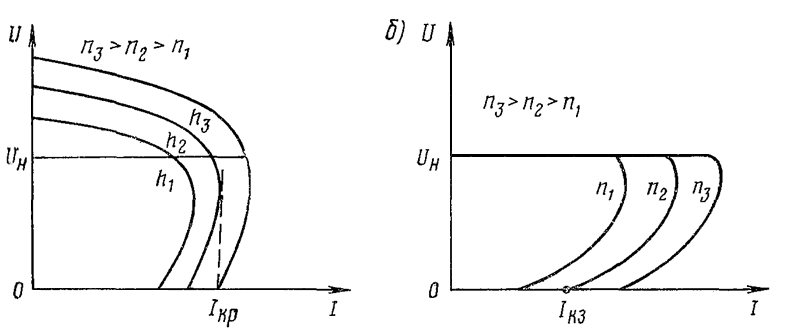

Рис. 16. Внешние характеристики: первый – генератора; второй – генератор с регулятором напряжения
Внешняя характеристика представляет собой зависимость напряжения на зажимах генератора U от тока нагрузки I при неизменном сопротивлении цепи возбуждения RB=const и постоянной частоте вращения n =const (Рис.16). Снижение напряжения U при увеличении тока нагрузки обусловливается падением напряжения на якоре и щёточном контакте, размагничивающим действием реакции якоря и уменьшением тока возбуждения вследствие понижения напряжения на зажимах генератора. Увеличение тока нагрузки при уменьшении сопротивления нагрузки происходит лишь до определённого, так называемого критического значения IKP. Авиационные генераторы работают, как правило, с автоматическими регуляторами напряжения, которые поддерживают напряжение постоянным UH в диапазоне от nmax, IKP до nmin, I=0. При больших значениях линейной нагрузки AS реактивное напряжение велико, что ухудшает коммутацию, что приводит к появлению значительного искрения под щетками и обгоранию коллектора. Эксплуатационные характеристики генераторов постоянного тока определяются типами самолётов и вертолётов, на которых они установлены, основными из них являются: - высота над уровнем моря; - температура окружающего воздуха; - относительная влажность окружающей среды; - вибрационные нагрузки; - ударные нагрузки; - линейные нагрузки; - воздействие инея и росы.
|
