Разработка программного продукта

Для выполнения выпускной работы требовалось разработать инструментарий для планирования бизнес-процессов. Перед автором стояла задача построения модели и структуры предприятия.

Моделью предприятия послужил “Холдинг Афанасий” (Тверской Пивоваренный завод). Так как предприятие крупное, следует рассмотреть и описать конкретный бизнес-процесс. А именно процесс сбыта приготавливаемой продукции.

Из теоретической части выпускной работы мы знаем, что детализация бизнес-процесса осуществляется с помощью бизнес-функций, бизнес-операций и бизнес-правил. Поэтому, процесс сбыта содержит следующие бизнес-функции:

1 - Принятие заявок

2 - Формирование задания для отгрузки

3 - Распределение транспортных средств

4 - Отгрузка

5 - Подготовка документов

6 - Экспедирование

7 - Контроль и анализ договоров

Рис. 10. Бизнес-процесс сбыта “Холдинг Афанасий”

Перечисленные бизнес-функции выполняются в следующих подразделениях предприятия:

· Отдел логистики (Рис. 6. Структура отдела логистики)

Основной задачей логистики является оптимизация внутренних и внешних материальных потоков, а также сопутствующих им информационных и финансовых потоков, оптимизация бизнес-процессов с целью минимизации общих затрат ресурсов. Сущность классического определения общих целей функции логистики таково, что потребитель должен получить необходимые по качеству и количеству товары, в нужное время, в нужном месте, от надежного поставщика с хорошим уровнем обслуживания (как до осуществления продажи продукции, так и после нее) и при заданном уровне общих затрат.

· Транспортная компания

Транспортно-экспедиционная компания (ТЭК) — компания, занимающаяся организацией перевозок грузов от грузоотправителя (клиента) к грузополучателю. В большинстве случаев ТЭК является компанией посредником между клиентом и перевозчиком, предоставляя услуги по поиску исполнителя и транспорта удовлетворяющим критерием перевозки груза. От компетентности и профессионализма данной компании зависит качество и своевременность перевозки грузов.

· Отдел обработки документов

Данный отдел отвечает за создание поставок, присваивание водителей к центровозам. Проверять и корректировать созданные поставки, поддерживать связь с офис-менеджерами, менеджерами по логистике и кладовщиками. Заниматься подготовкой документов на отгружаемый товар. Контролировать время погрузки.

· Склад готовой продукции

В логистике склад выполняет функцию аккумулирования резервов материальных ресурсов, необходимых для демпфирования колебаний объёмов поставок и спроса, а также синхронизации скоростей потоков товаров в системах продвижения от изготовителей к потребителям или потоков материалов в технологических производственных системах.

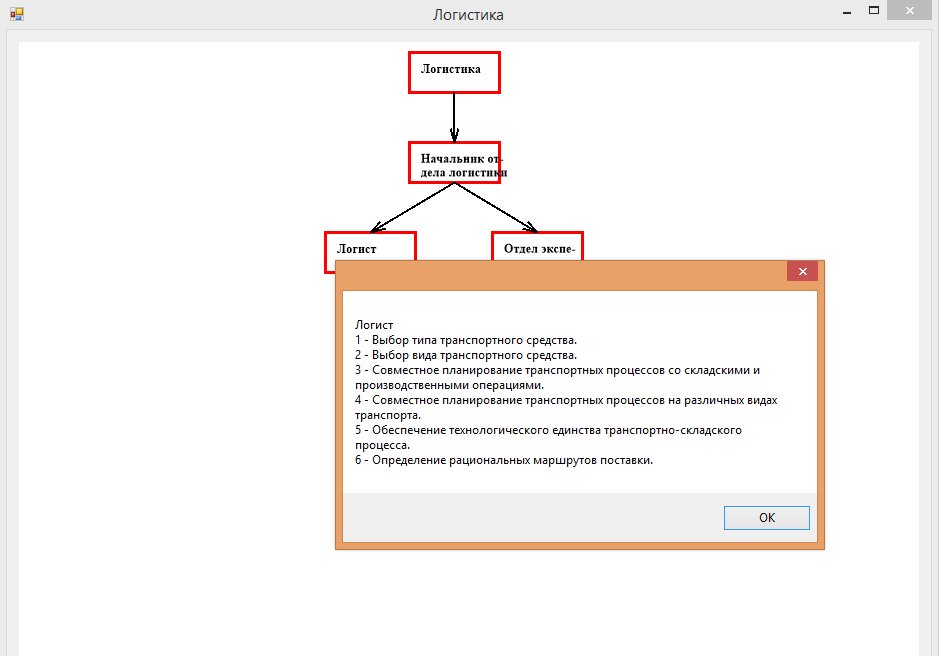

Рис.6. Структура отдела логистики

При выполнении бизнес-процесса учитываются следующие ресурсы:

· Временные затраты

· Требуемое число исполнителей

· Заработная плата

Порождающая варианты рассматриваемого бизнес-процесса грамматика будет выглядеть следующим образом

G = (Mt, Mn, Mo, P, Es, Ms, En, Mn)

Mt = {Nф}– множество терминальных символов;

Mn –{No, 1, 2, 3, 4, 5, 6, 7} множество нетерминальных символов;

Mo = {No} ⊆ Mn – множество начальных символов;

P – множество порождающих правил;

Es = {r}–множество кортежей ресурсных характеристик грамматики, при этом каждый компонент {r} определяет соответствующие ресурсы;

Ms – множество методов синтеза атрибутов;

En = {Л, О, Т, С}– множество возможных мест выполнения бизнес-функции (Отдел Логистики, Транспортная компания, ООД, Склад);

Mn – множество методов наследования атрибутов.

Перечислим множество порождающих правил (без включения ресурсных характеристик)

No → 1{Л} | 1{О}

1{Л} → 2{Л}

1{О} → 2{Л}

2{Л} → 3{Т} | 7{О}

3{Т} → 2{Л} | 4{Т} | 4{С}

4{Т} → 3{Т} | 5{О}

4{С} → 3{Т} | 5{О}

5{О} → 6{Т} | 6{Л}

6{Т} → 7{О}

6{Л} → 7{О}

7{О} → Nф

На основании приведенной грамматики может быть порождено конечное число вариантов исполнения бизнес-процесса сбыта. Из множества построенных вариантов выделим приемлемые с позиции лица, принимающего решение (ЛПР). Такое выделение будет осуществляться в два этапа

· Автоматическое отбрасывание неприемлемых вариантов на основе ряда объективных критериев;

· Субъективная оценка ситуации.

Одним из объективных критериев может являться требование обязательного использования при выполнении бизнес-процесса всех входящих в него функций без исключения. Поэтому можно отбросить варианты, включающие выполнение не всех функций 1-7.

Далее введем в модель множество ресурсных характеристик порождающей грамматики, такие как временные затраты, число исполнителей и плата за их действия.

++++++++++++++++++++++++++++++++++++++++++++++++++++++++

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Заключение.

В ходе дипломной работы были изучена структура бизнес-процессов, рассмотрены понятия и классификация.

Были изучены грамматики бизнес-процессов и его порождение.

Реализован бизнес-процесс на примере конкретного предприятия.

Была изучена и использована информация, которая должна помочь более глубокому пониманию значения и особенностей моделирования бизнес-процессов в организациях.

Создана бизнес-модель предприятия, согласно инструментарию планирования бизнес-процессов.

Были решены следующие задачи:

• ознакомление с основными понятиями и классификацией бизнес-процессов;

• изучение структуры бизнес-процессов;

• моделирование бизнес-процессов

• изучение грамматики бизнес-процессов и её порождение;

• реализован бизнес-процесс на примере “Холдинга Афанасий”;

• тестирование реализованного бизнес-процесса;

• анализ результатов.
