Пояснювальна записка. З економічних питань _но-05-2_____в. Гонта___
___ДП.НО – 07.00.00.000 ПЗ___ (позначення)
Консультанти Студент з економічних питань _НО-05-2_____________________В.Гонта___ _доц.________12.05.10___О.Лапко___ (шифр (підпис) (дата) (розшифрування (посада) (підпис) (дата) (розшифрування групи) підпису) підпису) Керівник проекту з охорони праці _професор_________25.05.10_____Б.Копей__ _доц.________12.05.10___Й.Рошак___ (посада) (підпис) (дата) (розшифрування (посада) (підпис) (дата) (розшифрування підпису) підпису) Допускається до захисту Керівник дипломного проекту _професор_________01.06..10_____В. Івасів_ з_________________________ (посада) (підпис) (дата) (розшифрування __________________________ підпису) (посада) (підпис) (дата) (розшифрування підпису) _2010_ (рік)
Додаток Б Б.1 Форма завдання на курсове проектування (перша сторінка аркуша)
Івано-франківський національний технічний університет нафти і газу Кафедра____________________________________________________ Дисципліна_________________________________________________ Спеціальність_______________________________________________ Курс___________Група______________Семестр__________________
ЗАВДАННЯ НА КУРСОВИЙ ПРОЕКТ (РОБОТУ) Студенту________________________________________________________ (прізвище, ім’я, по батькові) 1 Тема проекту (роботи)___________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ 2 Терміни здачі студентом закінченого проекту (роботи)_______________ 3 Вихідні дані до проекту (роботи)__________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________
4 Зміст пояснювальної записки (перелік питань, що їх належить розробити) ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________
5 Перелік графічного матеріалу (з точним зазначенням обов’язкових креслень) ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________
6 Дата видачі завдання____________________________________________
Б.1 Форма завдання на курсовий проект (на звороті першого аркуша) КАЛЕНДАРНИЙ ПЛАН
Студент _____________ _________________________ (підпис) (розшифрування підпису) Керівник _____________ _________________________ (підпис) (розшифрування підпису) „___” ___________ 20___р.
Б.2 Форма завдання на дипломний проект (перша сторінка аркуша)
Івано-франківський національний технічний університет нафти і газу Факультет______________________Кафедра______________________ Спеціальність________________________________________________ ____________________________________________________________
ЗАВДАННЯ НА ДИПЛОМНИЙ ПРОЕКТ (РОБОТУ) Студенту________________________________________________________ (прізвище, ім’я, по батькові) 1 Тема проекту (роботи)___________________________________________ ________________________________________________________________ ________________________________________________________________ затверджена наказом ректора університету від „___”__________20___р. №__________ 2 Терміни здачі студентом закінченого проекту (роботи)_______________ 3 Вихідні дані до проекту (роботи)__________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________
4 Зміст пояснювальної записки (перелік питань, що їх належить розробити) ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________
5 Перелік графічного матеріалу (з точним зазначенням обов’язкових креслень) ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________ ________________________________________________________________Б.3 Форма завдання на дипломний проект (на звороті першого аркуша) 6 Консультанти з проекту (роботи), із зазначенням розділів проекту, що стосуються їх
7 Дата видачі завдання __________________ Керівник ____________ ____________________ (підпис) (розшифрування підпису)
Завдання прийняв до виконання ____________ ___________________ (підпис) (розшифрування підпису)
КАЛЕНДАРНИЙ ПЛАН
Студент-дипломник __________ _________________________ (підпис) (розшифрування підпису) Керівник проекту __________ _________________________ (підпис) (розшифрування підпису)
Додаток В (обов'язковий) Основні написи B.I Основний напис для креслень і схем графа 1 - назва виробу; графа 2 - позначення документу (див. розділ 10); графа 3 - позначення матеріалу деталі (заповнюється на кресленнях деталей); графа 4 - літера згідно з ГОСТ 2.103 (на документах навчального процесу - літера Н); графа 5 - маса виробу; графа 6 - масштаб (у відповідності з ГОСТ 2.109 і ГОСТ 2.302); графа 7 - порядковий номер аркуша (на документах, які складаються з одного аркуша - не заповнюється); графа 8 - загальна кількість аркушів документа (заповнюється на першому (аркуші); графа 9 - скорочена назва університету і шифр групи наприклад ІФНТУНГ НО-07-1 графа 10 - заповнюсться на розгляд керівника; графа11 - прізвища осіб, які підписують проект; графа 12 - підписи згаданих осіб у графі 11; графа 13 - дата підпису документа; графа " Розроб." – заповнюється студентом; графа " Перев." - заповнюється керівником проекту; графа " Т. контр" – заповнюється консультантом; графа " Н.контр." – заповнюється нормоконтролером; графа " Затв." – заповнюється завідувачем кафедри. Решта граф основного напису на документах у навчальному процесі не заповнюються. Рисунок B.I В. 2 Основний напис для текстових документів (перший лист для пояснювальної записки і специфікації) графа 1 - назва теми проекту; графа 2 - позначення документа відповідно до прийнятої системи позначень (див. розділ 10); графа 4 - літера згідно з ГОСТ 2.103, для документів навчального процесу - літера Н; графа 7 - порядковий номер аркуша (на документах, які складаються з одного аркуша, графу не заповнюють); графа 8 - кількість аркушів у документі (загальна); графу заповнюють тільки на першому аркуші; графа 9 - скорочена назва технічного університету та шифр групи, наприклад, ІФНТУНГ ТМ-07-1; графа " Розроб." - заповнюється студентом; графа " Перев." - заповнюється керівником проекту; графа " Н. контр." - заповнюється нормоконтролером; графа " Затв." - заповнюється завідувачем кафедри; графа 10 - заповнюється на розсуд керівника проекту; графа 11 - прізвища осіб, які підписують документ; графа 12 - підписи названих осіб у графі 11; графа 13 - дата підпису документа. Решта граф основного напису на документах в навчальному процесі не заповнюються. Рисунок В. 2
В.З Основний надпис для креслень (схем) і текстових документів (наступні листи пояснювальної записки і специфікації)

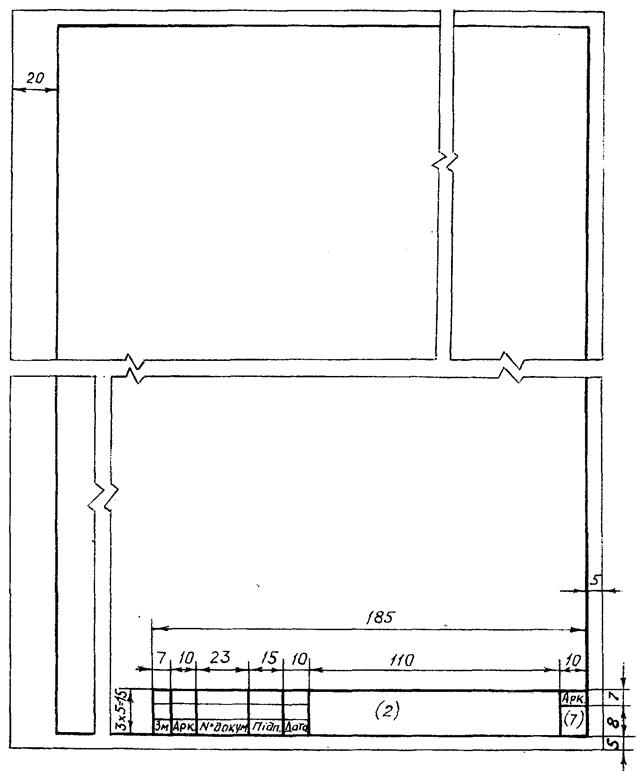

графа 2 — позначення документа графа 7 — порядковий номер аркуша Рисунок В.З
Додаток Г (обов'язковий) Форма обкладинки пояснювальної записки Г. 1 Приклад оформлення обкладинки ПЗ курсового проекту
![]() Примітка: Розміри для довідок Рисунок Г.1

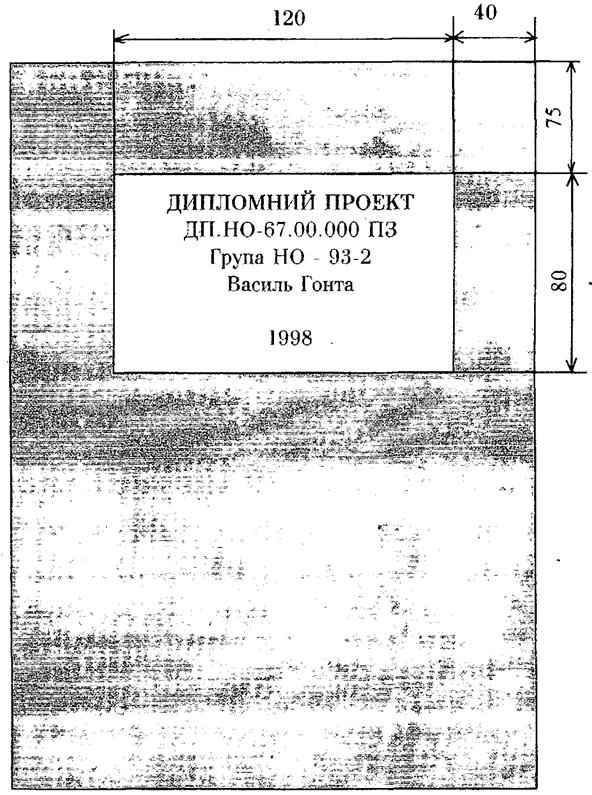

Г.2 Приклад оформлення обкладинки ПЗ дипломного проекту
![]() Примітка: Розміри для довідок Рисунок Г.2
Додаток Д (обов'язковий) Оформлення графічного матеріалу Д. 1 Приклад оформлення діаграм без шкали
Рисунок... - Залежність крутного моменту від частоти обертання вихідного вала двигуна Рисунок Д. 1
Д.2 Приклад оформлення діаграми з шкалою, в якій осями координат служать лінії координатної сітки, що обмежують поле діаграми
п - частота обертання колінчастого вала Ne - ефективна потужність Me - ефективний крутний момент ge - питомі ефективні витрати палива
Рисунок... - Зовнішня швидкісна характеристика дизеля Рисунок Д.2
Д. 3 Приклад оформления діаграми за даними вимірювань або розрахунку з позначеннями одиниць вимірювання величин на лініях координатної сітки в кінці шкали
о - монооксид вуглецю СО D - вуглеводні СН х - окисли азоту N0
Рисунок... - Вміст токсичних речовин у вихлопних газах карбюраторного двигуна залежно від коефіцієнта надлишку повітря a Рисунок Д.З
Додаток Е (обов'язковий) Умовні графічні позначення в схемах алгоритмів Таблиця Е.1 – Умовні графічні позначення в схемах алгоритмів
Розмір а повинен вибиратися із ряду 10, 15, 20 мм. Допускається збільшувати розмір а на число кратне 5. Розмір b дорівнює 1, 5а.
Додаток Ж (обов'язковий) Грецький алфавіт
A B G D E Z H Q I K L M 1 2 3 4 5 6 7 8 9 10 11 12
N X O P R S T U F C Y W 13 14 15 16 17 18 19 20 21 22 23 24
a b g d e x h q i k l m 1 2 3 4 5 6 7 8 9 10 11 12
n x o p r s t u j c y w 13 14 15 16 17 18 19 20 21 22 23 24
1 - альфа 2 - бета 3 - гама 4 - дельта 5 - епсілон 6 - дзета 7 - ета 8 - тета 9 - йота 10 - капа 11 - лямбда 12 - мю 13 - ню 14 - ксі 15 - омікрон 16 - пі 17 - ро 18 - сигма 19 - тау 20 - іпсілон 21 - фі 22 - хі 23 - псі 24 - омега
Рисунок Ж. 1
|
