ЛЕКЦІЯ №1.13

Безштангові занурені електропривідні відцентрові насосні установки (УЕВН)

Безштангові занурені електропривідні відцентрові насосні установки (УЕВН). Склад обладнання й виконувані ним функції. Експлуатаційні параметри УЕВН, раціональне використання діаметральних розмірів свердловин та відцентрових заглибних насосів. Умови експлуатації УЕВН. Вплив вільного газу на роботу насоса. Швидкозношувані вузли і деталі обладнання установок на базі УЕВН.

Теоретичні основи вибору установки електропривідного зануреного відцентрового насоса для заданих умов експлуатації. Установки електровідцентрових занурених насосів на кабель-канаті

План

1.13.1 Безштангові занурені електропривідні відцентрові насосні установки (УЕВН)

Склад обладнання УЕВН й виконувані ним функції

Експлуатаційні параметри УЕВН, раціональне використання діаметральних розмірів свердловин та відцентрових заглибних насосів

Умови експлуатації УЕВН. Вплив вільного газу на роботу насоса

Швидкозношувані вузли і деталі обладнання установок УЕВН

Теоретичні основи вибору установки електропривідного зануреного відцентрового насоса для заданих умов експлуатації

Установки електровідцентрових занурених насосів на кабель-канаті

Список використаної літератури

1) Молчанов Г.В., Молчанов А.Г. Машины и оборудование для добычи нефти и газа: Учебник для вузов. – М.: Недра, 1984. – 464 с.

2) Справочник по нефтепромысловому оборудованию/ Под ред. Е.Н.Бухаленко. – М.: Недра, 1990. – 550 с.

3) Абдулин Ф.С. Добыча нефти и газа: Учебное пособие для рабочих. – М., Недра, 1983. – С. 256.

4) Айзенштейн М.Д. Центробежные насосы для нефтяной промышленности. – М.: Гостоптехиздат, 1957.

5) Погружные центробежные электронасосы для добычи нефти (расчет и конструкция)/ А.А. Богданов – М.: Изд-во " Недра", 1968 – С. 272.

6) Справочник по добыче нефти / В.В. Андреев, К.Р. Уразков, В.У. Далимов и др.; Под. ред. К.Р. Уразкова. – М.: ООО " Недра-Бизнесцентр", 2000. – 374.: ил.

1.13.1 Безштангові занурені електропривідні відцентрові насосні установки (УЕВН)

Для відбору зі свердловин значних об’ємів рідини (до 750-800 м³/добу) використовують лопатеві насоси із робочими колесами відцентрового типу, котрі забезпечують значний напір (до 2000 м) при заданих подачах рідини й габаритах насоса.

Такі насоси не вимагають проміжних передач для зменшення частоти обертання вала порівняно з частотою обертання привідного двигуна, у них відсутні періодично працюючі всмоктувальні і нагнітальні клапани, немає пар тертя, деталі яких рухаються зворотно-поступально. Такі насоси не вимагають також використання, як у свердловинних штангових насосних установках, проміжного елемента – колони насосних штанг. З урахуванням цього їх ефективність є досить високою. Тому занурені відцентрові насоси знаходять усе більше застосування при експлуатації високодебітних обводнених (до 99 % води) і похилих свердловин. Заглибний відцентровий насос разом із приводом та іншим обладнанням називається установкою зануреного електропривідного відцентрового насоса, скорочено – УЕВН.

Масове застосування цього способу експлуатації стало можливим у результаті виконання великого комплексу науково-дослідних, дослідно-конструкторських робіт і організації серійного виробництва й упровадження високоефективних установок. Структурна схема установок заглибного електричного відцентрового насоса наведена на рис. 1.13.1

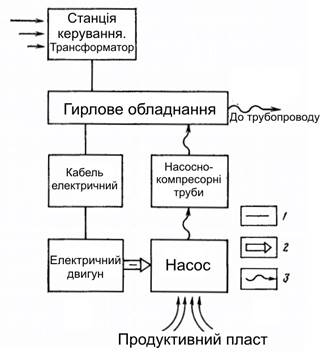

Рисунок 1.13.1 – Структурна схема установки УЕВН:

1 – передача електроенергії; 2 – передача механічної енергії; 3 – плин рідини

На відміну від розглянутих раніше в установці заглибного відцентрового електронасоса первинний двигун розташовується у свердловині в безпосередній близькості до багатоступінчастого відцентрового насоса, точніше – під ним. Це дозволяє зменшити довжину механічної трансмісії і передавати насосу значні потужності (до 125-150 кВт), тобто збільшити видобувні можливості цього виду устаткування.

Електродвигун і насос об'єднані в один агрегат, який підвішений до колони насосно-компресорних труб, закріплених у верхній частині на усті свердловини. Вздовж колони НКТ прокладено кабель, яким електроенергія підводиться до двигуна.

Нафта потрапляє до насосного блока після відокремлення газової фази. Далі вона рухається напірними секціями до колони НКТ.

Колоною НКТ нафта рухається до гирлового обладнання.
