Задача № 6. Для узла №1 (рис. 6.1) с номинальными размерами поверхностей деталей: А1 = 100 мм; А2 = 3 мм; А3 = 90 мм; А4 = 6 мм и размером исходного звена DА = А0 =







Для узла №1 (рис. 6.1) с номинальными размерами поверхностей деталей: А1 = 100 мм; А2 = 3 мм; А3 = 90 мм; А4 = 6 мм и размером исходного звена = А0 = строим схему размерной цепи (рис. 6.2).

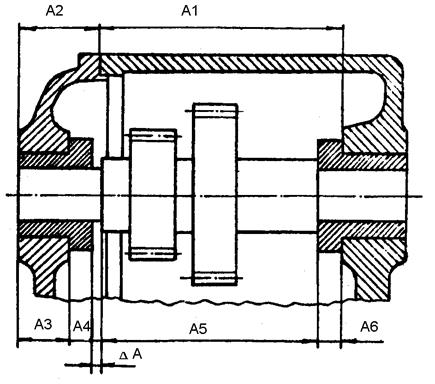

Рисунок 6.1 – Эскиз сборочного чертежа

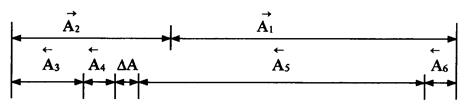

Рисунок 6.2 – Схема размерной цепи



Определяем увеличивающие и уменьшающие звенья размерной цепи:

А 2 и А 1- увеличивающие звенья; А 3, А 4, А 5, А 6 - уменьшающие звенья.

Проверим правильность построения размерной цепи



А0 = S А iув - S А jум = А1 – (А2 + А3 + А4);

А0 = 100 – (3 + 90 + 6) = 100 – 99 = 1 мм.



По заданному допуску исходного звена определяем допуски и предельные отклонения составляющих размеров методом решения на максимум и минимум, пользуясь способом одного квалитета.

Допуск замыкающего звена



ТА0 = ЕS - EI = (- 0, 100) – (– 0, 600) = 0, 5 мм = 500 мкм,



и равен



= ТА1 + ТА2 + ТА3 + ТА4,



где n - количество увеличивающих звеньев;

p - количество уменьшающих звеньев.

Допуск любого размера (звена) равен



Т = ,



где а - количество единиц допуска;

i - единица допуска.

Поэтому

ТА0 = .





Так как задача решается методом одного квалитета, и величина a зависит только от номера квалитета, следовательно



а 1 = а 2 = а 3 = а 4 = аm.



Тогда



ТА0 = am (i1 + i2 + i3 + i4).



Откуда находим значение аm для определения номера квалитета



.



Рассчитываем единицы допуска для каждого звена и результаты вычислений сводим в таблицу 6.1.



Таблица 6.1 - Единицы допусков для составляющих звеньев

А 1 = 100мм А 2 = 3мм А 3 = 90мм А 4 = 6мм   А 6 = 5мм
i 1= 2, 17 мкм i 2 =1, 56 мкм i 3 = 1, 31 мкм i 4 = 0, 73 мкм i 5 = 2, 17 мкм i 6 = 0, 73 мкм



Рассчитаем количество единиц допуска



.



В соответствии с найденным значением аm принимаем ближайшее стандартное значение a = 100, которое соответствует квалитету IT 11. Назначаем допуски составляющих звеньев размерной цепи по IT 11.

Сумма допусков составляющих звеньев


STАj = 220 + 60 + 84 + 220 + 75 = 575 мкм.



Так как ТDА ¹ S ТAj, принимаем специальное звено А3, допуск которого будет нестандартным.

Рассчитываем нестандартный допуск специального звена



ТА5 = ТА0 = 500 – (220+60+75) = 145 мкм.



Для определения предельных отклонений звеньев классифицируем их на охватывающие и охватываемые: А1 условно относим к отверстиям и назначаем допуски как для основных отверстий; А2, А4, условно относим к валам и назначаем допуски как для основных валов.

Рассчитываем нижнее предельное отклонение специального звена



ЕIA5 = ESAj увЕS A0 ЕIAj ум =

=220 + 100 – 200 – (– 60 – 75) = +445 мкм.



Рассчитываем верхнее предельное отклонение специального звена



ЕSA5 = TA5 + EIA5 = 145 + 455 = + 600 мкм.



Результаты расчетов сводим в таблицу 6.2.





Таблица 6.2 – Допуски и предельные отклонения звеньев

Номер звена Номинальный размер, мм Поле допуска Допуск, мкм Предельные отклонения, мкм
Стандартный Принятый ЕS EI
A1   Н10     +140
A2   Н10     +100
A3   h10       –84
A4   h10       –48






Проверяем правильность расчета, определяя нижнее предельное отклонение замыкающего звена



ЕIA0 = EIAj ув ЕSAj ум = 0 + 0 – 600 = – 600 мкм.

Задача решена правильно.









СПИСОК ЛИТЕРАТУРЫ



1. Якушев А.И., Воронцов Л.Н., Федотов Н.М. Взаимозаменяемость, стандартизация и технические измерения. Учебник для вузов. - М.: Машиностроение, 1986. - 343 с.

2. Допуски и посадки. Справочник. В 2-х ч./ Под ред. В.Д. Мягкова. - 6-е изд., перераб. и доп.- Л.: Машиностроение, Ленингр. отд., 1982. Ч. 1.- 436 с.

3. Допуски посадки. Справочник. В 2-х ч./ Под ред. В.Д. Мягкова. - 6-е изд., перераб. и доп.-Л.: Машиностроение, Ленингр. отд., 1983.- Ч. 2.- 448 с.

4. Справочник контролера машиностроительного завода. Допуски, посадки, линейные измерения. / Под ред. А.И. Якушева. -3-е изд., перераб. и доп.- М.: Машиностроение, 1980.- 527 с.

5. ГОСТ 520-2002 Подшипники качения. Общие технические условия.

6. ГОСТ 1139-80 Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски.

7. ГОСТ 1643-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски.

8. ГОСТ 2015-84. Калибры гладкие нерегулируемые. Технические требования.

9. ГОСТ 24853-81 Калибры гладкие для размеров до 500 мм. Допуски.

10. ГОСТ 25346-89 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений.
