Принцип работы индукционного электросчетчика.
· 1 — токовая или последовательная обмотка (катушка) · 2 — параллельная катушка (обмотка) или катушка напряжения · 3 — счетный механизм в виде червячной передачи · 4 — постоянный магнит для создания торможения и плавности хода диска · 5 — алюминиевый диск · Фi — магнитный поток, который создается током нагрузки · Фu — магнитный поток, который создается током в катушке напряжения Электросчетчик состоит из 2 катушек (обмоток): катушка напряжения и токовая катушка, электромагниты которых расположены под углом 90° относительно друг друга в пространстве. В зазоре между этими электромагнитами находится алюминиевый диск, который с нижней и верхней стороны крепится на подшипниках и подпятниках. На оси диска установлен червяк, который через зубчатые колеса передает вращение счетному механизму (барабану). Токовая катушка включается в цепь последовательно и состоит из небольшого количества витков. Наматывается такая катушка толстым проводом, соответственно, прямому номинальному току электросчетчика. Катушка напряжения включается в цепь параллельно и состоит из большого количества витков. Наматывается тонким проводом с диаметром примерно от 0, 06 -до 0, 12 (мм). При подачи переменного напряжения на катушку напряжения и при протекании через токовую катушку тока нагрузки, в зазоре наводятся переменные магнитные потоки Фi и Фu, которые наводят в алюминиевом диске вихревые токи. При взаимодействии этих потоков и вихревых токов в диске, возникает вращающий момент — диск начинает вращаться. Количество оборотов алюминиевого диска за определенное время — это и будет потребляемая электроэнергия. При увеличении тока нагрузки (например, мы включили в сеть дополнительную нагрузку) в токовой катушке будет возникать больший вращающий момент и диск будет вращаться быстрее. Для учета электроэнергии в трехфазных сетях переменного тока используют трехфазные индукционные электросчетчики, принцип работы которых аналогичен однофазным.

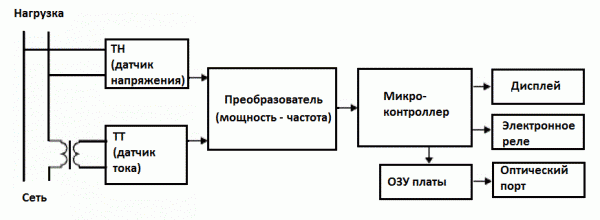

Принцип работы электронного электросчетчика. На смену индукционным электросчетчикам пришли электронные электросчетчики, например ЦЭ6803В, СЕ 102, СОЭ-55 и другие. В электронном электросчетчике преобразователь преобразует входные аналоговые сигналы с датчиков тока и напряжения в цифровой импульсный код. Этот код подается на микроконтроллер, где расшифровывается и рассчитывается, а далее выдает количество потребляемой электроэнергии на дисплей электросчетчика. Материалы для подключения внешних соединений. Измерительные цепи; - от трансформаторов тока, до испытательных клеммных колодок счетчиков выполняются проводом марки ПВ1 1 х 2, 5 мм.кв., - от шин напряжения до испытательных клеммных колодок счетчиков выполняются проводом марки ПВ1 1 х 2, 5 мм.кв., Измерительные цепи прокладываются по существующим кабельным конструкциям в соответствии планом расположения оборудования и кабельным журналом, см. рабочую документацию. В качестве среды передачи данных от счетчиков до коммуникационного оборудования применяется кабель промышленного интерфейса RS-485 КИПЭВ 2x2x0, 6, волновое сопротивление которого составляет 120 Ом, погонная емкость 42 пФ/м. Цепи питания каналообразующего оборудования и дополнительных блоков питания прокладываются по существующим кабельным конструкциям негорючим кабелем марки ВВГнг 3x1, 5 мм.кв. Размещение технических средств. Измерительные трансформаторы тока размещаются на водах РУ-ОА кВ, ТП—61; Счетчики электроэнергии и, размещаются на панелях вводных ячеек РУ 0, 4 кВ ТП-61; Коммуникационное оборудование смонтировано в шкафу категории IP 55, установленного на стене помещения РУ 0, 4 кВ ТП-61. Обоснование выбора технических средств измерительных каналов
|
