Двухфазное короткое замыкание. Граничные условия.

Рассмотрим двухфазное короткое замыкание между двумя фазными про-

водниками с точки зрения теории симметричных составляющих

(рис. 11.27).

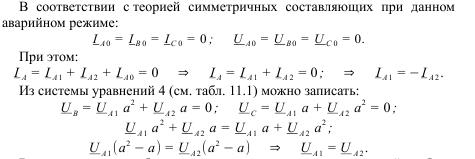

Граничные условия для токов и напряжений в рассматриваемой точке

сети:

Из первого уравнения системы уравнений 7 (табл. 11.1) получаем выражение тока прямой последовательности:

Билет№9

1. Раскройте содержание следующих терминов: Защита линий. Высокочастотные защиты.

2. Раскройте содержание следующих терминов: Защита сборных шин. Дифференциальная защита шин (ДЗШ). Мероприятия по снижения тока небаланса ДЗШ.

3. Раскройте содержание следующих терминов: Системный оператор, Диспетчерский центр, Центр управления сетями.

4. Рассмотрите составление схемы замещения обратной последовательности

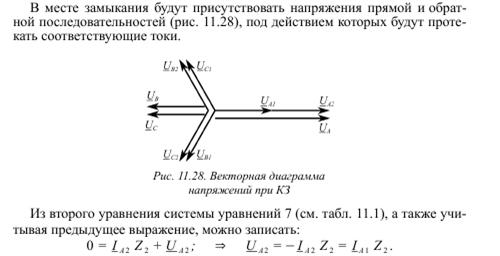

5. Раскройте содержание следующих терминов: Векторная диаграмма напряжений в месте двухфазного короткого замыкания
