Розглянемо проектування трапецією

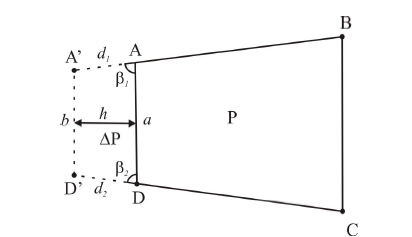

Рис. 4.1Проектування ділянки трапецією(“дорізання”) При проектуванні трапецією розрахунками забезпечується паралельність сторін ділянки, тому у більшості випадків рекомендується виконувати проектування саме цим методом. Особливим випадком є проектування земельної ділянки в межах земельних масивів трикутної форми для створення зручностей при використанні земель. Довжини сторін земельного масиву і їх напрями знаходять шляхом розв’язування обернених геодезичних задач. Довжини ліній визначають за однією із формул: А напрям лінії із співвідношення: Значення дирекційного кута визначається за румбом залежно від знаків різниць координат. Формули для виконання розрахунків елементів трапеції:
Р=25920, 5 м; Р пр. =Р+∆ Р = м Де, b – вирахувана основа трапеції a– дана основа трапеції, a=d1-2 h – вирахувана висота трапеції
Таблиця 4.2 - Розрахунок оберненої геодезичної задачі
α =α 3-2-α 2-1=42⁰ 55´ 56´ ´ β =α 1-2 -α 11-1=87⁰ 51´ 23´ ´ Знаходимо основи трапеції
Знайдемо координати точок: X1’=X1+d1-1’cosα 3-2=6066900, 71м Y1’=Y1+d1-1’sinα 3-2=4312190, 55м X2’=X2+d2-2’cosα 11-1=6066891, 75м Y2’=Y2+d2-2 ’sinα 11-1=4312381, 47м Нова площа запроектованої ділянки буде визначатись за аналітичним способом в таблиці 4.3 Таблиця 4.3 - Виконати контрольний розрахунок площі ділянки з врахуванням зміни меж
Висновок: Отже, виконавши контрольний розрахунок площ земельних ділянок видно, що обраховані контрольна площа збігається із запроектованою площею.
4.2.Запроектувати збільшення площі початкової ділянки на 5 %, передбачивши її “урізання” трикутником.
Проектування трикутником, коли ділянка або її частина проектується у вигляді трикутників, при цьому проектна лінія проходить через задану точку.Проектування земельної ділянки трикутником. △ Р=25920, 5*5%/100%=12960, 3 м
α =48°58`04``
|
