Порогові значення змінного та постійного струму

Таблиця 3.5

Струм (змінний та постійний) більше 5 А викликає миттєву зупинку серця, минаючи стан фібриляції.

Таким чином, чим більший струм проходить через тіло людини, тим більшою є небезпека ураження. Однак необхідно зазначити, що це твердження не є безумовним, оскільки небезпека ураження залежить також і від інших чинників, наприклад від індивідуальних особливостей людини.

Значення прикладеної напруги U_n впливає на наслідки ураження, оскільки згідно закону Ома визначає силу струму /_л, що проходить через тіло людини, та його опір R_л:

І_л=U_n/R_л (3.6)

Чим вище значення напруги, тим більша небезпека ураження електричним струмом. Умовно безпечною для життя людини прийнято вважати напругу, що не перевищує 42 В (в Україні така стандартна напруга становить 36 та 12 В), при якій не повинен статися пробій шкіри людини, що призводить до різкого зменшення загального опору її тіла.

Електричний опір тіла людини залежить, в основному, від стану шкіри та центральної нервової системи. Загальний електричний опір тіла людини можна представити як суму двох опорів шкіри та опору внутрішніх тканин тіла (рис. 3.8, б). Найбільший опір проходженню струму чинить шкіра, особливо її зовнішній ороговілий шар (епідерміс), товщина якого становить близько 0, 2 mm. Опір внутрішніх тканин тіла незначний і становить 300—500 Ом. В цьому можна переконатися, коли до язика прикласти контакти батарейки, при цьому відчувається легке пощіпування. Коли ці ж контакти прикласти до шкіри тіла, то відчутних подразнень не виникає, оскільки опір сухої шкіри (епідермісу) значно більший.

Рис. 3.8. Умовні схеми опору тіла людини:

a— загальна схема: 1 — електроди; 2— зовнішній шар шкіри; 3— внутрішній

шар шкіри; 4— внутрішні тканини тіла; б — електрична схема: R_ш— активний

опір шкіри; С_ш— ємнісний опір шкіри; R_в— опір внутрішніх тканин тіла

Загальний опір тіла людини змінюється в широких межах — від 1 до 100 кОм, а іноді й більше. Для розрахунків опір тіла людини умовно приймають рівним R_л=I кОм. При зволоженні, забрудненні та пошкодженні шкіри (потовиділення, порізи, подряпини тощо), збільшенні прикладеної напруги (рис. 3.9), площі контакту, частоти струму (рис. 3.10) та часу його дії опір тіла людини зменшується до певного мінімального значення (0, 5—0, 7 кОм).

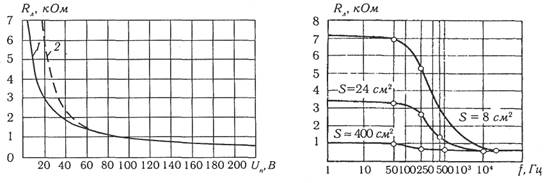

Рис. 3.9. Залежність опору тіла людини Рис. 3.10. Залежність опору тіла

R_л від прикладеної напруги U_n: людини R _л на шляху струму

1 — змінний струм 50 Гц; «рука—рука» від частоти струму f

2 — постійний струм. та площі контакту S.

Опір тіла людини зменшується також при захворюваннях шкіри, центральної нервової та серцевосудинної систем, проявах алергічної реакції тощо. Тому нормативні акти про охорону праці передбачають обов'язкові попередній та періодичні медичні огляди працівників (кандидатів у працівники) для встановлення їх придатності щодо обслуговування діючих електроустановок за станом здоров'я.

Вид та частота струму, що проходить через тіло людини, також впливають на наслідки ураження. Постійний струм приблизно в 4—5 разів безпечніший за змінний, що підтверджують дані табл. 3.5. Це пов'язано з тим, що постійний струм у порівнянні зі змінним промислової частоти такого ж значення викликає більш слабші скорочення м'язів та менш неприємні відчуття. Його дія, в основному, теплова. Однак, слід зауважити, що вищезазначене стосовно порівняльної небезпеки постійного та змінного струму є справедливим лише для напруги до 500 В. При більш високих напругах постійний струм стає небезпечнішим ніж змінний.

Частота змінного струму також відіграє важливе значення стосовно питань електробезпеки. Так найбільш небезпечним вважається змінний струм частотою 20—100 Гц (рис. 3.11). При частоті меншій ніж 20 або більшій за 100 Гц небезпека ураження струмом помітно зменшується. Струм частотою понад 500 кГц не може смертельно уразити людину, однак дуже часто викликає опіки.

Тривалість дії струму на організм людини істотно впливає на наслідки ура­ження: чим більший час проходження струму, тим швидше виснажуються захисні сили організму, при цьому опір тіла людини різко знижується і важкість наслідків зростає. Наприклад, для змінного струму частотою 50 Гц гранично допустимий струм при тривалості дії 0, 1 с становить 500 мА, а при дії протягом 1 c — вже 50 мА (табл. 3.8).

Шлях проходження струму через тіло людини є важливим чинником. Небезпека ураження особливо велика тоді, коли на шляху струму знаходяться життєво важливі органи — серце, легені, головний мозок. Існує багато можливих шляхів проходження струму через тіло людини (петель струму), найбільш поширені серед них наведені на рис. 3.12, а їх характеристики в табл. 3.6.

Таблиця 3.6

Характеристика найбільш поширених шляхів проходження струму

через тіло людини

Індивідуальні особливості людини значною мірою впливають на наслідки ураження електричним струмом. Струм, ледь відчутний для одних людей може бути невідпускаючим для інших. Для жінок порогові значення струму приблизно в півтора рази є нижчими, ніж для мужчин. Ступінь впливу струму істотно залежить від стану нервової системи та всього організму в цілому. Так, у стані нервового збудження, депресії, сп'яніння, захворювання (особливо при захворюваннях шкіри, серцево-судинної та центральної нервової систем) люди значно чутливіші до дії на них струму. Важливе значення має також уважність та психічна готовність людини до можливої небезпеки ураження струмом. В переважній більшості випадків несподіваний електричний удар призводить до важчих наслідків, ніж при усвідомленні людиною існуючої небезпеки ураження.

Умови навколишнього середовища можуть підвищувати небезпеку ураження людини електричним струмом. Так у приміщеннях з високою температурою та відносною вологістю повітря наслідки ураження можуть бути важчими, оскільки значне потовиділення для підтримання теплобалансу між організмом та навколишнім середовищем, призводить до зменшення опору тіла людини.
