Координати альфа, бетта, та FB перетворення в аналізі асинхронних машин з симетричним ротором.
Проведемо лінійні перетворення рівнянь узагальненої електричної машини для позбавлення залежності індукцій і взаємоіндукцій обмоток двигуна від кута повороту ротора, можливості оперувати не синусоїдних змінних, а їх амплітудами. При цьому відбувається заміна дійсних змінних новими змінними при умові збереження адекватності математичного опису досліджуваної машини. Цією умовою є незалежність потужності при перетворенні рівнянь. Розглянемо перетворення, що дозволять перейти від реальних змінних, обумовлених системою координат жорстко пов’язаних зі статором (α, β) і ротором (d, q), до розрахункових змінних, що відповідатимуть системі кооринат u, v, що обертаються в просторі з довільною швидкістю ω k. В загальному випадку кожну реальну змінну – напругу, струм, потокозчеплення зобразимо в виді вектора Графічна побудова, що відповідає статору і ротору виконана окремо, причому

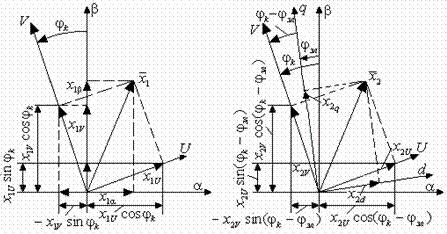

а) б) Рис. 7.1. Перетворення змінних статорної обмотки в системах координат (
|
