Ж – элементы оборудования для погружения свай с подмывом

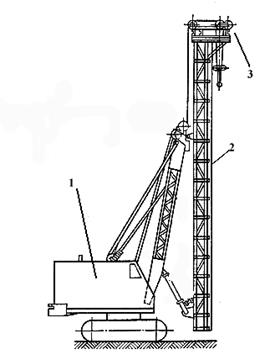

Из динамических способов погружения свай можно выделить ударный метод (забивка) и вибропогружение. Забивка осуществляется молотами – это устройства по принципу привода разделяющиеся на механические, паровоздушные и дизельные молоты. В любом случае сваебойный агрегат включает три обязательных элемента (рис. 6.3): - шасси, на котором передвигается агрегат, это может быть трактор, экскаватор, самоходный кран, в том числе - автомобильный; - устройство для установки сваи в вертикальное положение и сохранения его во время забивки - это так называемый копер; - и собственно молот. Забивка заключается в установке сваи на место и закрепление ее, погружении сваи в грунт ударами молота, передвижении и установки копра на новом месте. Установка сваи заключается в подтягивании сваи к копру и ее подъеме, расположении на размеченном месте, закрепление в стреле копра. Сваи подают к месту забивки и располагают на близком расстоянии от копра, чтобы их можно было подтянуть тросами, проходящими через блоки на копре к двухбарабанной лебедке. Забиваемую сваю надо закрепить так, чтобы она стояла вертикально или с проектным уклоном. Свая не должна отходить от стрелы копра, но в то же время свободно скользить вдоль нее по мере погружения в грунт. В примитивном случае сваю притягивают к стреле копра петлей из пенькового каната. В лучшем случае для направления свай во время забивки применяют специальные приспособления в виде ползунков, скользящих между стоек копра и соединенных со сваей болтами и хомутами. Первые удары по свае молотами рекомендуется делать при небольшом подъеме молота, чтобы легкой осадкой сваи в грунт дать ей правильное направление. Забивают сваи-стойки до проектной отметки – до уровня оголовков свай, а сваи висячие – до так называемого проектного (контрольного) “отказа” – наименьшую, разрешенную величину погружения сваи за 10 ударов (“залог”), разрешенную проектом. Механический молот – это металлическая отливка весом 0, 1-3, 0 т с захватным устройством и лебедкой, – устройство дешевое, простое, долговечное, но малопроизводительное. Рис. 6.3. Сваебойный агрегат:
|
