Опишыте, каким способом и с использованием, каких технических средств устраивают кровли из руберойда с наплавленной в заводских условиях мастикой.
Рулонные кровли разделяют на два вида: устраиваемые из рулонных материалов, для приклейки которых к основанию применяют заранее приготовленные горячие и холодные битумные мастики; кровли, устраиваемые из рулонных материалов с наплавленным в заводских условиях слоем битумной мастики. Способ устройства кровель из рулонных материалов, приклеиваемых к основанию на битумных мастиках, называют мастичным, из наплавленных рулонных материалов — без мастичным. Технологический цикл устройства рулонной кровли мастичным способом включает в себя следующие операции: подготовку основания кровли; очистку рулонных материалов от защитной минеральной посыпки и их перемотку для устранения деформаций; подъем доставленных на объект материалов для устройства кровли на основание крыши; устройство гидроизоляционного кровельного ковра. При механизированном способе производства работ готовый двух-, трех- или четырехслойный гидроизоляционный ковер наклеивается на подготовленное основание кровли с помощью горячих и холодных битумных мастик. При устройстве гидроизоляционного кровельного ковра мастичным способом наиболее трудоемкими операциями являются приготовление, транспортирование на объект, подача на кровлю и нанесение битумных мастик на основание, при выполнении которых используется довольно большая номенклатура машин, оборудования и приспособлений. При этом способе устройства кровли довольно высока доля ручного труда, сложен контроль за толщиной наносимого на основание кровли слоя битумной мастики при укладке гидроизоляционного ковра, что приводит к снижению качества работ и перерасходу клеящих материалов. Поэтому все большее применение при устройстве гидроизоляционного кровельного ковра получают наплавляемые рулонные материалы, на поверхность которых в период изготовления в заводских условиях нанесен с обеих сторон утолщенный слой (0, 6...4 мм в зависимости от марки) битумной мастики. Применение наплавляемых кровельных рулонных материалов, производство которых непрерывно растет, позволяет значительно упростить технологию и продолжительность устройства кровельного гидроизоляционного ковра, исключить необходимость приготовления на объектах клеящих материалов, в 2...2, 5 раза снизить затраты ручного труда и себестоимость кровельных работ, уменьшить расход битумных материалов, сократить до 2...3 единиц номенклатуру кровельных машин и автоматизировать их работу, обеспечить высокое качество кровли, повысить культуру производства кровельных работ и производительность труда, улучшить условия труда рабочих. Непосредственно перед наклейкой гидроизоляционного ковра производят удаление с поверхности основания кровли наледи, инея, слоя снега и сушку основания с помощью специальных передвижных машин, осуществляющих тепловую обработку поверхности. Одна из таких машин показана на рис. 7.37. Машина предназначена для выполнения небольших объемов работ на плоских и наклонных крышах при температуре окружающего воздуха не ниже — 20 °С я состоит из рамы 4 с рукоятками и колесами 5, бачка^? вместимостью 30 л для дизельного топлива, форсунки /, топливо провода 2 с краном и кожуха-отражателя 6. Топливо к форсунке для распыления подается из бачка по топливо проводу под действием сжатого воздуха, нагнетаемого в топливный бак насосом. Подача топлива осуществляется с помощью крана. Зажигание топлива осуществляется после открывания крана. Сушка основания кровли, а также удаление с ее поверхности наледи, инея и тонкого слоя снега происходят под воздействием на них открытого пламени и потока горячих газов. При работе машина постепенно перемещается вперед по мере высыхания кровли. Производительность машины при сушке основания 25...30 м2/ч, при удалении наледи толщиной 1... 1, 5 мм — 50 м2/ч, расход топлива 10...12 л/ч.

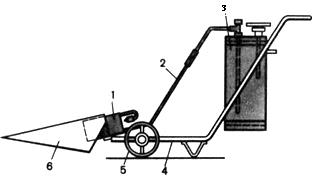

Рис. 7.37. Машина для сушки кровли и удаления наледи
Перед укладкой и наклейкой на поверхность основания осуществляют очистку рулонных кровельных материалов от защитной минеральной посыпки (при наклейке материала на основание на горячих мастиках), предохраняющей полотнища от склеивания при сворачивании в рулон, а также перемотку рулонных материалов для выравнивания и вытяжки полотен материала.
Машины для устройства кровли из наплавляемых рулонных материалов. Технология устройства гидроизоляционного кровельного ковра из наплавляемого рулонного материала заключается в доведении его покровного мастичного слоя до клеящего состояния с одновременной раскаткой и последующей прокаткой укладываемой рулонной ленты материала. Различают два способа наклейки наплавляемых рулонных материалов — огневой (горячий), при котором покровный битуминозный слой материала доводят до клеящего состояния путем разогрева (под плавления) до температуры 160... 180 °С пламенем горелок; без огневой (холодный), при котором покровный битуминозный слой материала доводят до клеящего состояния путем воздействия на него специальных растворителей-пластификаторов (Уайт-спирита, керосина и др.). При безо гневом способе для получения качественного кровельного покрытия требуется нанесение на контактирующие поверхности рубероида и основания кровли растворителя-пластификатора из расчета 45...60 г/м2 с последующим прикатыванием рулонного материала.
Для механизации процесса устройства гидроизоляционного ковра из наплавляемых материалов без огневым способом на плоских крышах применяют передвижные машины и комплексно-механизированные установки (кровельные комплексы). Рис. 7.38. Принципиальная схема кровельной установки для укладки и наклейки наплавленного рубероида без огневым способом
Кровельный комплекс применяется при производстве кровельных работ больших объемов при температуре окружающего воздуха от 5 до 45 °С. В комплекс входят: кровельная установка (рис. 7.38) для нанесения растворителя на склеиваемые поверхности; приспособление для питания из расходной емкости (бочки) растворителем кровельной установки в процессе устройства кровельного ковра и удочки при устройстве мест примыкания; каток для прокатки кровельного материала при устройстве мест примыкания и водоотводов; удочка для нанесения растворителя вручную на склеиваемые поверхности в начале процесса наклейки рубероида и в местах примыкания; тележка грузоподъемностью 250 кг для подвоза к месту производства работ рулонного материала и бочек с растворителем; поддон для установки бочек с растворителем с целью сохранности кровельного ковра; устройство для раскатки и прикатки рулонных материалов; кровельные ножницы для раскроя рулонного материала толщиной до 4 мм.
Установка передвигается оператором вручную на колесах 9 и 11. На раме установки смонтированы ролик-толкатель 12 для раскатки рулонного материала 1, заполняемый растворителем дозатор 6, поролоновые смачивающие валики 2 и 3 и трубопроводы 4 и 5 для подачи к валикам растворителя из дозатора. При движении машины вперед валик 2 наносит равномерный слой растворителя на основание кровли, валик 3 — на поверхность раскатываемого рулонного материала. Переднее колесо 11 машины кинематический связано передачей 10 с дозатором б, что обеспечивает одновременность подачи растворителя к обоим поролоновым валикам, равномерность их насыщения в пределах 0, 27...0, 32 г/см3 и равномерность нанесения растворителя на склеиваемые поверхности. Для нанесения растворителя вручную на склеиваемые поверхности в начале процесса наклейки рубероида и в местах примыкания служит удочка 7 с резиновым рукавом 8. Производительность установки 150 м2/ч, масса 75 кг.
Холодный способ устройства рулонной кровли характеризуется простотой технологии и механизации, а также пожаробезопасностью. При этом способе долговечность кровли на 25...30% выше по сравнению с горячим (огневым) способом приклейки.
Рис. 7.39. Самоходная машина для наклейки наплавленного рубероида огневым способом: а — общий вид; б — принципиальная схема
Основной недостаток холодного способа — понижение скорости испарения растворителя из пластифицированного слоя при понижении температуры окружающего воздуха.
Машины для наклейки наплавляемых рулонных материалов огневым способом — передвижные (самоходные и передвигаемые оператором вручную), работающие, как правило, на сжиженном газе (пропан бутане).
Самоходная кровельная машина (рис. 7.39) применяется при больших объемах кровельных работ при уклоне кровли не более 5° и осуществляет раскатку рулонного материала, расплавление горелками покровного слоя мастики и прикатку материала к поверхности основания кровли. На четырехколесном самоходном шасси 1 с обрезиненными колесами/3 и 4 смонтированы блок горелок 7 с газопроводом 8, рулон укладчик с прикатывающими катками 5, электропривод механизма передвижения машины, приборная панель и пульт управления 9.
Машина комплектуется четырьмя газовыми баллонами вместимостью по 50 л, размещаемыми на двух тележках. Каждая тележка имеет ложементы для двух баллонов и защитный кожух. Баллоны соединяются с газопроводом машины гибкими шлангами. При передвижении машины горелочный блок с пятью горелками подправляет покровный слой мастики по всей ширине рулонного материала 6, раскатываемого рулон укладчиком по поверхности основания кровли.
Прокатка полотнища материала к основанию кровли обеспечивается прокаточными катками 5, каждый из которых установлен для подпружиненных плавающих опорах для обеспечения плотного прилегания к прикатываемому полотну. Газ воздушная смесь подается к блоку горелок по газопроводу 8. Газ (пропан-бутан) поступает в систему газопровода под давлением 0, 2...0, 3 МПа из газовых баллонов через редуктор. Подача газа регулируется муфтовым краном, расход контролируется ротаметром, отключение газа производится электромагнитным вентилем. Привод двух ведущих колес 3 шасси осуществляется от электродвигателя 2 через систему механических передач. Привод шасси обеспечивает рабочую скорость передвижения машины 200 м/ч. Машину обслуживают два оператора.
Управление машиной ведется с пульта управления. Для автоматизации управления машиной используют электронное устройство автоматического контроля и управления процессом разогрева кровельных рулонных материалов, принцип работы которого основан на автоматическом изменении частоты вращения приводного электродвигателя ходового механизма машины и, следовательно, скорости передвижения в зависимости от температуры нагрева горелками поверхностного слоя рулонного материала.
Изменяя эту скорость пропорционально изменению температуры поверхностного слоя материала, электронное устройство обеспечивает автоматическое поддержание заданной температуры разогрева в определенных технологических пределах.
Производительность машины 200 м2/ч, давление газа в блоке горелок 0, 2...0, 3 МПа, установленная мощность 1, 0 кВт.
Огневой способ устройства рулонной кровли не получил широкого распространения в связи с тем, что существующие средства его механизации сложны по конструкции и не вполне удобны для эксплуатации, а экономичность этого способа низка, так как рассеивание тепловой энергии достигает 60...70%. Применение открытого пламени для подплавления покровного слоя рубероида связано с повышенной пожарной опасностью, возможностью теплового облучения рабочих-кровельщиков, а также со снижением эксплуатационных качеств устраиваемых кровель в результате возгонки легко воспламеняемого битума из основы и смешивания его с массой покровного слоя и пережога материалов.
В настоящее время вместо рулонных кровель все чаще применяют более долговечные и менее трудоемкие без рулонные мастичные кровли, при устройстве которых в 2...2, 5 раза выше уровень механизации и значительно ниже стоимость укладки и ремонта. Кроме того, их можно устраивать механизированным способом на поверхности самых различных уклонов и конфигурации.
|
