Длина гладкого концевого участка
lk=4*t=52 мм Берём lk= 55 мм Общая длина барабана: Lб= 2* lН+ l0+2* lk≈ 1696 мм Высота оси барабана над основанием внешней опоры H=100 мм. Барабан отлит Барабан отлит из серого чугуна марки СЧ15-32 с пределом прочности σ в= 65кг/м2.
Толщина стенки барабана определяется из расчета на сжатие:
где [σ сж] – допускаемое напряжение сжатия для данной стали: где К – коэффициент запаса прочности; для крюковых кранов К=4, 25, σ в – предел прочности чугуна. [σ сж] = 65/4, 25=15, 3 МПа δ = 804/13/15, 3= 4, 1 мм По условиям технологии изготовления литых барабанов толщина их стенки должна быть не менее определённой по эмпирической зависимости и может быть определена по формуле: δ =0, 02D+(0, 6…10)мм= 0, 02*250 +1=6 мм, Принимаем толщину стенки δ = 6 мм. [1]
Максимальная статистическая мощность Nст.маx=G*v/η пр Где G≈ 32кН V=0, 2 м/c η пр=0.9 Nст.маx=32*0, 2/0, 9≈ 7, 11 кВт.

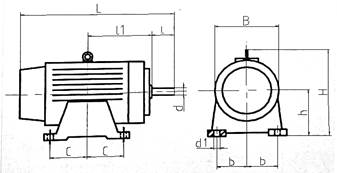

двигатель МТF 112-6, имеющий при ПВ=15% N=6.3 кВ, с частотой вращения 895 оборотов/мин. Максимальный момент Мдв.мах= 12.5 кг*м Относительная продолжительность включения ПВдв.=15% Диаметр конца вала dв.дв.= 35 мм. Момент инерции ротора jр.дв.=0.27 кг*м2 Масса двигателя mдв.= 88 кг. [2]
|
