Выбор редуктора
1) Расчётный эквивалентный момент на тихоходном валу Мрас. Экв. не должен превышать номинальный крутящий момент на тихоходном валу по паспорту редуктора: Mp.экв≤ Мр.ном. Mp.экв =Kд*Мр где Кд- коэффициент долговечности; Мр.экв.- Кд= КQ*Kt Где КQ –коэффициент переменности нагрузки Kt -коэффициент срока службы KQ=
KQ=0.653 Kt = Где Z0= 125*106 Zp=Zt*Ut Где Ut рекомендуется применять равным 5; Zt=60*nt*tмаш; Тмаш по режиму работы рассчитаем равным 15000 часов; nt- 31 оборот/мин. Zt=279* 105 Kt≈ 1.037 Kд=0.677

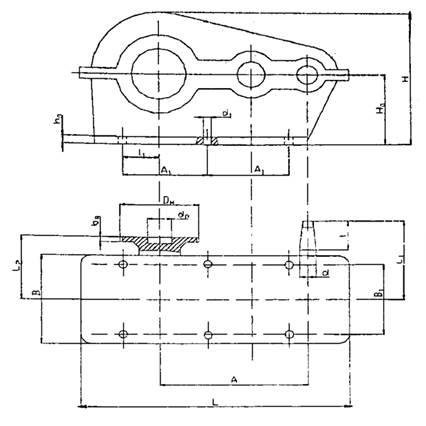

![]() Мр≈ 1255 Н∙ м. Мр.экв=1255Н∙ м*0.677=849.635 Н∙ м 2)передаточное число редуктора Up не должно отличаться от требуемого больше, чем на 15%: U≈ 28.87, значит Up c [28, 87; 33, 2] Исходя из этих условий выбираем редуктор типа Ц2У-200 с номинальным крутящим моментом Т=2000 Н*м; Передаточное число= 31.5; Суммарное межосевое расстояние аw.сум.= 325 мм Dбыстр.=30 мм Dтих.=70 мм Масса редуктора = 170 кг Номинальная радиальная нагрузка на тихоходный вал Мр.ном.=11200 Н*м. Скорость подъёма груза: Vпод.гр.=
|
