Центробежные насосы. Принцип действия, классификация.

В центробежных насосах всасывание и нагнетание жидкости происходит равномерно и непрерывно под действием центробежной силы, возникающей при вращении рабочего колеса с лопатками, заключенного в спиралеобразном корпусе. В результате воздействия рабочего колеса жидкость выходит из него с более высоким давлением и большей скоростью, чем при входе. Выходная скорость преобразуется в корпусе насоса в давление перед выходом жидкости из насоса. Преобразование скоростного напора в пьезометрический частично осуществляется в спиральном отводе, а главным образом в коническом напорном патрубке и в направляющих каналах.

Лопастные насосы бывают одноступенчатыми и многоступенча­тыми. Одноступенчатые насосы имеют одно рабочее колесо, много­ступенчатые — несколько последовательно соединенных рабочих ко­лес, закрепленных на одном валу.

На рис. изображена простейшая схемацентробежного насоса - одноступенчатый насос консольного типа. Рабочее колесо у этих насосов закреплено на конце (консоли) вала. Вал не проходит через область всасывания, что позволяет применить простейшую форму подвода в виде прямоосного конфузора.

Проточная часть насоса состоит из трех основных элементов — повода 1, рабочего колеса 2 и отвода 3. По подводу жидкость подается в рабочее колесо из подводящего трубопровода.

Назначением рабо­чего колеса является передача жидкости энергии от двигателя. Рабочее колесо центробежного насоса состоит из ведущего а и ведо­мого (обода) б дисков, между которыми находятся лопатки в, изогнутые, как правило, в сторону, противоположную направле­нию вращения колеса. Ведущим диском рабочее колесо крепится на валу. Жидкость движется через колесо из центральной его части к периферии. По отводу жидкость отводится от рабочего колеса к напорному патрубку или, в многоступенчатых насосах, к сле­дующему колесу.

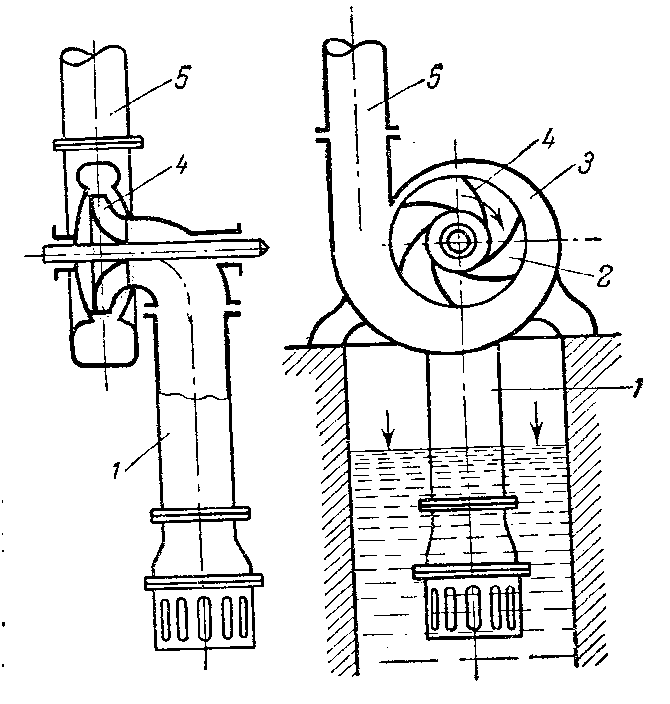

В одноступенчатом центробежном насосе (рис.) жидкость из всасывающего трубопровода 1 поступает вдоль оси рабочего колеса 2 в корпус 3 насоса и, попадая на лопатки 4, приобретает вращательное движение. Центробежная сила отбрасывает жидкость в канал переменного сечения между корпусом и рабочим колесом, в котором скорость жидкости уменьшается до значения, равного скорости в нагнетательном трубопроводе 5. При этом, как следует из уравнения Бернулли, происходит преобразование кинетической энергии потока жидкости в статический напор, что обеспечивает повышение давления жидкости. На входе в колесо создается пониженное давление, и жидкость из приемной емкости непрерывно поступает в насос. Давление, развиваемое центробежным насосом, зависит от скорости вращения рабочего колеса. Вследствие значительных зазоров между колесом и корпусом насоса разрежение, возникающее при вращении колеса, недостаточно для подъема жидкости по всасывающему трубопроводу, если он и корпус насоса не залиты жидкостью. Поэтому перед пуском центробежный насос заливают перекачиваемой жидкостью. Чтобы жидкость не выливалась из насоса и всасывающего трубопровода при заливке насоса или при кратковременных остановках его, на конце всасывающей трубы, погруженном в жидкость, устанавливают обратный клапан, снабженный сеткой

Напор одноступенчатых центробежных насосов (с одним рабочим колесом) ограничен и не превышает 50 м. Для создания более высоких напоров применяют многоступенчатые насосы,

имеющие несколько рабочих колес в общем корпусе, расположенных последовательно на одном валу

Схема многоступенчатого секционного центробежного насоса

Каждая ступень такого насоса состоит из рабочего колеса 1 и направляющего аппарата 2, который направляет поток к следующему рабочему колесу. В таком насосе напор повышается пропорционально числу колес.

Число рабочих колес в многоступенчатом насосе обычно не превышает пяти.
