Водозаборные сооружения берегового типа

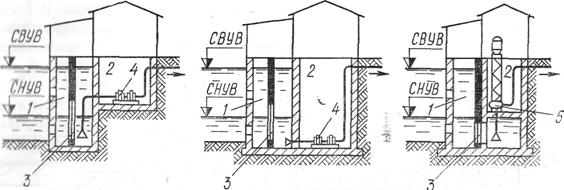

Водозаборные сооружения берегового типа устраивают при сравнительно крутых берегах рек. Принципиальная схема водозабора этого типа показана на рис. II.12. Водозаборное сооружение состоит из водоприемного берегового колодца и насосной станции. По фронту водоприемный колодец разделяется на отдельные секции, число которых принимается равным двум или числу всасывающих линий. Каждая секция водоприемного колодца разделена перегородкой на две камеры: приемную / и всасывающую 2, куда опускаются всасывающие трубы 3 насосов 4. Вода из реки поступает в приемную камеру через отверстия, оборудованные с наружной стороны съемными решетками, ас внутренней стороны — затворами дроссельного или шиберного типа. Рис. II.12. Схема раздельного водозаборного сооружения берегового типа Решетки выполняют из вертикальных стальных стержней с поперечным сечением прямоугольной или круглой формы. Зазор между стержнями решетки принимают равным 40—50 мм. Размеры решеток определяют из условия пропуска воды в прозорах между стержнями при наибольшем расходе со скоростью 0, 2—0, 6 м/с. При сильном загрязнении воды и наличии шуги принимают меньшие скорости. При большом колебании уровней воды в реке приемные отверстия выполняют в два или три яруса. Верхние отверстия служат для забора верхних сравнительно чистых слоев воды во время паводка. В проеме перегородки между приемной и всасывающей камерами устанавливают сетку hi проволоки толщиной 1 —1, 5 мм с ячейками размером от 2ґ2 до 5ґ5 мм. Крупные водозаборные сооружения оборудуют вращающимися сетками с непрерывной промывкой. Процеживание воды через решетки и сетки обеспечивает ее предварительную очистку и предотвращает повреждение оборудования. Рис. II.13. Схемы водозаборных сооружений берегового типа, совмещенных с насосными станциями / водоприемное отделение; 2 — насосный зал; 3 — водоприемная сетка; 4 — горизонтальный центробежный насос; б — вертикальный центробежный насос Верх водоприемного колодца должен возвышаться над самым высоким уровнем воды (СВУВ) не менее чем на 0, 5 м. Над колодцем сооружают павильон, из которого управляют оборудованием. Раздельные водозаборные сооружения берегового типа (см. рис, II.12) выполняютсравнительно реже совмещенных с насосными станциями (рис. II.13). Так как в большинстве случаев совмещенные водозаборные сооружения возводят на неплотных грунтах, их устраивают с общим днищем для водоприемного колодца и наносной станции. Пример конструкции совмещенного водозаборного сооружения показан на рис. II.14. Рис. II.14. Совмещенное водозаборное сооружение берегового типа / — глина; 2 — песок мелкий; 3 — суглинок; 4 — насосы; 5 —сетки, 6 — входное окно, 7 — решетки; 8 — каменная наброска на слое щебня; 9 — песок крупный
|
