Подвижность и жесткость бетонной смеси

(технологические свойства).

При изготовлении железобетонных изделий и бетонировании монолитных конструкций самым важным свойством бетонной смеси является удобоукладываемость (или удобоформуемость), т.е. способность заполнять форму при данном способе уплотнения, сохраняя свою однородность.

Для оценки удобоукладываемости используют три показателя:

• подвижность бетонной смеси, являющуюся характеристикой структурной прочности смеси;
• жесткость, являющуюся показателем динамической вязкости бетонной смеси;
• связность, характеризуемую водоотделением бетонной смеси после ее отстаивания.

Подвижность бетонной смеси характеризуется измеряемой осадкой конуса (рис.1), отформованного из бетонной смеси, подлежащей испытанию.

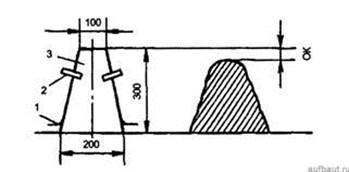

Рис. 1. Определение удобоукладываемости бетонной смеси по осадке конуса:

1 — опоры; 2 — ручки; 3 — конус; ОК — осадка конуса

Усеченный конус изготовляют из тонкой листовой стали. Размеры конуса: высота 300 мм, диаметр нижнего основания 200, верхнего — 100 мм. Конус устанавливают на горизонтальной площадке, не впитывающей влагу. Берут пробу бетонной смеси, например, из авто-бетоносмесителя. Конус наполняют в три приема, каждый раз уплотняя смесь 25 ударами металлического стержня-штыковки. Поверхность смеси заглаживают, затем конус снимают и устанавливают рядом. Под действием силы тяжести бетонная смесь деформируется и оседает. Разность высот металлической формы конуса и осевшей бетонной смеси, выраженная в сантиметрах, характеризует подвижность смеси и называется осадкой конуса (ОК). С помощью этого показателя оценивают подвижность пластичных бетонных смесей.

Жесткость бетонной смеси характеризуется временем вибрирования, необходимым для выравнивания и уплотнения предварительно отформованного конуса бетонной смеси в приборе для определения жесткости.

Жесткость смесей, у которых значение ОК = 0, характеризуют показателем жесткости, определяемым на приборе (рис. 2), который представляет собой металлический цилиндр 2 диаметром 240 мм и высотой 200 мм. Цилиндр устанавливают на лабораторную виброплощадку со стандартными характеристиками частоты (50 Гц) и амплитуды колебаний (0, 5 мм в ненагруженном состоянии). Затем в цилиндр вставляют конус 3 и заполняют его бетонной смесью так же, как и при определении подвижности. После этого конус снимают и, поворачивая штатив, опускают стальной диск 4 на бетонную смесь. Общая масса диска с шайбой и штангой составляет около 2750 г, что создает при уплотнении пригруз 0, 9 кПа. Включив виброплощадку, смесь подвергают вибрации до тех пор, пока цементное тесто не начнет выделяться из всех отверстий диска. В этот момент вибратор выключают. Время, необходимое для уплотнения смеси в приборе, называют показателем жесткости бетонной смеси (Ж) и выражают в секундах.

Рис. 2. Схема определения жесткости бетонной смеси:

а — прибор в исходном состоянии; б—после окончания вибрирования;

1 — виброплощадка; 2—цилиндр; 3 — конус с бетонной смесью; 4— диск с отверстиями; 5 — втулка; 6 — штанга; 7 — штатив

В зависимости от удобоукладываемости различают жесткие и подвижные бетонные смеси.

Связность — это способность бетонной смеси сохранять однородную структуру, т. е. не расслаиваться в процессе транспортирования, укладки и уплотнения. В результате уплотнения смеси частицы сближаются, а часть воды как наиболее легкого компонента отжимается вверх, образуя капиллярные ходы и полости под зернами крупного заполнителя. Крупный заполнитель, плотность которого отличается от плотности растворной части (смеси цемента, песка и воды), также перемещается в теле бетонной смеси. Если заполнитель плотный и тяжелый, например гранитный щебень, частицы его оседают (рис. 3 б), пористые легкие заполнители — керамзит, аглопорит — всплывают. Все это ухудшает структуру бетона, делает его неоднородным, увеличивает водопроницаемость и снижает морозостойкость. Чтобы повысить связность и предотвратить расслоение бетонной смеси, необходимо правильно назначать количество мелкого заполнителя в составе бетона, а также сокращать расход воды затворения, используя пластифицирующие добавки.

Рис. 3. Схема возможного расслоения бетонной смеси:

а — в процессе транспортирования и уплотнения; б — после уплотнения;

1 — направление, по которому отжимается вода; 2 — вода;

3, 4 — мелкий и крупный заполнители

На удобоукладываемость бетонных смесей оказывает влияние содержание цементного теста, воды, вид цемента, крупность и форма зерен заполнителей, соотношение между крупным заполнителем и песком, чистота заполнителей, поверхностно-активные добавки.

Содержание цементного теста. Чем больше в бетонной смеси цементного теста (цемент + вода), тем выше ее удобоукладываемость. Цементного теста должно быть достаточно для заполнения пустот и обволакивания зерен заполнителей с некоторой раздвижкой. С толщиной слоя трение между зернами уменьшается, и удобоукладываемость бетонной смеси повышается.

Подвижность смеси при расходе цемента от 200 до 400 кг/м³ зависит, в основном, от расхода воды. Эта закономерность называется законом постоянства водопотребности.

Содержание воды. С повышением содержания воды подвижность бетонной смеси увеличивается. Однако ее количество должно быть оптимальным, с тем чтобы не происходило расслоения, которое сопровождается осаждением заполнителей и выделением воды на поверхности уложенного бетона. В бетоне на портландцементе этого не происходит при В/Ц не больше 1, 65 нормальной густоты цементного теста. Добавки могут изменить эту «границу». Следует иметь также в виду, что с повышением расхода воды при постоянном расходе цемента увеличивается В/Ц, и прочность бетона понижается.

Вид цемента. Удобоукладываемость бетонной смеси зависит от нормальной густоты цементного теста. Так, пуццолановые портландцементы, в особенности с добавками диатомита и трепела, имеют высокую НГЦТ, образуют более вязкое цементное тесто, и бетонные смеси на них имеют худшую удобоукладываемость по сравнению со смесями на портландцементе.

Крупность заполнителей. С повышением крупности щебня, гравия, песка суммарная площадь их зерен уменьшается. Требуется меньше цементного теста, чтобы обволочь зерна, толщина прослоек между зернами увеличивается, удобоукладываемость бетонной смеси повышается.

Соотношение между крупным заполнителем и песком должно быть оптимальным с таким расчетом, чтобы пустотность их смеси была как можно меньше. При повышенном содержании песка удельная поверхность зерен повышается и бетонная смесь становится менее подвижной.

Форма зерен заполнителя. Лучшую удобоукладываемость имеют бетонные смеси на заполнителях с гладкой поверхностью — гравии и речном или морском песке по сравнению с бетонными смесями на щебне и горном песке.

Чистота заполнителей. Пылевидные, и особенно глинистые, частицы в заполнителях отрицательно влияют на удобоукладываемость бетонных смесей. Они имеют большую удельную поверхность и повышенную водопотребность.

Поверхностно-активные добавки. Применение ПАВ, и в особенности пластификаторов, является одним из самых эффективных средств повышения удобоукладываемости бетонных смесей. Так, добавка ЛСТ снижает водопотребность бетонных смесей на 10-12, С-3 — на 20-30%. Эффективность их действия возрастает с увеличением содержания цемента, в жестких смесях — снижается.
