Диаграммы в Word

Для начала построения диаграммы необходимо нажать кнопку " Диаграмма" на панели " Иллюстрации" ленты " Вставка".

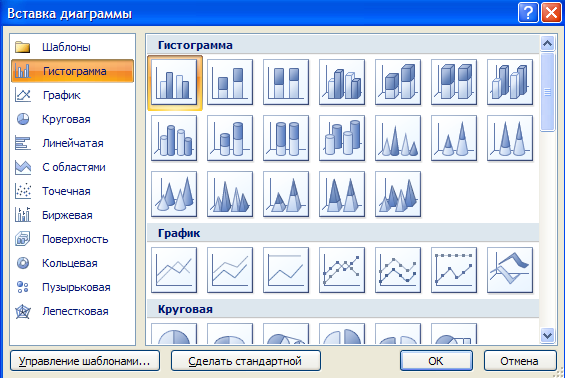

В появившемся окне надо выбрать тип диаграммы и ее вид.

После этого, автоматически открывается окно программы Excel 2007, с набором некоторых стандартных значений для построения графика.

Необходимо ввести данные для построения графиков. При необходимости можно удалить, или добавить диаграмму.

После этого окно программы Excel 2007 можно закрыть.

В документе Ворд 2007 появится только что построенная нами диаграмма.

При этом в окне редактора появляется контекстный инструмент " Работа с диаграммами", содержащий три ленты: " Конструктор", " Макет", " Формат".

Лента " Конструктор" состоит из четырех панелей: " Тип", " Данные", " Макеты диаграмм", " Стили диаграмм". Основные операции, выполняемые этими инструментами: изменение вида диаграммы, ее данных и стиля.

Лента «Макет» содержит инструменты для изменения формата и типа диаграммы

Лента " Формат" содержит инструменты для придания диаграмме окончательного вида.

Контекстное меню окна диаграммы содержит большинство настроек.
