Проектування поперечного профілю автомобільної дороги








1. Елементи поперечного профілю та їхнє призначення.

Поперечним профілем називають розріз дороги вертикальною площиною перпендикулярною до її поздовжньої осі. На поперечному профілі розміщують такі елементи:

1) проїзну частину – головний конструктивний елемент, який забезпечує рух транспорту відповідної вантажопідйомності, габаритних розмірів і з певною швидкістю; проїзна частина покрита дорожнім одягом, який має бути міцним, а поверхня її рівною, жорсткою і без пилу;

2) узбіччя – бокові смуги, що примикають до проїзної частини, вони є упором для дорожнього одягу, дають змогу підвищувати безпеку руху, а також придатні для короткочасної вимушеної зупинки автомобіля та тимчасового розміщення будівельних матеріалів під час ремонту дороги;

3) водовідвідні споруди – поздовжні рови (кювети, кювети-резерви і резерви), призначені для відведення від земляного полотна поверхневої води;

4) обрізи – крайні смуги між водовідвідними спорудами та межами смуг відведення землі під дорогу; призначені для влаштування об’їзного шляху, складання будівельних матеріалів, розміщення декоративного і снігозахисного насадження, а інколи – упорядкованих майданчиків для відпочинку тощо;

5) кювет-резерв – розширений заглиблений кювет, який влаштовують при розробці ґрунту для спорудження насипу (якщо на відстані до 2 км немає виїмки); його ширину визначають кількістю потрібного ґрунту, а глибина становить не більше, ніж 1, 5 м; внутрішній укіс кювету-резерву є продовженням укосу насипу; різниця відміток бровки земляного полотна і дна кювету-резерву становить менш як 4 м;

6) резерв – відрізняється від кювету-резерву тим, що між укосами насипу влаштовують берти – смуги завширшки не менше як 2 м, різниця відміток бровки земляного полотна і дна резерву становить не менше 4 м;

7) нагірний рів – призначений для перехоплення поверхневих вод з укосів і відведення їх у найближчі понижені місця; влаштовують нагірні рови при косогірності більше 1: 10;

8) банкет – призма трикутного поперечного перебігу, відсипана з ґрунту, вийнятого з нагірних ровів, яка збільшує площину поперечного перерізу нагірного рову;

9) смуга відводу – ділянка землі, відведена під будівництво дороги, на якій розміщують усі перелічені елементи дороги і дорожніх споруд.

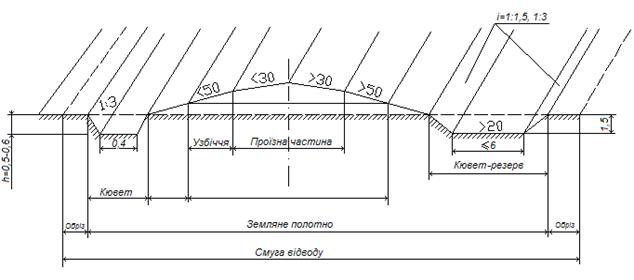

Рис. 7.1 “ Основні елементи поперечного профілю автомобільної дороги

На поперечних профілях сільських вулиць, крім проїзної частини, розміщують такі елементи:

- тротуари і пішохідні доріжки (алеї), які мають покриття, що забезпечує зручність руху за різних погодних умов; покриття повинно відповідати також архітектурним і санітарно-гігієнічним вимогам;

- велосипедну доріжку влаштовують, якщо в перспективі на проектованій вулиці передбачається висока інтенсивність руху (більше ніж 50велосипедистів на 1 год.), покриття на велосипедних доріжках повинно бути полегшеного типу;

- надземні (щогли для освітлення та засобів зв’язку) та підземні інженерні мережі;

- зелені насадження (захисні та декоративні) і газони (роздільні смуги).

2. Оформлення поперечного профілю.

Згідно з ГОСТ 21.511-53 “Автомобильные дороги. Земельное полотно и дорожная одежда” на поперечний профіль земляного полотна автомобільних доріг наносять:

- лінію поверхні землі, лінії ординат від точок зламу лінії дійсної поверхні землі, а при реконструкції також контур існуючого полотна;

- вісь проектованої дороги, а при реконструкції у разі потреби також існуючої;

- інженерні мережі та їх назви;

- підошви шарів ґрунту;

- розвідувальні геологічні виробки, вологість та консистенцію шарів ґрунту, відмітки рівня ґрунтових вод;

- назви шарів ґрунту і номери їхніх груп відповідно до класифікації за трудомісткістю розробки;

- контур проектованого земляного полотна, лінії ординат від точок зламу згаданого контура;

- контур зрізу рослинного шару ґрунту, знеторфування та заміни непридатного ґрунту;

- прив’язування поперечного профілю до пікетів.

На поперечних профілях земляного полотна міських доріг (вулиць) крім того наносять та показують: червону лінію, контур автомобільної дороги (на покритті); робочі відмітки земляного полотна.

На кожному поперечному земляного полотна, накресленому на аркуші, зліва показують площі поперечних перерізів, наприклад, насипу (Ан), виїмки (Ав), кюветів (Ак), зрізу рослинного шару (Азр), банкету (Аб), а також номери груп шарів ґрунту відповідно до його класифікації за трудністю розробки.

Під поперечним профілем поміщають таблицю (сітку).

Ан=…m2

Азр=…m2

Рис. 7.2 “ Приклад оформлення поперечного профілю земляного полотна дороги за межами населених пунктів

При розміщенні на аркушах двох і більше поперечних профілів земляного полотна бокові сітки показують тільки біля першого.

Конструкцію дорожнього одягу на поперечному профілі показують схематично. На тому ж або окремому аркуші наводять детальне зображення дорожнього одягу. Дорожні одяги, які відрізняються матеріалами шарів або характеристиками, позначають так: “Тип 1”, “Тип 2”…

3. Типові та індивідуальні поперечні профілі.

Ґрунти, конструкція земляного полотна і методи спорудження повинні забезпечити зберігання геометричної форми дорожнього одягу незалежно від погодних умов та пори року, а також його необхідну міцність та стійкість.

Згідно з СНиП 2.05.02-85 при проектуванні земляного полотна приймають типові або індивідуальні вирішення, в тому числі типові з індивідуальним прив’язуванням.

Усі типові поперечні профілі земляного полотна об’єднані в 9 груп в залежності від категорії доріг, районів будівництва (болото, засолений ґрунт, зрошувані землі, рухливі піски, заплави рік) і для сільських населених пунктів.

Індивідуальні поперечні профілі влаштовують:

- для насипів з укосами заввишки більше, ніж 12 м;

- для насипів на ділянках тимчасового підтоплення;

- для спорудження на болотах завглибшки більш, ніж 4 м;

- на слабих ґрунтах;

- на просадочних ґрунтах;

- для виїмок з укосами заввишки більше, ніж 12 м в нескельних ґрунтах і більше, ніж 16 м у скельних;

- для виїмок у шаруватих товщах;

- для виїмок, які розкривають водоносні горизонти;

- на косогорі з поперечним уклоном більш як 1: 3.


[2] с. 16-26; [3] с. 21-23; [11] с. 13-34, 91-95; [12] с. 22-39

Лекції № 8, 9
