Рис. 9. Схема иловых площадок на естественном основании Расчет иловых площадок на естественном основании рекомендуется производить в следующей последовательности. Первоначально устанавливают суточный объем сброженного осадка, поступающего на иловые площадки W сбр, м3/сут. При двухъярусных отстойниках W сбр подсчитывается по формулам (43) или (44), а при осветлителях-перегнивателях W сбр = W сут – по формулам (56) или (57). Полезную площадь иловых площадок F п, м2, определяют по формуле
, (106)
где h – нагрузка осадка на иловые площадки; м3/м2 в год; величина h в районах со среднегодовой температурой воздуха 3 – 6 0С и среднегодовым количеством осадков до 500 мм приведена в таблице 12; К – климатический коэффициент; величина К изменяется в зависимости от климатической зоны (от 0, 6 на севере до 1, 2 на юге РФ); К принимается по карте изолиний, приведенной в [16, рис. 5]. Площадь одной карты иловых площадок f к, м2, рекомендуется принимать равной площади единовременно заливаемой илом f е, м2, и определять по формуле
, (107)
где W сбр. ед – объем ила, единовременно подаваемого на иловые площадки, м3. Из двухъярусных отстойников осадок подается на площадки обычно 1 раз в 10 суток, то есть W сбр. ед = 10 W сбр – формула (45); при осветлителях перегнивателях выгрузка осадка обычно производится ежесуточно, то есть W сбр. ед = W сут – формулы (56) или (57); h ед – высота слоя осадка подаваемого на площадки за один раз, м; h ед = 0, 25 – 0, 3 м. Потребное число карт иловых площадок n определяют по формуле
. (108)
Число карт следует принимать не менее четырех, то есть n ≥ 4 [16]. В тех случаях, когда получается большое количество карт малых размеров, по экономическим и техническим соображениям целесообразно принимать меньшее число карт большего размера (но не менее четырех), а площадь, единовременно заливаемую илом, ограждать на них переносными щитами. Таблица 12 Нагрузка на иловые площадки h, м3/м2 в год [16].
Далее определяют площадь площадок, необходимую под зимнее намораживание осадка F з. н, м2, по формуле
, (109)
где Т – продолжительность периода намораживания осадка на площадках в сутках; Т следует принимать равным числу дней со среднесуточной температурой воздуха ниже минус 10 0С [16] либо по карте изолиний, приведенной [16, рис.5], либо по [17]; 0, 75 – коэффициент, учитывающий зимнюю фильтрацию и вымораживание влаги; h н – высота слоя намораживания осадка на площадках, м; h н = h в – 0, 1; здесь h в – высота земляного валика, ограждающего карты иловых площадок; h в = 1 – 1, 3 м [16]. Площадь площадок, занятая под зимнее намораживание осадка, не должна превышать 80% от полезной, то есть F з. н ≤ 0, 8 F п; остальные 20% площади предназначаются для использования во время весеннего таяния намороженного на площадках осадка [16]. Размеры карт площадок, то есть ширину b и длину l, назначают, исходя из принятой площади карты f к. Длина l, м, определяется по формуле
. (110)
Из условий удобства эксплуатации площадок ширину карт на малых очистных станциях при одностороннем напуске осадка назначают обычно не более b = 10 – 20 м, а на средних и больших станциях при двухстороннем напуске осадка – b = 40 – 50 м.
2.9.2 Иловые площадки-уплотнители
Площадки-уплотнители устраиваются рабочей глубиной h р до 2 м в виде прямоугольных карт-резервуаров с водонепроницаемым днищем и стенками. Схема площадок-уплотнителей приведена на рисунке 10. Полезную площадь площадок-уплотнителей F п, м2, определяют по формуле (106). Площадь одной карты площадок f к. и размеры ее в плане, то есть ширину b и длину l, рекомендуется принимать из таблицы 13. Такие площадки устраиваются из сборных железобетонных унифицированных панелей высотой 2, 4 м, днище их монолитное. Потребное число карт площадок-уплотнителей n определяется по формуле (108); исходя из удобства компоновки площадок на территории станции, число карт площадок желательно принимать четным и не менее четырех, то есть n ≥ 4.

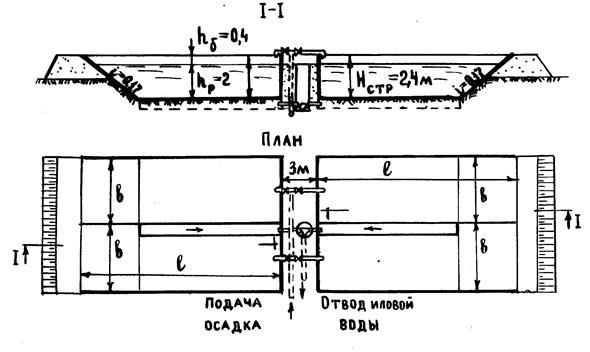

Рис.10. Схема иловых площадок-уплотнителей Таблица 13 Основные размеры площадок-уплотнителей
2.10. Сооружения для обеззараживания сточных вод
Обеззараживание сточных вод наиболее часто производится жидким хлором. Для этой цели на очистной станции следует устраивать хлораторную, расходный склад хлора, смеситель и контактные резервуары. На станции с биофильтрами роль контактных резервуаров иногда могут выполнять вторичные отстойники.
2.10.1. Определение расхода хлора
Расход хлора G, потребный для дезинфекции сточных вод, следует определять, исходя из расчетной дозы активного хлора а и расхода сточных вод по формулам: , (111)
, (112)
, (113)
. (114)
Здесь а – расчетная доза хлора; принимается: после механической очистки – 10 г/м3; после неполной биологической очистки – 5 г/м3; после полной биологической, физико-химической и глубокой очистки (доочистки) – 3 г/м3; Q ч – максимальный часовой расход сточных вод, поступающих на очистную станцию, м3/ч; Q сут – максимальный суточный расход сточных вод, поступающих на очистную станцию, м3/сут; G м – максимальный часовой расход хлора, кг/ч; G ср – среднечасовой расход хлора, кг/ч; G сут – суточный расход хлора, кг/сут; G мес – месячный расход хлора, кг/мес. На практике для обеззараживания сточных вод предпочтение отдается жидкому хлору и гипохлориту натрия. Приготовление и дозирование раствора хлора обычно производится вакуумными хлораторами. Число хлораторов, установленных в хлораторной, должно быть не менее двух, один из которых резервный. Подбор хлораторов следует производить, исходя из максимального часового расхода хлора; при этом, должна учитываться возможность увеличения расчетной дозы хлора в 1, 5 раза [16]. Технические характеристики наиболее часто применяемых вакуумных хлораторов даны в таблице 14. Таблица 14 Характеристики вакуумных хлораторов
Повышение в последние годы требований безопасности при транспортировании, хранении и применении жидкого хлора вызвало новый толчок в практическом использовании для дезинфекции сточных вод гипохлорита натрия. Гипохлорит натрия получается непосредственно на месте его потребления из обычной технической поваренной соли (NaCl) в специальных электролизных установках (аппаратах). Электролизные аппараты подразделяются на аппараты для прямого электролиза воды и аппараты для электролитического получения раствора гипохлорита натрия. Проектирование электролизных установок должно осуществляться в соответствии с [15]. Технические характеристики различных электролизеров ОАО НИИ Коммунального водоснабжения и очистки воды АКХ им. К.Д. Памфилова приведены в таблице 15.
Таблица 15 Характеристики электролизных установок [20]
Перспективным дезинфектантом для обеззараживания сточных вод является раствор электрохимически активированного анолита, получаемый непосредственно на месте его потребления по технологии СТЭЛ в серийно выпускаемых аппаратах. Его преимущества перед гипохлоритом натрия заключаются в большей эффективности обеззараживания при меньшем содержании активного хлора. При применении данного дезинфектанта указанная выше доза а по активному хлору может быть уменьшена в 1, 5 – 2 раза, что снижает концентрацию остаточного активного хлора (запрещенного к сбросу в водные объекты) в обеззараженной воде, а, следовательно, уменьшается производительность узла дехлорирования.
2.10.2. Смесители
Для смешения сточных вод с хлором на очистных станциях могут использоваться смесители любого типа.
Рис. 11. Схема смесителей: а – ершового; б – типа «лоток «Паршаля»» Наиболее простым является ершовый смеситель, схема которого приведена на рисунке 11, а. Такие смесители применяются на станциях производительностью от 12 до 1400 м3/сут [22]. В зависимости от производительности ширина их b колеблется от 200 до 300 мм, длина L – от 3, 13 до 4, 02 м, высота – от 300 до 915 мм. Потери напора в ершовом смесителе составляют ∆ h = 0, 465 м. Для расходов сточных вод более 1400 м3/сут применяют смесители типа «лоток Паршаля», схема которых приведена на рисунке 11, б. Основные размеры смесителей типа «лоток Паршаля» и потери напора в них могут быть приняты по таблице 16 [22]. Таблица 16 Основные размеры смесителей типа «лоток Паршаля» и потери напора в них [22]
2.10.3. Контактные резервуары
Контактные резервуары предназначены для обеспечения контакта сточных вод с хлором, их следует проектировать как первичные отстойники без скребков [16]. В качестве контактных резервуаров обычно применяют либо горизонтальные отстойники без скребков, либо вертикальные отстойники. Число резервуаров принимается не менее двух, то есть n ≥ 2 [16]. Продолжительность контакта сточных вод с хлором надлежит принимать t = 0, 5 ч [16]. Схема горизонтального контактного резервуара приведена на рисунке 12 [16]. Расчет горизонтальных контактных резервуаров рекомендуется производить в следующей последовательности. Рабочий объем контактных резервуаров W, м3, будет равен:
, (115)
где Q ч – максимальный часовой расход сточных вод, поступающих на очистную станцию, м3/ч; t – продолжительность контакта сточных вод с хлором, ч; t = 0, 5 ч. Далее принимают глубину проточной части отстойников Н, м, (Н = 1, 5–4 м), ширину их В, м, [ В = (2–5) Н ], назначают число отстойников n (табл. 17) и определяют длину отстойника L, м, по формуле
. (116)
Объем осадка W ос, м3, выпадающего в контактных резервуарах равен:
, (117)
где ω ос – количество осадка, приходящегося на 1 чел в сутки; принимается после механической очистки – 1, 5 л на 1 м3 сточной воды при влажности 98%, а после биологической очистки в аэротенках или на биофильтрах – 0, 5 л на 1 м3 сточной воды [16]; – приведенное число жителей по БПКполн. Высота слоя осадка в контактном резервуаре h ос, м, составит:
. (118)
Строительная высота контактного резервуара Н стр, м, равна:
, (119)
где h б – высота борта; обычно принимается h б = 0, 3 м; h н – высота нейтрального слоя; принимается h н = 0, 3 м.
Таблица 17 Размеры горизонтальных контактных резервуаров [20]

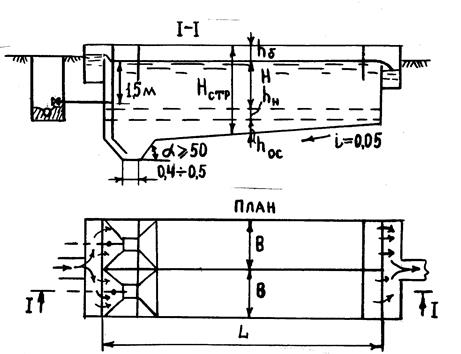

Рис. 12. Схема горизонтальных контактных резервуаров
2.10.4. Сооружения для дехлорирования обеззараженных сточных вод
В соответствии с современными требованиями сброс активного хлора в водные объекты не допускается. Поэтому в составе очистной станции должен быть предусмотрен узел дехлорирования. Потребное для дехлорирования количество реагентов определяется по остаточному хлору, которое при указанных выше дозах обработки составляет для хлорсодержащих дезинфектантов около 1, 5 г/м3. В случае применения электрохимически активированного анолита концентрация остаточного хлора снижается в 1, 5 – 2 раза. Среднечасовое количество реагента G р, кг/ч, необходимого для дехлорирования определяется по формуле
, (120)
где в – доза реагента; г на 1 г хлора. Вид реагента (табл. 18) выбирается в зависимости от производительности станции, количества реагента, его дефицитности и стоимости. Продолжительность контакта воды с реагентом обычно составляет не более 10 мин с учетом времени транспортирования очищенной воды до места выпуска в водный объект. Перемешивание раствора реагента с водой и необходимое время контакта обеспечивается так же, как и в процессе хлорирования. Необходимые элементы реагентного хозяйства (затворные и растворные баки, устройства для хранения и дозирования реагентов) размещаются в блоке обеззараживания. Таблица 18 Виды и доза реагентов для дехлорирования сточных вод
2.10.5. Обеззараживание ультрофиолетовым излучением
В связи с запрещением к сбросу в водные объекты сточных вод с содержанием остаточного хлора на практике начинают применять более дорогие в строительстве и эксплуатации установки для обеззараживания ультрофиолетовым облучением. Следует отметить, что эффективность обеззараживания ультрофиолетовым излучением существенно зависит от качества очищенной сточной воды и стабильности напряжения в электрической сети. Установки подбирают по требуемой дозе облучения и производительности. Они могут быть напорными и безнапорными. Как показывает опыт, для станций очистки сточных вод более предпочтительны лотковые модули (табл. 19). Таблица 19 Технические характеристики УФ-установок («НПО ЛИТ»)
