Частотной характеристики перегородки с оценочной кривой

1. Находим частоту, соответствующую точке B, по таблице 2.7:

f_B = 31000/h = 31000/0, 124 = 250, Гц.

Полученное значение частоты совпадает со среднегеометрической частотой третьоктавной полосы.

2. Определяем ординату точки B по формуле

R_B = 20 m_э – 12 = 20 281, 6 – 12 = 49, 0 – 12 = 37, дБ,

где m_э = m∙ K = 256∙ 1, 1 = 281, 6, кг/м².

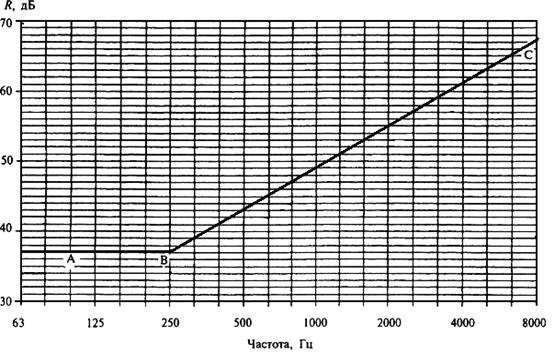

3. Из точки B влево проводим горизонтальный отрезок BA, а вправо отрезок BC с наклоном 6 дБ на октаву до точки C с ординатой 65 дБ. Точка C находится за пределами нормируемого диапазона частот. Рассчитанная частотная характеристика приведена на рисунке 2.6.

Рисунок 2.6 - Расчетная частотная характеристика перегородки

В нормируемом диапазоне частот изоляция воздушного шума составляет:

4. Определяем индекс изоляции воздушного шума перегородкой.

За величину индекса изоляции воздушного шума принимаем значение смещенной оценочной кривой в третьоктавной полосе 500 Гц, т.е. R_w = 48 дБ.

В соответствии с требованиями СНиП 23-03-2003 данная конструкция перегородки не удовлетворяет нормативным требованиям. Требуется изменить конструкцию перегородки – применить многослойную конструкцию. С целью подбора параметров звукоизолирующей системы определим величину требуемого индексадополнительной изоляции воздушного шума:

∆ R_w = R_w^норм – R_w^дейст = 50 – 48 = 2, дБ.

5. Выбираем тип многослойной конструкции.

Основываясь на заявленных фирмой-изготовителем характеристиках, выбираем звукоизолирующую панельную систему ЗИПС-Вектор (приложение Е).

6. Определяем индекс изоляции воздушного шума многослойной перегородкой.

За величину индекса изоляции воздушного шума принимаем значение смещенной оценочной кривой в третьоктавной полосе 500 Гц, т.е. R_w = 61 дБ. В соответствии с требованиями СНиП 23-03-2003 данная конструкция многослойная конструкция перегородки удовлетворяет нормативным требованиям.
