Армирование

1. 9000-20=8980

2. 8980-30=8950

3. 8950/4=2237

4. 2237/160=13

5. 160 13=2080

6. 2080 2=4160

7. 8950-4160=4790

8. 4790/370=12

9. 370 12=4440

10. 4790-4440=350

11. 350/2=175=160+15

Марка изделия	Позиц. детали	Наименование	Кол-во позиций	Масса 1 детали см	Масса изделия
Кр 1		28 AII L=8980		43.4	73.89
	18 AII L=8980		17.89
	10 AI L=480		0.3
Кр 2		28 AII L=8980		43.4	61.54
	10 AI L=8980		5.54
	10 AI L=480		0.3

Поз	Обозначение	Наименование	Кол-во	Примеч
	КПСК 270103-С32 КЖИ-ПЗ   КПСК 270103-С32 КЖИ-CБ   КПСК 270103-С32 КЖИ-Кр1 КПСК 270103-С32 КЖИ-Кр2	Документация Пояснительная записка Сборочный чертеж Сборочные единицы Каркас плоский Кр1 Каркас плоский Кр2 Отдельная позиция Детали 12 AI L=230 Материалы Бетон-B15	м3	0, 4   1, 125

Проектирование панелей.

Общий принцип проектирования панелей состоит в удалении возможно большего объема бетона из растянутой зоны сечения элемента с сохранением вертикальных ребер, обеспечивающих прочность элемента по наклонным сечениям, а также в применении легких бетонов.

В некоторых панелях предусматривается нижняя полка в растянутой зоне сечения элемента для образования гладкого потолка. Для облегчения веса панелей их проектируют ПУСТОТНЫМИ, ребристыми и СПЛОШНЫМИ.

По форме поперечного сечения основные виды панелей можно разделить на:

1. Пустотные с овальными и круглыми пустотами,

2. Ребристые с ребрами вверх и ребрами вниз.

Расчет панели.

Временную нагрузку Р (кН/м²) панели принимают по СНиП. Постоянная нагрузка слагается из с.в. панелей, веса пола, перегородок и так далее. Погонную нагрузку на единицу длины панели определяют как произведение распределенной нагрузки на ширину панели.

Собственный вес панели определяют, задавшись её высотой. Для пред. напряженных панелей первоначальную её высоту можно принять равной

, где l₀ - расчетный пролет плиты.

Расчетный пролет панели принимают равным расстоянию между осями

1)при опирании панели на ригели поверху расчетный пролет:

2) при опирании панелей на полки ригелей

l_o= l-a-b, где a – ширина полки ригеля

3) при опирании панели одним концом на ригель, другим на стену с глубиной заделки С

,

Высота сечения панели, удовлетворяющая одновременно условиям прочности и требованиям жесткости:

q^н- длительно действующая нормативная нагрузка на 1м² перекрытия

р^н- кратковременно действующая нормативная нагрузка на 1м² перекрытий

Θ - коэффициент снижения жесткости при длительном действии нагрузки; при пустотных панелях Θ =2, при ребристых с полкой в сжатой зоне Θ =1, 5.

С-коэффициент для пустотных панелей С=18÷ 20, для ребристых с полкой в сжатой зоне С=30÷ 34; большие значения С принимают при армировании сталью класса АⅡ; меньшие - АⅢ.

При расчете прочности по изгибающему моменту расчетная ширина сечения панели с полкой сжатой зоне принимается равной ее полной ширине. При малой толщине сжатой полки, когда h_f/h≤ 0.1, ширина полки, вводимая в расчет, не должна превышать b_f=12(n-1)h_f+b, где

n-число ребер в поперечном сечении панели

b- расчетная ширина ребра, равная суммарной ширине всех ребер сечения.

В ребристой панели ребрами вниз при h_f< 0.1h и при наличии поперечных ребер, вводимая в расчет ширина полки принимается равной полной ширине панели, таким образом, расчет прочности панелей сводится к расчету таврового сечения с полкой в сжатой зоне. В большинстве случаев нейтральная линия проходит в пределах толщины сжатой полки, поэтому:

η

находят площадь сечения растянутой арматуры:

Число стержней и их диаметр определяем по таблице 7 «распечатки» в зависимости от числа ребер многопустотной плиты. Стержни ставятся через 2 отверстия. В ребристой плите число стержней равно 2-м (по одному на каждое ребро).

Расчет поперечной арматуры панели из условия прочности по наклонному сечению ведут по расчетной ширине ребра «в», равной суммарной ширине всех ребер сечения.

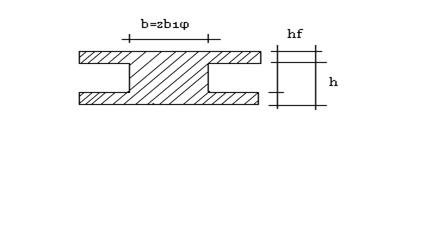

Расчет жесткости и проверка прогибов панелей из обычного ж/б производится по сечению, приведенному к эквивалентному двутавровому сечению.

, где

При расчете однопролетных плит и балок сборные элементы со сложным поперечным сечением (ребристые, часторебристые, пустотные с круглыми или овальными пустотами) в расчетах приводятся к эквивалентным тавровым или двутавровым сечениям.

заданные сечения:

расчетные сечения:

принимаем согласно лекции «расчет элементов таврового сечения (если расстояние между поперечными рёбрами меньше расстояния между продольными рёбрами, ширина полки при расчете продольных рёбер может быть принята равной ширине плиты поверху.

(1) – заданный пустотелый профиль

(2) – эквивалентный расчётный профиль

При этом полка в расчетной зоне в большинстве случаев в

расчёте сечения не

учитывается.

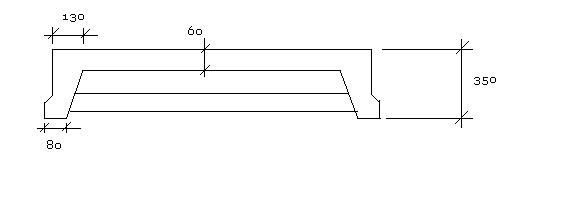

Сечение ребристой плиты с полкой в сжатой зоне приводится к тавровому путем суммирования средних толщин ребер и принятия ширины и толщины полки по её габаритам в сжатой зоне.

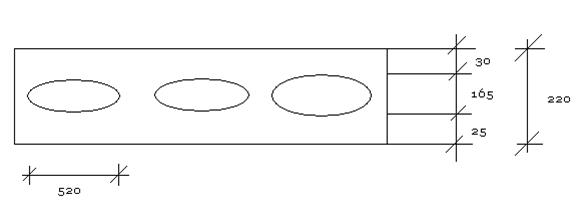

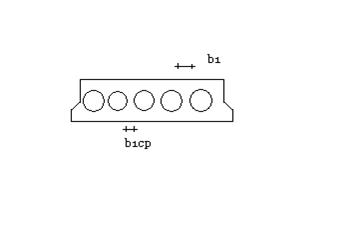

В панелях с круглыми пустотами эквивалентное двутавровое сечение находят из условия, что бы площадь круглого отверстия диаметром «d» равнялась площади квадратного отверстия со стороной h:

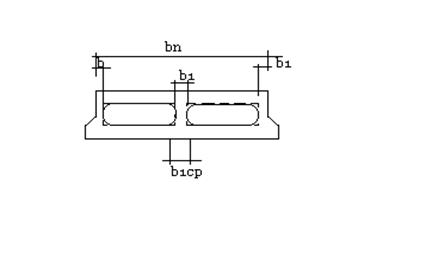

Сечение панелей с овальными отверстиями приводит к эквивалентному двутавровому путем замены овального отверстия прямоугольным, соблюдая равенство площадей и моментов инерции, а также совпадение цементной тяжести.

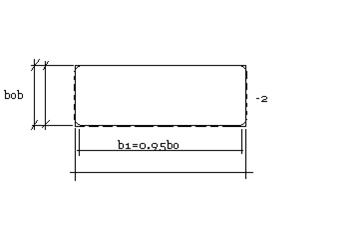

При приближенных расчетах овал высотой h_ob. и шириной b_ob. заменяется прямоугольником высотой h₁≈ 0.95 h_ob и шириной b₁≈ 0.95 b_ob.

После назначения размеров и формы расчетного сечения производят расчет арматуры и проверку сечений по формулам изгибающих элементов.
