Кирпичная кладка
В зависимости от конструкции степы кладка из кирпича может сплошной, с облицовкой лицевым кирпичом и облегченная. В зависимости от сложности архитектурного оформления стены подразделяют на гладкие, простые, средней сложности и сложные. По толщине стены принимают кратные длине или половине кирпича и могут быть в ½ ; 1; l1/2; 2; 21/2 и 3 кирпича. Раскладку кирпича в рядах кладки и чередование рядов производят по определенной системе, называемой системой перевязки швов. Система перевязки швов зависит от вида кладки и размеров возводимой стены. Сплошную кладку выполняют по однорядной и многорядной системам, перевязки швов.. Однорядная система, называемая также ц е п но й, используется при кладке всех видов кирпича и камней. По этой системе тычковые ряды чередуют с ложковыми, а для обеспечения перевязки швов ряды в продольном направлении укладывают со сдвигом па 1/4 кирпича. Многорядная система перевязки швов может быть шестирядной, называемой иногда пятирядной, т. е. по числу не перевязанных по вертикали продольных швов, четырех- и трехрядной. В шести рядной системе пять ложковых рядов перекрывают шестым тычковым При этом все поперечные вертикальные швы в ложковых рядах перекрываются в 1/4 кирпича, а продольные швы в этих рядах не перекрываются. Они перекрываются только шестым тычковым рядом в 1/4 кирпича или забутовочиым рядом. Выполнение шетирядной системы начинают с укладки тычкового ряда, а затем укладывается ложковый со сдвигом на 1/4 кирпича, т.е. так же, как при однорядной системе. По сравнению с однорядной системой перевязки швов в шестирядной меньше кирпича приходится укладывать в верстовые ряды, а больше в забутку. Это является преимуществом, так как укладку верстовых рядов выполняют более квалифицированные каменщики. В трехрядной системе проф. Л. И. Онищика три ложковых ряда, уложенных со смещением одного относительно другого па 1/2 кирпича, перекрывают тычковым рядом. При этом допускается совпадение вертикальных швов в трех смежных ложковых рядах (рис.д6) такую систему перевязки швов применяют, главным образом, для кладки столбов, также узких простенков шириной до 1 м. Независимо от принятой системы перевязки швов кладку всегда начинают и заканчивают тычковым рядом. Тычковые ряды укладывают под опорными частями балок, прогонов, плит перекрытий и т. п. из целых кирпичей. Горизонтальные и поперечные вертикальные швы кирпичной кладки стен должны быть целиком заполнены раствором. Продольные вертикальные швы глухих стен могут иметь частичное заполнение. Это повышает теплотехнические свойства кладки. Сильно нагруженные столбы, стены и простенки армируют сварными прямоугольными сетками или сетками «зигзаг» из проволоки диаметром 3...8 мм. Сетки укладывают по проекту, но не реже чем через пять рядов кладки. Проемы кирпичной кладки в своем большинстве перекрывают сборными железобетонными перемычками, но они могут быть и кирпичными. Различают три основных вида кирпичных перемычек: рядовые, клинчатые и арочные. Первыми двумя видами перемычек перекрывают проемы с пролетом до 2 м, а арочными — до 4 м. Кирпичные перемычки укладывают по опалубке, имеющей различную форму. В рядовых перемычках под нижний ряд кирпича укладывают полосовую или круглую арматурную сталь, концы которой должны быть загнутыми и заходить в кладку простенков не ме-. нее чем на 25 см. На каждые 7г кирпича толщины стены принимают один стержень площадью 0, 2 см2. Клинчатые и арочные перемычки выкладывают из обычного, лекального или тесаного кирпича с перевязкой швов по двухрядной системе. В случае применения обычного кирпича швы выполняют клинообразными с минимальным размером внизу 5 мм и максимальным размером вверху до 25 мм. Число рядов в клинчатых и арочных перемычках должно быть нечетное, а ведут кладку одновременно с двух сторон перемычек. Снятие опалубки зависит от температуры наружного воздуха и марки раствора. Рядовые перемычки распалубливают через 12...24 сут, остальные — через 5...20 сут.
Кладку с облицовкой лицевым кирпичом выполняют с целью приданиия зданию большей архитектурной выразительности. Ее ведут по многорядной системе, но в фасадные версты укладывают лицевой кирпич. Такая кладка позволяет более эконом-. но расходовать дорогостоящий лицевой кирпич. При использовании лицевого кирпича различных цветов кладку ведут, в основном, по цепкой системе перевязки швов. С целью улучшения архитектурного оформления зданий также применяют декоративную кладку, для чего используют глазурованный кирпич, кирпич из цветных глин, лицевой кирпич с рельефной поверхностью, который укладывается только в верстовые ряды с фасадной стороны. При этом кладка верстовых рядов фасада может выполняться без перевязки швов на всю высоту с чередованием трех ложковых и одного тычкового ряда или делают перевязку вертикального шва тычковым рядом через каждые три ложковых Рис. 06 Четырехрядная кладка столбов а —при ширине в два кирпича; б — при ширине в два с иолоиннои кирпича
Рис. 06. Кладка перемычек а —видовых; б — клинчатых; а — арочных; / — стойки; 2 — клинья; з— опалубка; 4—арматура
рис. 07 Декоративная кладка a — без перевязки швов верстовых рядов фасада ряда. Однако в толще стены кладку ведут с необходимой перевязкой швов. Наиболее красива декоративная кладка, имеющая одинаковые пс толщине и ровные вертикальны* и горизонтальные швы. Использование декоративных цветных растворов для расшивки швов и цветного кирпича позволяет создавать на фасаде здания художественный орнамент, что придает зданию определенную выразительность (рис.08) Облегченная кладка экономит кирпич и повышает теплотехнические свойства стены. Наи более часто применяют кирпично-бетонную, кирпично-блочную, колодцевую кладки и кладку конструкцни ЦНИИСК. Первые три вида кладок применяют при возведении зданий высотой до двух этажей и двух верхних этажей многоэтажных зданий. Кладку конструкции ЦНИИСК применяют при возведении зданий высотой до 9 этажей. Облегченная кладка состоит из двух параллельных стенок толщиной '/l кирпича с заполнением пространства между ними теплоизоляционным материалом. В качестве теплоизоляционного материала используют монолитный шлако- или керамзитобетон, пенопласта, термовкладыши в виде камней из шлакобетона или ячеистых бетонов, укладываемых на растворе, а также сыпучие и плитные утеплители. Сыпучие утеплители менее эффективны, так как со временем они дают усадку, образуя продуваемые пустоты. Рис. 9 Кладка стен облегченной конструкции ЦПИИСК им. R. Л. Кучеренко а — конструкция стен верхних пажей; б — схема кладки стон; / — скобы ил Про ВОЛОКИ диаметром 3 мм; 2 — утеплитель; 3 — воздушная прослойка; 4 — плиты перекрытия

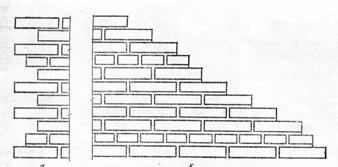

Рис. 10 Риды разделки швоп кладки а — вподрезку; б — расшивка валиком; о — расшивка выкружкой; с— -ипуетошоику Рис. 11 Штрабы а — вертикальная; б — убежная В к и р п и ч н о - б е т о н н о й и к и р п и ч н о - б л о ч н о й кладке системы Н..С. и Р. Н. Поповых и Н. М. Орлянкина четыре-пять ложковых рядов, уложенных с перевязкой швов по типу многорядной кладки, перекрывают тычковым рядом или устраивают растворные диафрагмы. В колодцевой кладке системы С. Н. Власова стенки выкладывают также в 7г кирпича, но они соединяются между собой через 51...103 см поперечными стенками такой же толщины. Между продольными и поперечными стенками образуются своеобразные колодцы, которые заполняют теплоизоляционным материалом Облегченная кирпичная кладка конструкции ЦНИИСК состоит из двух кирпичных стенок в 7г кишшча с прокладкой из плитного или заливочного утеплителя (рис09). В многоэтажных зданиях с несущими наружными стенами толщина внутренней стенки может быть увеличена до 1 или 11/2 кирпича. Связь между наружной и внутренней стенками обеспечивают вертикальные перемычки, расположенные на расстоянии до 1, 2 м друг от друга. В качестве утеплителя используют иолистирольные, фибролитовые и минераловатные плиты или заливают утеплитель из пенопласта. Между утеплителем и наружной кирпичной стенкой устраивают воздушную прослойку, позволяющую улучшить условия эксплуатации стены. Плитные утеплители фиксируют скобами из арматурной проволоки диаметром 3 мм, уложенными в горизонтальные швы кладки. Кладку стен облегченной конструкции ведут с заполнением швов, которые с фасадной стороны расшивают. При использовании в качестве утеплителя легкого бетона или сыпучих материалов заполнение пустот ведут слоями с обязательным уплотнением каждого слоя. При облегченной кладке расход кирпича снижается до 40%, собственный вес стены уменьшается на 28% (по сравнению со сплошной кладкой) и повышаются ее теплотехнические свойства. В зависимости от последующей отделки кирпичной стены кладку выполняют впустошовку, подрезая, раствор заподлицо с поверхностью кладки или расшивая швы (рис10). При кладке с подрезкой и расшивкой швы заполняют раствором полностью, а впустошовку швы с лицевой стороны не заполняют раствором на глубину 10... 15 мм. Пустошовка применяется в тех случаях, когда предполагается оштукатуривать стены или расшивать швы цветным раствором. . Прочность кладки во многом зависит от качества заполнения швов раствором, от их толщины и равномерности утеплителя. Раствор расстилают равномерной грядкой и затем разравнивают. Толщина горизонтальных швов кладки из всех видов кирпича не менее 10 и не более 15 мм, а вертикальных швов — 8...15 мм. Укладку кирпича в конструкцию выполняют способами вприжим, вприсык, вприсык с подрезкой и в полуприсык. Первые три способа используют при кладке верстовых рядов, а полуприсык забутки. Способы вприжим н вприсык с подрезкой выполняют при кладке с полным заполнением наружных швов раствором, а способ вприсык — при кладке впустошовку. При кладке тычкового ряда наружной и внутренней версты с полным наполнением швов раствор расстилают в виде грядки шириной 23...24 см, толщиной 2...2, 5 см на расстоянии 1 см от вертикальной плоскости стены. Под ложковыс верстовые ряды раствор расстилают в виде грядки шириной 10...11 см, а толщина слоя и расстояние от обреза стены при этом сохраняются. Под ряды забутки раствор расстилают слоем 2...2, 5 см вплотную к уложенной версте. При кладке вприсык, т. с. впустошовку, раствор от вертикальной плоскости стены расстилают на расстоянии 2...3 см. Кладку вприжим выполняют обычно на жестком растворе. Для этого из постели, приготовленной сразу на несколько кирпичей, раствор кельмой подгребают к торцу ранее уложенного кирпича, одновременно прижимая его укладываемым кирпичом. Выжатый при этом из швов раствор подрезают кельмой. Кирпич осаживают и поправляют рукояткой кельмы. Кладку вприсык выполняют на пластичном растворе без использования кельмы. Вертикальный шов образуют путем загребения раствора из постели гранью укладываемого кирпича. Уложенный кирпич осаживают нажимом руки. Кладку вприсык с подрезкой ведут также на пластичном растворе. Укладка кирпича выполняется аналогично укладке вприсык. Но поскольку раствор в этом случае расстилают на расстоянии 1 см от вертикальной плоскости стены, то при осаживании кирпича нажатием руки происходит выдавливание избытка раствора, который подрезают кельмой. Укладку забутки в п о л у п р и с ы к производят на пластичный раствор, разостланный между наружной и внутренней верстами. Кладку обычно выполняют двумя руками, держа два кирпича почти плашмя и загребая их ребрами раствор из постели. В случае необходимости временно прекратить кладку ее оканчивают вертикальной или убежнон штрабой (рис. 10) КЛАДКА ИЗ КАМНЕЙ правильной формы

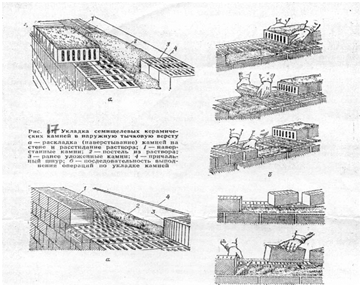

Кладка стен из керамических камней. Для снижения общего веса здания и повышения теплотехнических свойств стены широко используют керамические камни с поперечными щелевндпыми пустотами. Такие камни имеют высоту 138 мм, т.е. в два раза больше, чем у обычного кирпича Кладку стен и керамических камней ведут по ценной системе перевязки швов с применением раствора подвижностью б...7 см. Применение более пластичного раствора приводит к затеканию его в пустоты, что снижает теплотехнические свойства кладки. Укладку керамических камней начинают с наружной версты. При укладке тычкового ряда наружной версты камни раскладывают (наверстывают) насухо вплотную друг к другу на ложковые грани, несколько свешивая их с внутренней стороны стены. После этого раствор одновременно расстилают и разравнивают кельмой под наружную версту и на наверстанные с внутренней стороны стены камни. Затем наверстанные с раствором камни берут поочередно двумя руками за торцовые грани и подносят к месту укладки, постепенно поворачивая его так, чтобы ложковая грань с раствором расположилась вертикально к стороне ранее уложенного камня. Укладываемый камень прижимают к ранее уложенному и осаживают на постель руками. При кладке ложкового ряда наружной версты камни наверстывают на внутренней половине стены, раскладывая их вдоль стены, а щелями вверх. Затем расстилают и разравнивают грядку раствора под эту версту. Кельмой из постели захватывают порцию раствора, необходимую для заполнения вертикального шва, и наносят ее на тычковую грань ранее уложенного камня. Чтобы раствор не стекал, его поддерживают кельмой до тех пор, пока не начнут прижимать тычковой гранью укладываемого камня (рис.12),. Кладку камней в забутку производят после кладки наружной версты. Тычковые ряды верстают насухо на обрез стены у внутреннего края, так же как и при кладке тычковой наружной версты. Затем для этого ряда устраивают постель и раствора, одновременно раскладывая его по наверстанным для забутки камням. Укладку камней выполняют с одновременным их поворотом (так же, как при укладке тычкового верстового ряда. Ложковую внутреннюю версту укладывают после кладки камней в забутку. При этом камни наверстывают на середину стены, а кладку ведут вприжим с вытягиванием раствора кельмой по торцу ранее уложенного камня, как при кладке наружной ложковой версты. Кладка из мелких блоков. Мелкие блоки изготовляют из тяжелого; легкого, ячеистого бетонов, а также из силикатной массы (газосиликатные, силикальцитные, газосиликальцитные и др.). Они могут быть сплошными и пустотелыми. Фасадные стены, выполненные из блоков с пористой структурой, обычно облицовывают кирпичом. Кладку стен из мелких блоков выполняют по цепной системе перевязки швов с чередованием ложковых и тычковых рядов и обеспечением взаимного смещения поперечных швов на 1/4 длины блока. При кладке пустотелых бетонных блоков пустоты заполняют в каждом ряду шлаком, который тщательно уплотняют. Для кладки блоков применяют раствор, имеющий подвижность 6...7 см. Кладку ложкового ряда начинают с наружной версты. Для этого блоки предварительно наверстывают насухо на внутренней половине стены торцовыми плоскостями вверх. Одновременно с подготовкой постели на торны наверстанных блоков распределяют слой раствора. Затем каменщик двумя руками укладывает блок на постель, приближая тычковую плоскость с раствором к ранее уложенному блоку. Внутренние тычковые и ложковые версты выкладывают так же, как и наружные, только блоки наверстывают на возведенной наружной половине степы. Кладку из мелких блоков чаще облицовывают обычным или лицевым кирпичом, укладываемым на высоту до восьми рядов без перевязки швов. После восьми рядов делают перевязку швов прокладным тычковым рядом кирпича, т. е. укладкой его на всю ширину стены.
|
