Маршрут обробки гвинта
|
|
Розміри, мм
Вид заготовки – прокат
Матеріал – сталь45
Число деталей з заготовки – 51
| №№ операцій | Зміст операцій | Схема базування (оснастка) | Обладнання |
| Рубати приток Ø 16 в розмір 3000 | Циліндрична поверхня -4 точки Торець – 1 точка | Прес К9534 | |
| Випрямляти пруток | Прес И5526 | ||
| Виконати на кінцях прутка фаски під кутом 200 | Та ж сама | Токарний ХС 150 | |
| Точити шийку під нарізку М10х1, 5-6g до Ø 8, 99-0, 08 під накатування, точити фаски, точити шийку Ø 13, 8 під шестигранник. Відрізати деталь, витримуючі розмір 45, 5 | Та ж сама (цанговий патрон, групове налагодження) | Токарний автомат 1Е125П | |
| Підрізати другий торець, витримуючі розмір 7, точити фаску | Та ж сама (цантовий патрон, групове налагодження) | Токарний 16Т02П | |
| Фрезерувати шистигранник витримуючі розмір S=12-0, 24 остаточно | Та ж сама (спеціальний пристрий) | Горизонтально-фрезерний 6Р80Ш | |
| Зачистити заусениці | Вібраційна машина ВМПВ-100 | ||
| Накатати нарізку М10х1, 5-6g витримуючі розмір 25 | Циліндрична поверхня -4 точки (ніж) | Різенакатний А9518 | |
| Миття деталі | Мийна машина | ||
| Технічний контроль | Плита ГОСТ 10905-86 | ||
| Термообробка | |||
| Нанесення покриття |
Рис. 3. Гвинт до додатку 13 (3)

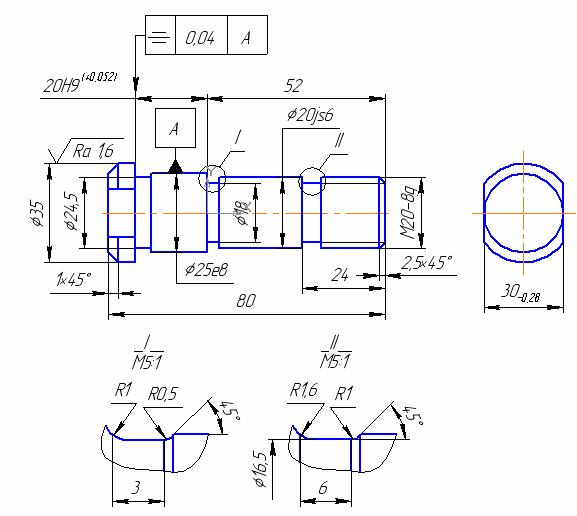

Рис. 6. Вісь до додатку 13 (4)
13.4 (6) Маршрут обробки осі
Розміри, мм
Вид заготовки – прокат
Матеріал – сталь45
Число деталей з заготовки – 34
| №№ операцій | Зміст операцій | Схема базування (оснастка) | Обладнання |
| Рубати приток Ø 36, витримуючі розмір 3000 | Прес КБ9534 | ||
| Випрямляти пруток | Прес И5526 | ||
| Виконати на кінцях прутка фаски під кутом 200 | Циліндрична поверхня -4 точки | Токарний ХС 151 | |
Підрізати і центрувати торець, точити шийку під накатування нарізки М20-8g, точити шийки Ø 20jS6  і Ø 25е8  під шліфування, точити шийку Ø 35, канавки в =3 і канавку в =6, фаски відрізати деталь, витримуючі розмір 81
| Циліндрична поверхня -4 точки Торець – 1 точка (УЗПО) | Токарний автомат 2Б240-6К | |
| Підрізати другий торець, витримуючі розмір 8, 3-0, 1, точити фаску і центрувати торець | Та ж сама (цанговий патрон) | Токарний 16Т02П | |
| Фрезерувати дві лиски, витримуючі розмір 30-0, 28 остаточно | Та ж сама (УЗПО) | Фрезерний 6Р80Ш | |
| Зачистити заусениці | Вібраційна машина ВМПВ-100 | ||
| Накатати нарізку М20-8g остаточно | Циліндрична поверхня -4 точки (ніж) | Різенакатний А9518 | |
| Термічна обробка | |||
| Шліфувати поверхню Ø 20jS6 остаточно
| Вісь – 4 точки Торець – 1 точка (центри, хомутик) | Круглошліфу- вальний ЗУ10В | |
| Шліфувати поверхню Ø 25е8 з під шліфуванням торця Ø 35/Ø 25е8, витримуючі розмір 20Н9 (+0, 052) остаточно
| Та ж сама | Та ж саме |
Продовження 13.4
| Миття деталі | Мийна машина | ||
| Технічний контроль | Плита ГОСТ 10905-86 | ||
| Нанесення покриття |
