Контроль трубной резьбы.
При контроле трубной резьбы резьбовым калибром-кольцом натяг — расстояние между измерительной плоскостью калибра и концом сбега резьбы трубы — должен быть 9±3, 175 мм. Маркировка. На цилиндрической поверхности каждой трубы с левой резьбой или на грани должна быть четко нанесена клеймением маркировка: размер трубы, номер, номер плавки, марка стали, дата выпуска и клеймо ОТК. Для предохранения от повреждений при транспортировке резьба предохраняется кольцами. Переводники. Технические требования к переводникам предусматриваются в соответствии с ТУ 26-02-652—75. Технические свойства, правила приемки и методы контроля механических свойств после термической обработки, параметров и предельных отклонений резьб и резьбовых соединений переводников — по ГОСТ 631—75 «Трубы бурильные с высаженными концами и муфты к ним» и ГОСТ 5286—75 «Замки бурильных труб». Для повышения сопротивления усталости резьбовых соединений ведущих бурильных труб разработан ряд конструкций, которые изготовляются и применяются буровыми организациями. 1. Конструкция АзНИПИнефти с цилиндрическим блокирующим пояском ТВБ (рис. 35). Рис. 35. Ведущая труба с блокирующим пояском ТВБ: I — труба квадратного сечения; 2 — переводник Прочность и герметичность резьбового соединения обеспечиваются конической резьбой и блокирующим пояском. Поясок протачивается на стандартной горячекатаной ведущей трубе квадратного сечения (по ТУ 14-3-126— 73) за резьбой. Конструкции соединения разработаны для ведущих труб квадратного сечения 112, 140, 155 мм. Резьбу переводника проверяют по ТУ 14-3-126— 73 калибром со смещением измерительной плоскости соответственно на 84, 94 и 109 мм. Переводники навинчиваются в горячем состоянии после их нагрева на 400—430°С. 2. Конструкция ВНИИБТ с коническими стабилизирующими поясками и переводниками — ТВКП. Прочность и герметичность резьбового соединения обеспечиваются конической резьбой трапецеидального профиля ТТ с углом 30° (по ГОСТ 631—75) и коническим стабилизирующим пояском конусностью 1: 32 (рис. 36, а, б). Поясок протачивается на стандартной горячекатаной ведущей трубе квадратного сечения (по ТУ 14-3-126—73) за резьбой трапецеидального профиля ТТ. Разработаны конструкции ведущих труб квадратного сечения ТВКП— 112, 140, 155 мм. Трубы ТВКП изготовляются по ТУ-51-276—-86. Нижний и верхний переводники ПВВК и ПВНК должны изготовляться из стали марок 40ХН или 40ХН2МА (ГОСТ 4543—71) с механическими свойствами после термообработки по ГОСТ 5286—75. Верхний переводник имеет левое направление резьбы. Размеры соединений приведены на рис. 37. На наружных поверхностях переводников не должно быть плен, раковин, закатов и других дефектов. Вырубка, заварка и заделка дефектных мест не допускаются. Разностенность торца конуса ниппельного конца нижнего переводника не должна превышать 2 мм. Профиль, размеры и предельные отклонения замковой резьбы предусматриваются по ГОСТ 5286—75. Впадины замковой резьбы и зарезьбовую канавку резьбы ТТ рекомендуется упрочнять путем обкатки роликом по инструкции ВНИИБТ ИОР—УОР2. Замковая резьба, резьба ТТ и коническая расточка переводников должны быть фосфатированы.

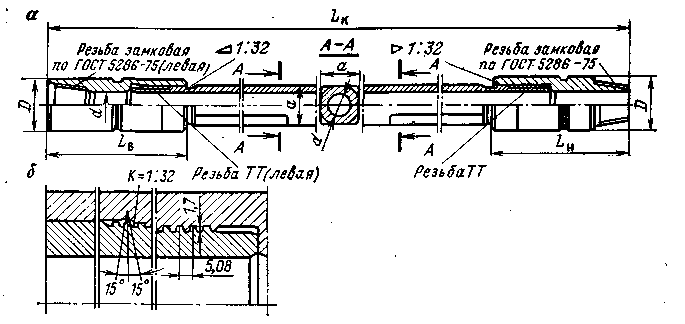

Рис. 36. Ведущая труба с коническими стабилизирующими поясками ТВКП: А - труба б — резьбовое соединение Сборка переводников с трубой по резьбе ТТ и коническому стабилизирующему пояску должна производиться горячим способом с нагревом в индукторе до температуры (°С): ПВВК-112, ПВНК-П2... 430—450 ПВВК-140, ПВНК-140 400—420 ПВВК-155, ПВНК-150.... 380—400 После свинчивания соединения должно быть обеспечено сопряжение торца трубы и внутреннего упорного торца переводника по всему периметру стыка упорных поверхностей. Контроль резьбового соединения ТВКП. Резьба ТТ ведущей бурильной трубы контролируется резьбовыми и гладкими калибрами, так же, как бурильные трубы с коническими стабилизирующими поясками по ГОСТ 631—75. В переводниках ПВВК и ПВНК контролируются внутренняя резьба ТТ и коническая расточка, а также внутренняя и наружная замковые резьбы по ГОСТ 5286—75. Рис. 37. Резьбовое соединение ведущих труб ТВКП: а — переводник; б — труба
Промышленностью осваиваются ведущие бурильные трубы цельной конструкции квадратного и шестигранного сечений в соответствии со стандартом СЭВ 1384—78, аналогичные стандарту АНИ-7.
|
