Трубы бурильные с высаженными концами и муфты к ним
Для увеличения толщины стенок и прочности бурильных труб в нарезанной части концы их высаживаются внутрь или наружу (ГОСТ 631—75). Бурильные трубы соединяются в колонну с помощью замков. На конец трубы (тип 1, 2 до ГОСТ 631—75) навинчивается на резьбе треугольного профиля муфтовая или ниппельная часть замка. С целью упрочнения и исключения возможности усталостного разрушения трубы по трубной резьбе применяются бурильные трубы с высаженными внутрь и наружу концами и коническими стабилизирующими поясками — тип 3, 4 по ГОСТ 631—75. В практике бурения их называют соответственно ТБВК, ТБНК. Короткие трубы (6 м) с резьбой треугольного профиля предварительно соединяются между собой соединительными муфтами. Трубы типов 1, 2 изготовляются с правой и левой резьбамл, трубы типов 3, 4 — с правой резьбой и по соглашению потребителя с изготовителем — с левой. Трубы всех типов изготовляются длиной: 6, 8 и 11, 5 м — при условном диаметре труб 60—102 мм; 11, 5 м — при условном диаметре труб 114 — 168 мм. В поставляемой партии допускается до 25% труб длиной 8 м и до 8% —длиной 6 м. С согласия потребителя допускается изготовление труб диаметром 114 мм, длиной 6 и 8 м. Длина трубы определяется расстоянием между ее торцами, а при наличии навинченной муфты — расстоянием от свободного торца муфты до последней риски резьбы другого конца трубы.

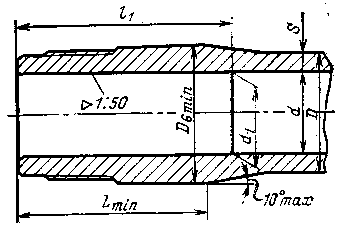

Рис. 38. Трубы с высаженными внутрь концами и муфты к ним (тип 1) Рис. 39. Трубы с высаженными наружу концами и муфты к ним (тип 2) Допускается применение бурильных труб длиной 11, 5 м, сваренных по месту высадки из двух труб по специальным техническим условиям. Трубы типов 1, 2 длиной 6, 8 и 11, 5 м поставляются без муфт, а по заказу потребителя трубы длиной 6 и 8 м — в комплекте с навинченными вручную муфтами. Допускаются следующие отклонения по размерам и массе труб: По наружному диаметру трубы, %: при обычной точности изготовления (трубы типов 1—4).... ±1 при повышенной точности изготовления (трубы типов 1, 2)... ±0, 75 Увеличение наружного диаметра за высаженной наружу частью труб, мм: типа 2 на длине не более 100 м.............. < 1 ' типа 4 на длине не более 150 мм............ < 4 По наружному диаметру муфты (трубы типов 1, 2), %..... ±1 По толщине стенки труб, %: обычной точности (трубы типов 1—4)........... —12, 5 повышенной точности (трубы типов 1, 2).......... —10 (плюсовые отклонения ограничиваются массой труб) по диаметру расточки муфты (трубы типов 1, 2), мм............ +1 По наименьшему внутреннему диаметру высаженной части (трубы типов 1, 3), мм.....,, •-............. ±1, 5 Рис. 40. Конец трубы с высаженными внутрь концами и коническими стабилизирующими поисками (тип 3) Рис. 41. Конец трубы с высаженными наружу концами и коническими стабилизирующими поясками (тип 4) По длине труб для типов 1—4, м:.. t длиной 6—8 м.................... +0, 6 длиной 11, 5 м........ >............. +0, 9 По длине муфты, мм..................... ±3 По массе одной трубы, %: обычной точности (трубы типов 1—4)........... +9 повышенной точности (трубы типов 1, 2).......... +6, 5 Овальность и разностенность не должны выводить размеры труб за предельные отклонения по наружному диаметру и толщине стенки. Кривизна труб на концевых участках, равных одной трети длины трубы, не должна превышать 1, 3 мм на 1 м. Общая кривизна трубы (стрела прогиба) на середине длины трубы не должна превышать 1/2000 длины трубы. Кривизна конца трубы — частное от деления стрелы прогиба на расстояние от места измерения до ближайшего конца трубы. Длина высадки в расчет не принимается. Условное обозначение бурильных труб: вид высадки, точность изготовления (труб типов 1 и 2) буква К — для труб типов 3 и 4, условный диаметр трубы, толщина стенки, группа прочности и ГОСТ 631—75.
|
