Что такое Масштаб, его размерность и обозначение
|
|

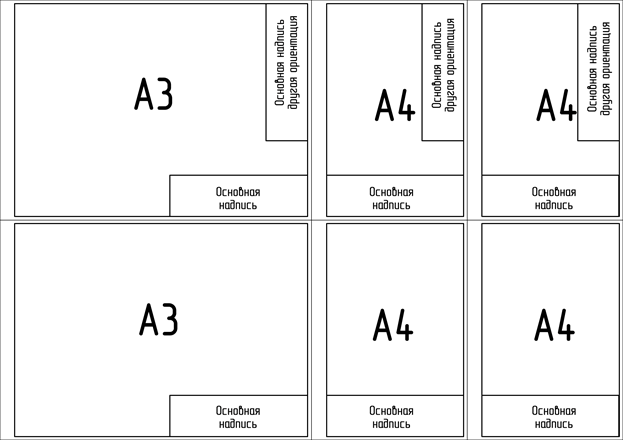

Показать на примере разбивку формата А1 на меньшие форматы при выполнении нескольких чертежей на одном листе, нанести рамки, указать возможные положения основных надписей
Какие типы линий предусмотрены ГОСТ 2.303-68 (назначение и относительная толщина) (Таблица 2)
Назовите длину штрихов и расстояние между ними (для штриховых и штрих-пунктирных линий) (Таблица 2)
Что такое Масштаб, его размерность и обозначение
Масштаб – отношение линейных размеров изображения предмета на чертеже к его действительным размерам.
Масштаб проставляют в предназначенной для этого графе основной надписи чертежа по типу 2: 1; 1: 1; 1: 2. В остальных случаях – по типу М2: 1
6. Какие масштабы увеличения и уменьшения предусмотрены ГОСТ 2.302-68?
| Масштабы уменьшения* | 1: 2; 1: 2, 5; 1: 4; 1: 5; 11: 10; 1: 15; 1: 20; 1: 25; 1: 40; 1: 50; 1: 75; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000 |
| Натуральная величина | 1: 1 |
| Масштабы увеличения | 2: 1; 2, 5: 1; 4: 1; 5: l; 10: 1; 20: 1; 40: 1; 50: 1; 100: 1 |
*При проектировании генеральных планов крупных объектов допускается применять масштабы 1: 2000; 1: 5000; 1: 10000; 1: 20000; 1: 25000; 1: 50000.
7. Зависит ли величина размерных чисел от масштаба изображения?
Размерное число должно всегда указывать действительный размер детали независимо от масштаба чертежа
8. В каких единицах проставляются размеры на чертежах? Отступления
Размеры проставляются в миллиметрах без указания единицы измерения. Если на чертеже необходимо указать размеры в других единицах измерения, то соответствующие размерные числа записывают с обозначением единицы измерения или указывают их в технических требованиях.
9. На каком минимальном расстоянии следует проводить размерные линии от параллельных им линий контура, или других размерных линий?
От линий контура на 10 мм, от других размерных линий на 7 мм.
10. Как должны располагаться размерные числа линейных и угловых размеров при различных наклонах размерных линий?
|

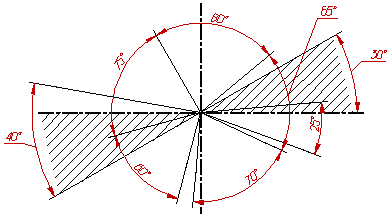

Угловые размеры наносят так, как показано на рисунке 1. В зоне, расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпуклости; в зоне, расположенной ниже горизонтальной осевой линии - со стороны вогнутости размерных линий. В заштрихованной зоне наносить размерные числа не рекомендуется.
Рисунок 2
Размерные числа линейных размеров наносят над размерной линией возможно ближе к её середине. (Рисунок 2)
11. На сколько мм выносные линии должны выходить за концы стрелок размерных линий?
Выносные линии должны выходить за концы размерных стрелок на 1...5 мм
