Что такое полный разрез, местный, простой, сложный (ступенчатый и ломанный)

Полный разрез детали представляет собой изображение предмета, рассеченного одной плоскостью, причем это изображение относится только к данному разрезу и не влечет за собой изменения других изображений той же детали.
Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным.
Простым называется разрез при одной секущей плоскости.
Сложным называется разрез при двух и более се­кущих плоскостях.
Сложный разрез, образованный несколькими параллельными секущими плоскостями, называется ступенчатым. Ступенчатые разрезы могут быть горизонтальными, фронтальными, профильными и наклонными.
У ломаных разрезов секущие плоскости условно повертываются около линии их пересечения до совмещения в одну плоскость.

20. В каких случаях и для чего допускается соединение половины вида с половиной соответствующего разреза? Где в этом случае располагается разрез и какая линия служит границей раздела между видом и разрезом?

Если вид и разрез являются симметричными изображениями, то на чертеже соединяют половину вида с половиной разреза. В этом случае линией, разделяющей вид и разрез, будет являться ось симметрии, которая проводится штрихпунктирной линией.
При выполнении изображений, содержащих соединение половины вида и половины соответствующего разреза, необходимо соблюдать следующие правила:
1) границей между видом и разрезом должна служить ось симметрии, тонкая штрихпунктирная линия.
2) разрез на чертеже располагают справа от оси симметрии или под ней.
3) на половине вида штриховые линии, изображающие контур внутренних очертаний, не проводят.
4) размерные линии, относящиеся к элементу детали, вычерченному только до оси симметрии (например, отверстия), проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный.

21. В каких случаях нельзя соединить половину вида с половиной разреза у симметричных деталей и почему? Что следует сделать в таких случаях

Если с осью симметрии совпадает линия контура, то соединяют часть вида с частью разреза, разделяя их сплошной тонкой волнистой линией так, чтобы линия контура не исчезла с чертежа. При этом линии невидимого контура на половине вида или на части вида не показывают.

22. Какая разница между разрезом и сечением?

Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.

23. Какая линия применяется для обозначения местного разреза?

Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом. Эти линии не должны совпадать с какими-либо другими линиями изображения.

24. Что такое сечение, какие виды сечений вы знаете? Какие типы линий применяются для обводки различных типов сечений

Сечение - изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости.

В зависимости от расположения сечения подразделяются на вынесенные и наложенные. Вынесенными сечениями называются такие, которые располагаются вне контура изображений.

Наложенными сечениями называются такие, ко­торые располагаются непосредственно на видах чертежа.
Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обво­дят сплошной тонкой линией (от S/3 до S/2).

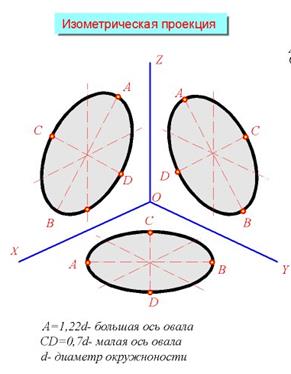

25. Как располагаются аксонометрические оси в прямоугольной изометрии? Как направляется малая и большая оси эллипсов, расположенных в различных плоскостях?

Аксонометрические оси в прямоугольной изометрии располагаются под углом 120° друг к другу
