Расчет зажимного устройства
3.4.1 Расчет режимов резания. 1) Глубина фрезерования: t =25 мм; 2) Ширина фрезерования: В =25 мм; 3) Подача при черновом фрезеровании: Sz=0.03 мм/зуб; 4) Частота вращения фрезы: n =560 об/мин. 5) Сила резания:
где Ср = 261; x = 0, 9; y = 0, 8; n = 1, 1; q = 1, 1; w = 0, 1 – коэффициент степени в формуле силы резания (табл. 41),

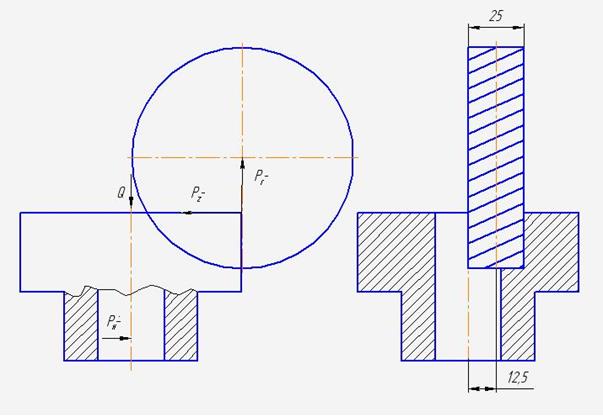

3.5 Расчётная схема, уравнение равновесия и расчёт зажимного усилия Рисунок 3 Уравнение равновесия имеет вид:
тогда
где ¦=0, 25 - коэффициент трения, а = 40мм - расстояние в =17, 5мм - расстояние, С учетом коэффициента надёжности закрепления к, уравнение примет вид: где, при этом k0=1, 5 - гарантированный коэффициент запаса; k1=1, 2 - коэффициент, учитывающий увеличение силы резания из-за случайных неровностей на заготовке; k2=1, 2 - коэффициент, учитывающий увеличение сил резания вследствие затупления режущего инструмента; k3=1, 3 - коэффициент, учитывающий увеличение сил резания при прерывистом фрезеровании; k4=1, 2 - коэффициент, характеризующий непостоянство непостоянство зажимного усилия для ручных зажимных устройств; k5=1 - коэффициент, учитывающий эргономику немеханизированного зажимного механизма при удобном расположении и малой длине рукоятки; k6=1 – коэффициент для опорного элемента, имеющего ограниченную поверхность контакта с заготовкой;
Подставляя полученные данные в формулу, получим:
|
