Условное изображение резьбы на чертежах

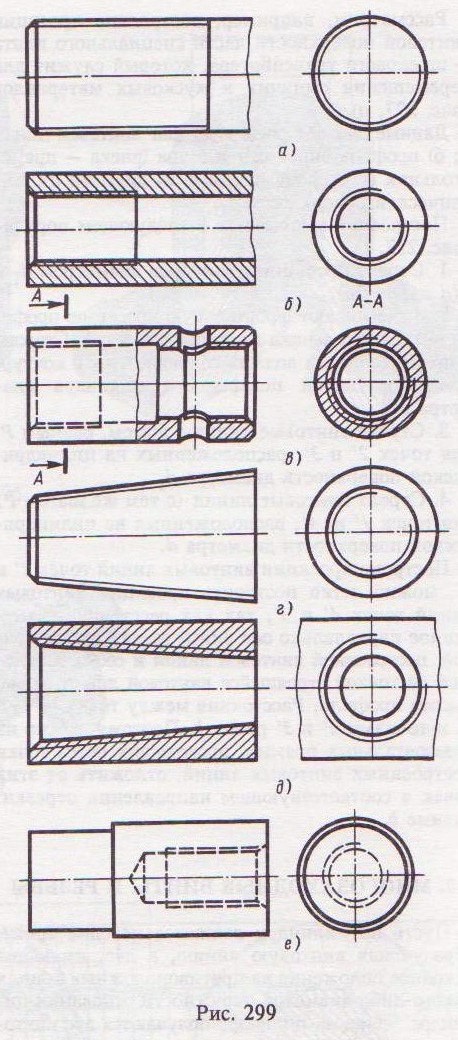

Вычерчивание проекции винтовой поверхности является весьма трудоемким процессом. Поэтому на чертежах резьба изображается условно. По ГОСТ 2.311–68 все типы стандартных резьб изображаются на чертежах одинаково – упрощенно, независимо от их действительного вида. Резьбу на стержне (наружную) изображают сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями – по внутреннему диаметру (рис. 299, а). На изображении, полученном проецированием на плоскость, параллельную оси стержня с резьбой, сплошные тонкие линии должны пересекать границу фаски. На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы, по наружному диаметру резьбы проводится окружность сплошной основной линией, а по внутреннему диаметру резьбы тонкой сплошной линией – дуга, приблизительно равная 3/4 окружности и разомкнутая в любом месте; на таком виде фаска не изображается (рис. 299, а). Внутренняя резьба в отверстии (рис. 299, б) на продольном разрезе изображается сплошными основными линиями по внутреннему диаметру и сплошными тонкими линиями по наружному диаметру резьбы, проводимыми только до линий, изображающих фаску. На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы, по внутреннему диаметру резьбы проводится окружность сплошной основной линией, а по наружному диаметру проводится тонкой сплошной линией дуга окружности, разомкнутая в любом месте и равная приблизительно 3/4 окружности; фаска на таком виде не изображается. Расстояние между сплошными основной и тонкой линиями, применяемыми для изображения резьбы (рис. 299, а и б), должно быть не менее 0, 8 мм и не более шага резьбы. Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной линией (рис. 299, а и б).
Невидимую резьбу показывают штриховыми линиями одной толщины по наружному и по внутреннему диаметру (рис. 299, в, е). Пример конической наружной резьбы показан на рис. 299, г. Внутренняя коническая резьба в разрезе приведена на рис. 299, д.
|
