Главное окно

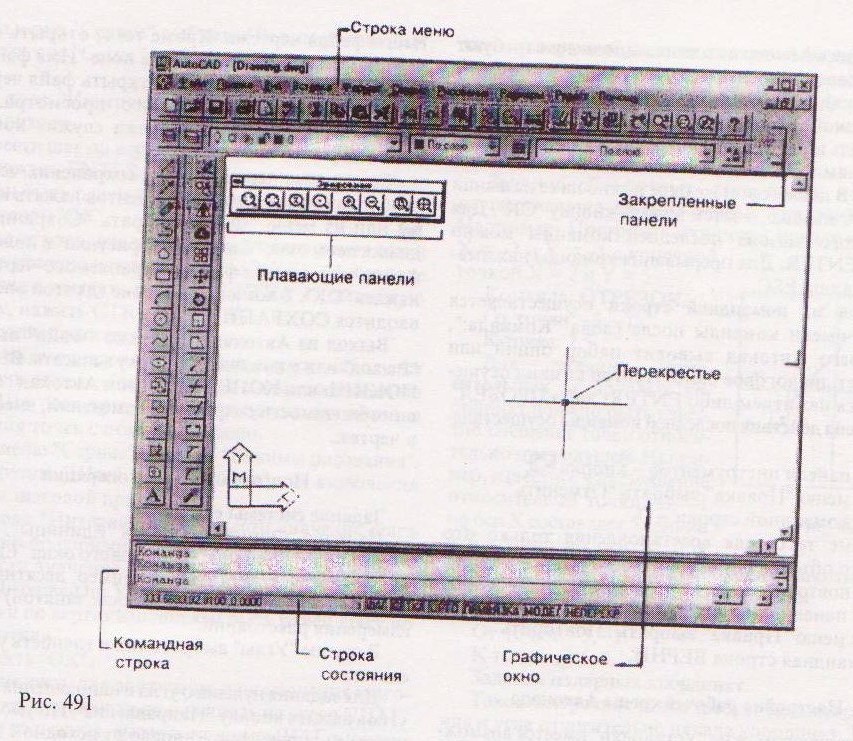

Главное окно Автокада изображено на рис. 491.

Графическое окно поле чертежа, где ведется построение изображения объекта и его редактирова­ние.

Текстовое окно (не изображено) - служит для показа протокола введенных пользователем команд и сообщений, выданных Автокадом.

Перекрестье курсора - предназначено для указа­ния точек и выбора объектов чертежа. Управляется устройством указания (мышью).

Строка состояния – отображает координаты перекрестья курсора и информацию о средствах рисования (сетка, шаг и др.).

Строка меню - текстовое отображение на экране команд Автокада. В строке меню высвечиваю ire • подающие меню.

Панели инструментов- пиктограммы, графичес­ки представляющие команды Автокада. Пан инструментов могут быть закрепленными и плаваю­щими. При необходимости панели можно закрыть, воспользовавшись меню " Вид".

Командная строка - служит для ввода имени команды с клавиатуры.

Контекстное меню - режимы объектной привязка и отслеживания. Появляется на экране по желанию пользователя.

Вызов команд осуществляется:

- выбором пункта меню;

- щелчком кнопки мыши на соответствующей пиктограмме панели инструментов;

- через командную строку.

Получение помощи по любой команде осуще­ствляется из меню " Помощь", пункт " Содержание Кроме того, имеется возможность получить справку по текущей команде, пункту меню или инструменту панели:

- справка по команде: ввести " помощь" или
нажать F1;

- справка по диалоговому окну: кнопка " помощь" или F1;

- справка по пункту меню: клавиша F1.
