Построение многоуголь­ников.

- Многоугольники (пра­
вильный) можно строить тре­
мя способами:

- вписать его в окружность (рис. 501);

- описать вокруг него (рис. 502);

- задать начало и конец
стороны многоугольника
(рис. 503).

1. Из меню " Рисование" выбрать " Многоугольник".

2. Ввести количество сторон многоугольника.

3. Указать центр (1) многоугольника.

4. Ввести В (вписанный многоугольник) или О (описанный многоугольник).

5. Задать радиус (г). Командная строка: МН-УГОЛ. Построение окружностей.

Окружности строятся путем задания центра и радиуса; центра и диаметра; только диаметра, указывая его начало и конец. Окружность также можно построить по трем точкам или можно постро­ить окружность, касающуюся либо двух, либо трех объектов чертежа (рис. 504- 508).

Построение окружности по центру и радиусу (рис. 504).

1. Из меню " Рисование" выбрать " Круг"..

2. Указать централь­
ную точку.

3. Задать величину
радиуса.

Командная строка: КРУГ.

Построение окруж­ности, касающейся су­ществующих объектов (рис. 507).

1. Из меню " Рисова-
ние" выбрать " Круг" да­
лее " 2 точки касания, ра­
диус".

2. Включается режим объектной привязки " Каса­тельная".

3. Выбрать первый объект (1).

4. Выбрать второй объект (2).

5. Задать радиус окружности.
Построение дуг.

Дуги строятся по трем точкам (начальной, промежуточной и конечной); по центральному углу, радиусу, направлению или длине хорды и др.

Построение дуги по трем точкам (рис. 509).

1.Из меню " Рисование" выбрать " Дуга", далее три точки.

2. Указать начальную точку (1).

3. Указать промежуточную точку (2).

4. Указать конечную точку.

По умолчанию отрисовка дуги производится против часовой стрелки.

Построение дуги по началу, центру и длине хорды (рис. 510).

1. Из меню " Рисование" выбрать " Дуга", далее 'Начало, центр, длина".

2. Указать начальную точку (1).

3. Указать центральную точку (2).

4. Задать длину хорды.
Командная строка: ДУГА.
Построение эллипсов.

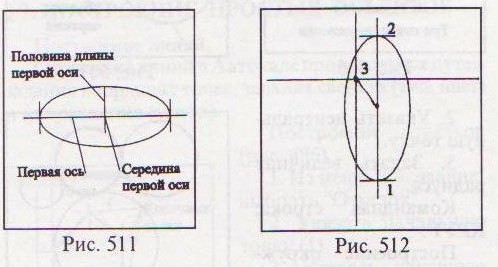

Эллипсы в Автокаде по умолчанию строятся по началу и концу первой оси, а также по половине длины второй оси. Причем первой может быть и большая, и малая оси эллипса (рис. 511).

1. Из меню " Рисование" выбрать " Эллипс".

2. Начало первой оси (1).

3. Конец первой оси (2).

4. Задать половину длины второй оси (3)
(рис.512).

Командная строка: ЭЛЛИПС.
