J - d диаграмма влажного воздуха. Возможные схемы процессов тепловлажностной обработки воздуха на J - d диаграмме.

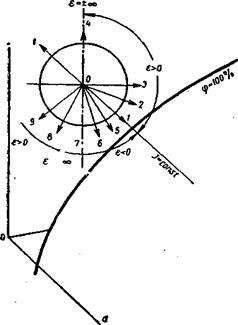

Характеристика процесса изменения состояния воздуха в I-d диаграмме. ε =(∆ I/∆ d)*103 кДж/кг влаги. Эти характеристики дают соотношения изменений количеств тепла и влаги для воздуха. Из точки О, условно отвечающей началу координат, проведем пучок прямых (0, 1), (0, 2), (0, 3) и т.д. Если ε =0, то процесс пойдет по J=const (0, 1)-адиабатическое увлажнение; если ε > 0, то процесс пойдет с повышением теплосодержания и влагосодержания воздуха и характеристики будут отвечать линиям (0, 2) и (0, 3). Если процесс идет с постоянным влагосодержанием и с увеличением теплосодержания (например, подогрев воздуха в калорифере), то ε =+∞ (0, 4); если наоборот, то ε = - ∞ (0, 7) (например, калорифер в котором циркулирует холодная вода). Следовательно, процессу увеличения теплосодержания вместе с увеличением влагосодержания отвечает область на диаграмме от линии (0, 1) до линии (0, 4); при этом ε > 0. Если процесс идет с увеличением влагосодержания, но с уменьшением теплосодержания, то характеристики ε становятся отрицательными (линии 0, 5 и 0, 6). Когда процесс протекает с уменьшением теплосодержания и влагосодержания, то ε > 0 (линии 0, 8 и 0, 9). Температура - мера нагретости. Температура точки росы - это наинизшая температура, до которой можно охладить воздух при постоянном его влагосодержании. Дальнейшее понижение температуры воды вызывает конденсацию водяных паров. Температура мокрого термометра – это такая температура, которую принимает насыщенная воздушно-паровая смесь в процессе испарения при условии сохранения постоянного теплосодержания воздуха, равному начальному. Теплосодержанием воздуха J (при Р=const) называется количество тепла, находящегося во влажном воздухе, сухая часть которого весит 1кг: Jвлаж.возд = Jсух.возд + Jвод.пара Если воздух охлаждать при постоянном влагосодержании, то его относительная влажность начнет увеличиваться. В тот момент, когда воздух будет насыщен водяными парами, его относительная влажность достигнет 100%. Воздух с относительной влажностью, меньшей 100%, содержит водяные пары при температуре выше их температуры насыщенного пара. Другими словами, когда φ < 100%, водяные пары во влажном воздухе находятся в перегретом состоянии. Абсолютная влажность – количество водяных паров содержащихся в 1 м3 воздуха (г/м3); Относительная влажность – отношение парциального давления водяных паров к парциальному давлению водяных паров содержащихся в воздухе при полном его насыщении (%). Влагосодержание - количество водяных паров содержащихся в воздухе, сухая часть которого весит 1 кг (г/ кг сух.возд).
|
