Приложение 2.1
к лабораторной работе № 2. ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ В7-16А 1. НАЗНАЧЕНИЕ Рисунок 2.4 - Вольтметр универсальный В7-16А. Вольтметр универсальный В7-16А предназначен для: - измерения напряжения постоянного и переменного токов и активного сопротивления; Вольтметр измеряет: - напряжение постоянного тока в диапазоне от 0, 1мВ до 1000 В; - напряжение переменного тока в диапазоне от 0, 1 мВ до 1000 В: - активное сопротивление в диапазоне от 0, 1 Ом до 10 МоМ. Прибор предназначен для эксплуатации в лабораторных и цеховых условиях, питание прибора может осуществляться только от сети переменного тока. 2. ТЕХНИЧЕСКИЕ ДАННЫЕ 2.1. Вольтметр В7-16А имеет четыре поддиапазона измерений; Диапазон частот измеряемых напряжений может быть от 20 Гц до 100 кГц и от 100 кГц до 50 МГц. Диапазоны измерений электрических величин соответствуют значениям, указанным в таблице 2.2. таблица 2.2 2.2. При измерении напряжения переменного тока вольтметр должен градуироваться в среднеквадратических значениях синусоидального напряжения. Основная погрешность вольтметра должна обеспечиваться при измерении напряжения синусоидальной формы в диапазоне частот от 20 Гц до 100 кГц с содержанием гармоник не более 0, 1 % на пределе 1 В и не более 0, 2 % на остальных пределах. 2.3. Предел допускаемой относительной основной погрешности вольтметра в процентах при измерении напряжения переменного тока при времени преобразования 100 мс должен соответствовать таблице 2.2, где: Uk – конечное значение установленного поддиапазона измерений напряжений переменного тока, В; Ux – показание вольтметра, В. 2.3. Предел допускаемой относительной погрешности в процентах при измерении активного сопротивления при времени преобразования 20 мс и 100 мс должен соответствовать таблице 2.2, Где: Rk – конечное значение установленного поддиапазона измерений сопротивлений, кОм; Rx – показание вольтметра, кОм. 2.4. Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды при всех видах измерений не должен превышать половины предела основной погрешности на каждые 10°С изменения температуры. 2.5. Входное сопротивление вольтметра составляет: - не менее 10 Мом при измерении напряжения постоянного тока; - не менее 1 Мом при измерении переменного тока вольтметром. 2.6. Входная емкость вольтметра при измерении напряжения переменного тока не превышает 100 пФ. 2.7. Питание вольтметра осуществляется от сети переменного тока напряжением (220±22) В частотой (50±05) Гц. 3. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

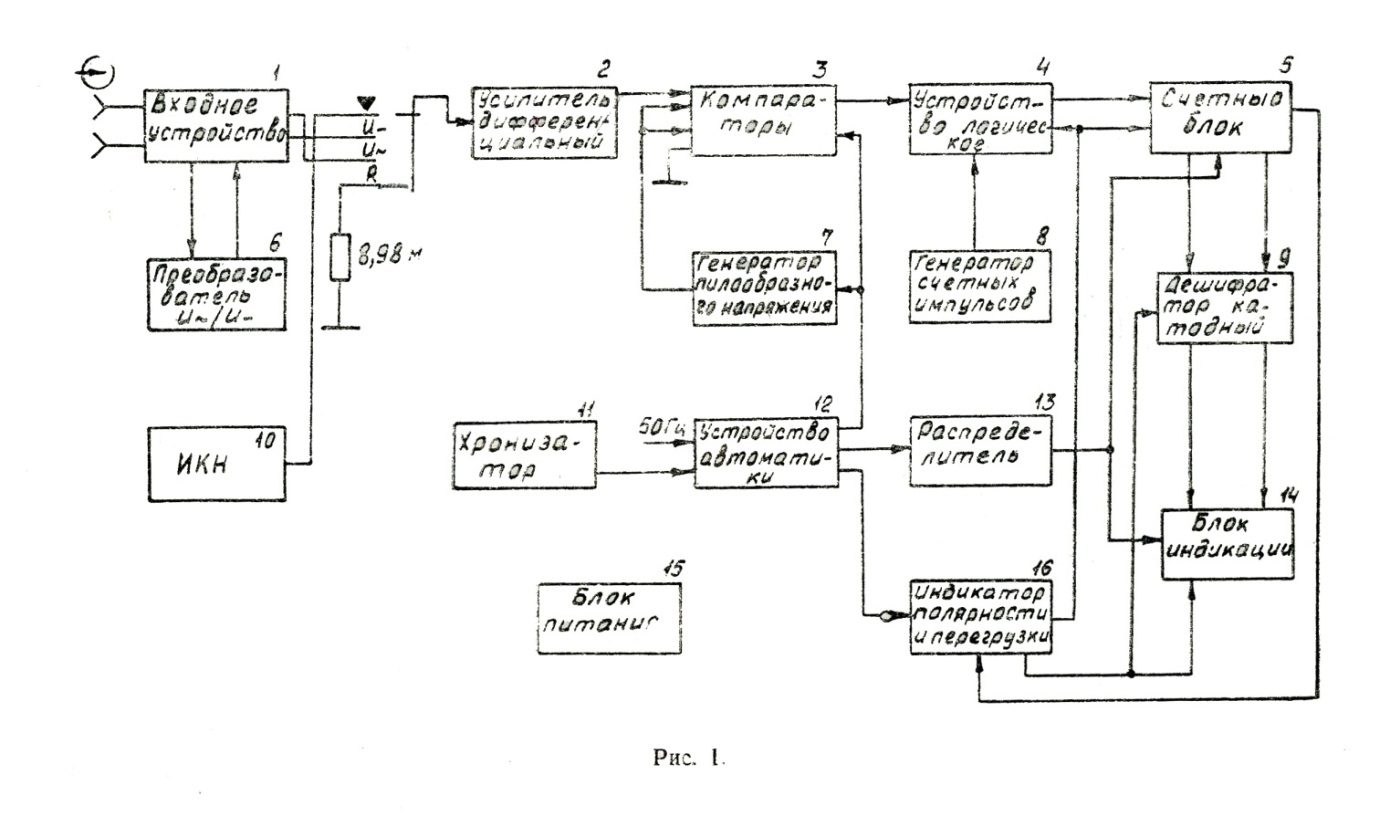

3.1. ПРИНЦИП ДЕЙСТВИЯ 3.1.1. Структурная схема вольтметра изображена на рисунке 2.5. Рисунок 2.5 - Структурная схема вольтметра. Напряжение постоянного или переменного тока подается на входные гнезда. Во входном устройстве напряжения постоянного тока приводится с помощью делителя к номинальному пределу 1В и далее поступает на вход усилителя дифференциального. Напряжения переменного тока с частотой 20 Гц – 20 кГц дополнительно преобразуется в напряжение постоянного тока. Напряжение постоянного тока, полученное во всех трех случаях, подается на блок компараторов. Блок компараторов состоит из двух компараторов: сигнального и нулевого, каждый из которых имеет два входа. На первые входы компараторов подается пилообразное напряжение с генератора пилообразного напряжения. Второй вход нулевого компаратора заземлен. Нулевой компаратор срабатывает в момент равенства нулевого потенциала с пилообразным напряжением. Входное напряжение подается на вход усилителя дифференциального, а за тем на вход сигнального компаратора. Сигнальный компаратор срабатывает в момент равенства измеряемого и пилообразного напряжения. Интервал времени T между моментами срабатывания компараторов пропорционален измеряемому напряжению Uх. Сигналы с выходов компараторов поступают на логическое устройство, на которое поступают импульсы от генератора счетных импульсов, и импульс цикла от устройства автоматики. На выходе логического устройства формируется последовательность радиоимпульсов (сто, двадцать, или один в зависимости от времени преобразования) длительностью τ, заполненных счетными импульсами (пачки импульсов). Радиоимпульсы поступают на счетный блок, включающий в себя четыре декадных делителя с памятью, где происходит подсчет количества импульсов заполнения. Количество импульсов подсчитанных счетчиком будет пропорционально измеряемому напряжению Ux. После окончания импульса длительностью 100 мс (20 мс или 1 мс) в блоке автоматики формируется импульс памяти, предназначенный для переписки информации счетных триггеров в триггеры памяти и импульс сброса, предназначенный для установки схемы счетного блока в исходное состояние. 4. ПОДГОТОВКА К РАБОТЕ 4.1. РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ 4.1.1. Все основные органы управления и присоединения расположены на передней панели вольтметра. Вспомогательные органы управления и присоединения вынесены на заднюю стенку. Назначение органов управления и присоединения разъясняют надписи и графические символы, помещенные возле них. На передней панели расположены следующие основные органы управления: — переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ», которым производится выбор предела измерения напряжения постоянного, переменного токов и активного сопротивления; — переключатель «РОД РАБОТЫ», который обеспечивает взаимное соединение блоков и узлов приборов при различных измерениях; — гнездо « 100 В и активных сопротивлений; — гнезда «1000V», «~ 1000 V» используются при измерении напряжений от 100 В до 1000 В; — потенциометр «ВР. ИНД.» используется для регулировки периода автоматического запуска; — кнопка « — гнезда «89, 8 кΩ), 8, 98 МΩ» (контроль выхода эталонных сопротивлений) используются для калибровки вольтметра при измерении активных сопротивлений; — потенциометры «
— тумблер «СЕТЬ» служит для включения и выключения прибора; — зажим «О» — общий провод при измерениях; — зажим « для заземления вольтметра; — гнездо «ПИТ. ВЧ ДЕТЕКТ.» служит для соединения с вилкой высокочастотного преобразователя. На задней панели: переключатель «ВР. ПРЕОБРАЗ.» позволяет выбирать время преобразования 1. 20 или 100 мс; разъем «ВЫХОД па ЦПМ» служит для подключения к вольтметру цифропечатающей машины. Контакты 21, 22 используются при внешнем запуске вольтметра; — тумблер « 4.2. ПОДГОТОВКА ВОЛЬТМЕТРА К РАБОТЕ 4.2.1. Установить тумблер «СЕТЬ» в верхнее положение. При включении вольтметра должны индицироваться: — один из символов «mV», «V», «Ω», «кΩ)», «П», «МΩ»; — четырех- или трехразрядное число индикаторного табло. 4.2.2. Прогреть вольтметр в течение 1 часа. 4.2.3. Установить тумблер «_ 4.2.4. Установить потенциометр «ВР. ИНД.» в положение, обеспечивающее удобное время индикации. 4.2.5. Установить переключатель «РОД РАБОТЫ» в положение «U-l S», а переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» — в положение «10», Закоротить вход «_ Установить переключатель «РОД РАБОТЫ» в положение «▼» и ручкой «_ 4.2.6. В случае невозможности осуществления установки нуля, установку нуля необходимо производить в следующей последовательности: — установить ручку «_ — установить ручку «_ установить переключатель «РОД РАБОТЫ» в положение «U-l S», а переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» — в положение «1». Закоротить вход «_ — потенциометр «_ — потенциометр «_ — вращая потенциометр «_ Примечания. 1. Рекомендуется соблюдать плавность вращения, начиная с показаний «- 0050», с тем, чтобы не пропустить показания «0000».
2. Не следует особо тщательно выставлять показание «0» в младшем разряде именно потенциометром «_ при необходимости это можно сделать ручкой «_ для чего она заранее была выставлена в среднее положение. — установить переключатель «РОД РАБОТЫ» в положение «_ — вращая потенциометр «_ Примечание. Не следует особо тщательно выставлять показание младшего разряда именно потенциометром «_
5 ПОРЯДОК РАБОТЫ
5.1. Измерение напряжения переменного тока частотой 20 Гц ÷ 100 кГц - Установить переключатель «ПРЕДЕЛ ИЗМЕРЕНИЯ» в положение, соответствующее величине измеряемого напряжения. - Установить переключатель «РОД РАБОТЫ» в положение «U ~», соответствующее частоте измеряемого напряжения 20 Гц ÷ 100 кГц. - Подать измеряемое напряжение величиной до 100 В на гнездо «_ - Установить потенциометр «ВР. ИНД.» в положение, обеспечивающее удобное время индикации. 5.2. Приступить к проведению измерений.
|
