Файловые системы

Все современные дисковые операционные системы обеспечивают создание файловой системы, предназначенной для хранения данных на дисках и обеспечения доступа к ним. Принцип организации файловой системы – табличный. Поверхность жесткого диска рассматривается как трехмерная матрица, измерениями которой являются номера поверхности, цилиндра и сектора. Под цилиндром понимается совокупность всех дорожек, принадлежащих разным поверхностям и находящихся на равном удалении от оси вращения. Физическая структура хранения данных представлена на рисунке 2.2.

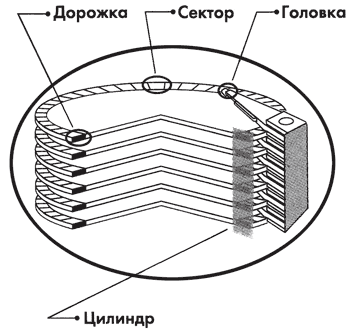

Рисунок 2.2. Физическая структура хранения информации

Данные о том, в каком месте диска записан тот или иной файл, хранятся в системной области диска в специальных таблицах размещения файлов (FAT-таблицах). Поскольку нарушение FAT-таблицы приводит к невозможности воспользоваться данными, записанными на диске, к ней предъявляются особые требования надежности и она существует в двух экземплярах, идентичность которых регулярно контролируется средствами операционной системы.

Наименьшей физической единицей хранения информации является сектор. Размер сектора равен 512 байт. Поскольку размер FAТ-таблицы ограничен, то для дисков, размер которых превышает 32 Мбайта, обеспечить адресацию к каждому отдельному сектору не представляется возможным. В связи с этим группы секторов условно объединяются в кластеры. Кластер является наименьшей единицей адресации к информации. Размер кластера, в отличие от размера сектора, не фиксирован и зависит от емкости диска.

Как было сказано ранее, информация на дисках записывается в секторах фиксированной длины, и каждый сектор и расположение каждой физической записи (сектора) на диске однозначно определяется тремя числами: номерами поверхности диска, цилиндра и сектора на дорожке. И контроллер диска работает с диском именно в этих терминах. А пользователь желает использовать не сектора, цилиндры и поверхности, а файлы и каталоги. Поэтому как-то требуется при операциях с файлами и каталогами на дисках перевести это в понятные контроллеру действия: чтение и запись определенных секторов диска. А для этого необходимо установить правила, по которым выполняется этот перевод, то есть, прежде всего, определить, как должна храниться и организовываться информация на дисках. Набор этих правил и называется файловой системой.

Файловая система – это набор соглашений, определяющих организацию данных на носителях информации. Наличие этих соглашений позволяет операционной системе, другим программам и пользователям работать с файлами и каталогами, а не просто с участками (секторами) дисков. Файловая система определяет:

• как хранятся файлы и каталоги на диске;

• какие хранятся сведения о файлах и каталогах;

• как можно узнать, какие участки диска свободны, а какие – нет;

• формат каталогов и другой служебной информации на диске.

Для использования дисков, записанных (размеченных) с помощью некоторой файловой системы, операционная система или специальная программа должна поддерживать эту файловую систему.

Файловая система, наиболее распространенная на IBM PC-совместимых компьютерах, была введена еще в начале 80-х годов в операционных системах MS DOS 1.0 и 2.0. Эта файловая система достаточно примитивна, так как она была создана для хранения данных на дискетах. Обычно эта файловая система называется FAT, так как самой важной структурой данных в ней является таблица размещения файлов на диске, по-английски – file allocation table, сокращенно – FAT. Эта таблица содержит информацию о том, какие участки (кластеры) диска свободны, и о цепочках кластеров, образующих файлы и каталоги.

В файловой системе FAT имена файлов и каталогов должны состоять не более чем из 8 символов плюс три символа в расширении имени. Она приводит к значительным потерям (до 20 %) дискового пространства из-за больших размеров кластеров на дисках высокой емкости. Это связано с тем, что в конце последнего кластера файла остается свободное место, в среднем равное половине кластера. А на больших дисках размер кластеров FAT может достигать 32 Кбайт. Таким образом, на диске емкостью 2 Гбайта с 20000 файлов потери составят 320 Мбайт, то есть около 16 %. Наконец, файловая система FAT малопроизводительна, особенно для больших дисков, не приспособлена к многозадачной работе (все операции требуют обращений к таблице размещения файлов, а потому до завершения одной операции нельзя начинать другую).

При разработке Windows 95 фирма Microsoft решила не вводить новую файловую систему, а залатать имеющуюся файловую систему FAT, позволив присваивать файлам и каталогам длинные имена. Эта файловая система стала называться FAT 32. Принятый в Windows 95 подход хорош тем, что позволяет использовать старые диски с файловой системой FAT – на них просто начинают записываться длинные имена. Но все же это решение весьма искусственное, и многие программы – для починки файловой системы дисков, «сжатия» дисков, резервного копирования и т. д., – могут привести к потере длинных имен на диске. FAT 32 поддерживает меньшие размеры кластеров, что позволяет более эффективно использовать дисковое пространство.

При разработке операционной системы Windows NT была создана новая файловая система – NTFS. Она была ориентирована на диски большого объема, содержащие множество файлов, в них приняты существенные меры по обеспечению эффективности хранения данных и контроля доступа к ним. Эта файловая система поддерживает длинные имена файлов. На логических дисках емкостью 1–2 Гбайта файловая система NTFS позволяет хранить в среднем на 10–15 % больше информации, чем FAT. А доступ к файлам в ней осуществляется заметно быстрее, особенно в многозадачной среде.

Разработчики NTFS, не забывая об эффективности, старались также обеспечить надежность файловой системы и восстанавливаемость данных при сбоях. Для этого, в частности, NTFS дублирует всю критически важную информацию и обеспечивает регистрацию всех изменений на дисках в специальном файле регистрации, причем для каждого изменения запоминается и способ его отмены. В результате практически при любых сбоях NTFS автоматически восстанавливается. NTFS также (в отличие от FAT) может работать с логическими дисками и файлами размером более 2 Гбайт – максимальный размер логических дисков и файлов там – 4х1018 байт.

Если файловая система на диске не поддерживается данной операционной системой, то вся информация на этом диске окажется недоступной (при работе в этой операционной системе, естественно). Для таких логических дисков может быть либо вообще не назначена буква (то есть к диску нельзя будет обратиться), либо при любом доступе к диску будет выдаваться сообщение об ошибке.

Таблица 1. Сравнительные характеристики файловых систем

Особая файловая система разработана для компакт-дисков (CD-ROM). Это оказалось необходимым, так как само физическое устройство компакт-дисков не такое, как у жестких дисков или дискет: в них информация записывается не в кольцевых дорожках, а в единственной спиралеобразной дорожке (как у аудиокомпакт-дисков). Эта файловая система называется CDFS.

Контрольные вопросы

1. Какой объект выбран в качестве хранения информации в ЭВМ?

2. Из каких частей состоит имя файла?

3. Как различаются файлы в зависимости от расширения?

4. В чем заключается уникальность имени файла?

5. Чем образована файловая структура?

6. Как обозначаются имена внешних носителей информации?

7. Что такое полное имя файла? Приведите пример.

8. Дайте характеристику физической структуры хранения информации.

9. Что такое файловая система?

10. Какие основные файловые системы выделяют и в чем их отличие?
