Задание на контрольную работу
|
|
Заготовка крепится в приспособлении или к столу металлорежущего станка с помощью зажимного механизма (одного или нескольких), схема которого представлена ниже для каждого варианта. Общее число креплений заготовки 2 указано в таблице 2.1.
Зажим заготовки выполняют вручную гаечным ключом или рукояткой.
Известно требуемое усилие W закрепления заготовки всеми зажимами (табл. 2.1).
Проверьте, позволяет ли ручной зажим обеспечить заданную силу (W*) закрепления детали при тех конструктивных параметрах, которые заданны в таблице 2.1 для Вашего варианта.
При отрицательном результате расчета определите, какими должны быть исходные размеры зажима, позволяющее обеспечить усилие зажима/
Таблица 2.1. – Исходные данные к заданию
| № пп | Сила зажима, W*Н | Число зажимов, Z | Диаметр резьбы d, мм | Длина рукоятки, L мм | Диаметр эксцентрика, D, мм | Размеры рычага | |
| L1, мм | L2, мм | ||||||
| М20 | |||||||
| М22 | |||||||
| М10 | |||||||
| М12 | |||||||
| М24 | |||||||
| М20 | |||||||
| М16 | |||||||
| М16 | |||||||
| М20 | |||||||
| М12 | |||||||
| М30 | |||||||
| М24 | |||||||
| М24 | |||||||
| М16 | |||||||
| М24 | |||||||
| М20 | |||||||
| М20 |
 |

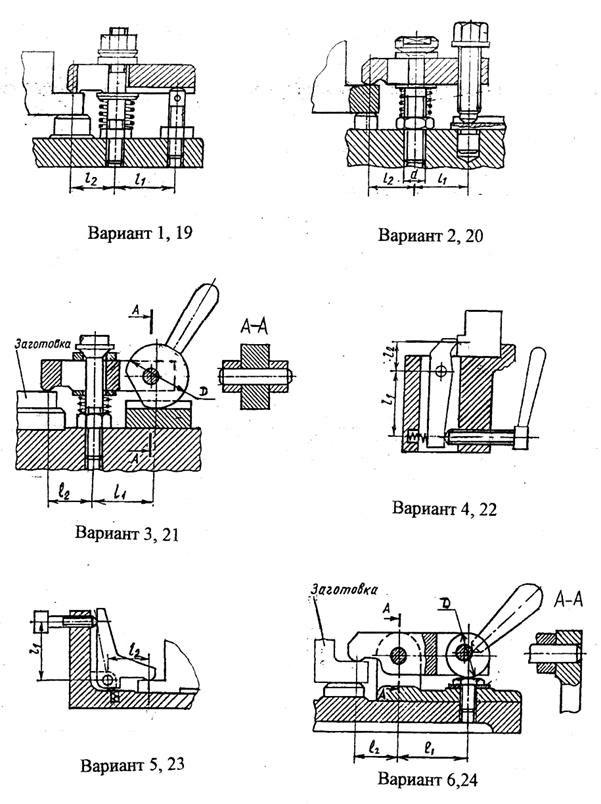

Схемы закрепления заготовки комбинированными зажимами к задаче. Прихваты резьбовые и эксцентриковые отводные (схемы 1, 2, 3, 4) и качающиеся.
Численные значения исходных данных выберите из таблицы 2.1 в соответствии с номером варианта.
Далее приводим название параметров, заданных в таблице; символы, использованные в расчетах и указания на приложения для справочных величин:
- d, мм - диаметр резьбы винтового зажима;
- L, мм - длина рукоятки или гаечного ключа. Она составляет 12... 15 диаметров резьбы болта (d) для гаечного ключа, для рукоятки задана в таблице;
- Q, Н - усилие, приложенное к рукоятке приспособления или гаечного ключа; оно должно принимать значение из интервала 25... 150 Н для ручных зажимов;
- W*, Н - требуемое усилие зажима заготовки всеми прихватами;
- Z - число точек крепления заготовки;
- L1 и L2, мм - длины плеч рычага;.
- D, мм- диаметр эксцентрикового зажима;
- m = tgj, m1 = tgj1 - коэффициенты трения между контактирующими поверхностями зажимов и заготовки. Значение коэффициентов трения приведены в Приложении 2.
- j, j1 - град - углы трения. Их находят из выражения j = arctg m.
Необходимые в расчетах размеры стандартных элементов винтовых и рычажных зажимов приведены в приложениях.
