3.4. Основная надпись Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей (рис. 3.1). Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись вдоль длинной или короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303-68 (рис. 3.1).

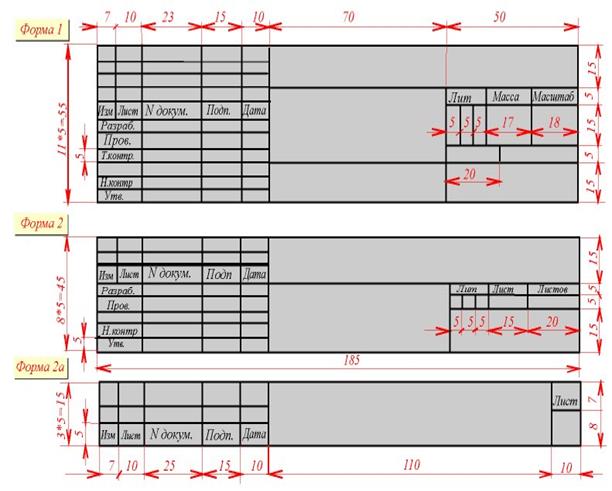

Рис. 3.1
В графах основной надписи указывают: в графе 1 – наименование изделия; в графе 2 – обозначение документа; в графе 3 – обозначение материала детали; в графе 4 – литеру, присвоенную данному документу; в графе 5 – массу изделия по ГОСТ 2.109-73; в графе 6 – масштаб; в графе 7 – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют); в графе 8 – общее количество листов документа (графу заполняют только на первом листе); в графе 9 – наименование предприятия, выпускающего документ; в графе 10 – заполняют при необходимости по усмотрению разработчика, например: «Начальник отдела», «Рассчитал»; в графе 11 – фамилии лиц, подписавших документ; в графе 12 – подписи лиц, фамилии которых указаны в графе 11; в графе 13 – дата.
Шрифты ГОСТ 2.304-81 определяет начертание, размеры и правила выполнения надписей на чертежах и других конструкторских документах. Наклон букв и цифр к основанию строки должен быть около 75о. Конструкцию каждой буквы и цифры следует изучить по соответствующим чертежам, выполненным в ГОСТ 2.304-81 или по плакатам, имеющимся в лаборатории инженерной графики. Пропорции букв, цифр и знаков следует изучить и запомнить, чтобы в дальнейшем правильно выполнять надписи. Размер шрифта h – величина, равная высоте прописных букв в мм. Высота прописных букв h измеряется перпендикулярно основанию строки. Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с = 7/10 h.
Рис. 3.2
Ширина буквы q – наибольшая ширина буквы определяется по отношению к размеру шрифта h, например, q=6/10 h, или по отношению к толщине линии шрифта d, например, q = 6d. Толщина линии шрифта d – толщина, определяемая в зависимости от типа и высоты шрифта. Вспомогательная сетка – сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (рис. 3.2). При оформлении чертежей и других конструкторских документов рекомендуется применять шрифт типа Б с наклоном 75о (d=1/10h) с параметрами, приведенными в табл. 5. Таблица 5
|
